XCSDMP7002 — это кодированный магнитный выключатель безопасности из серии Preventa XCS от Schneider Electric (бренд Telemecanique Sensors). Он предназначен для контроля положения защитных ограждений, дверец и крышек на промышленном оборудовании: когда защитная дверца открывается, выключатель размыкает цепь безопасности, и машина немедленно останавливается, защищая оператора от травм.

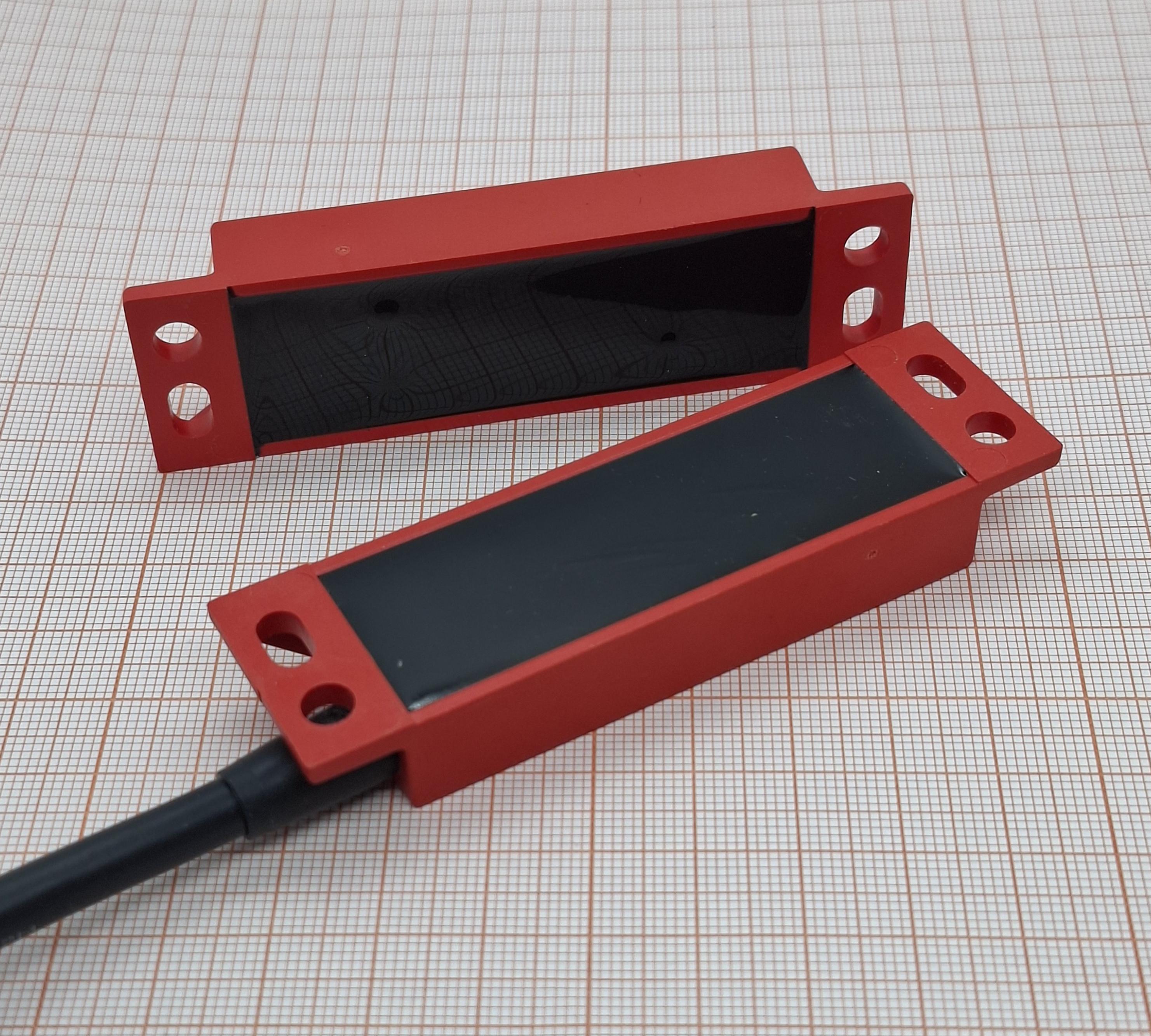

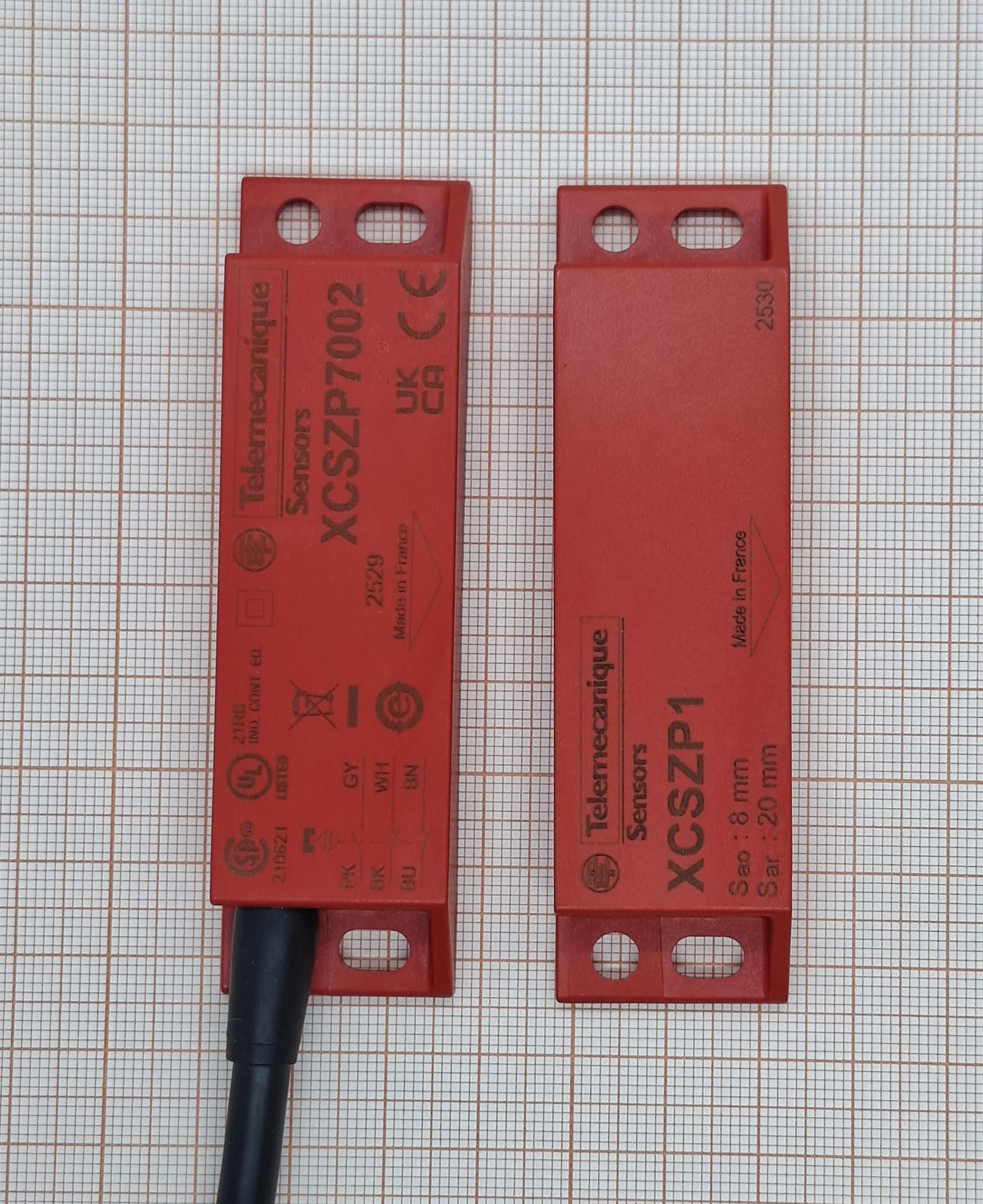

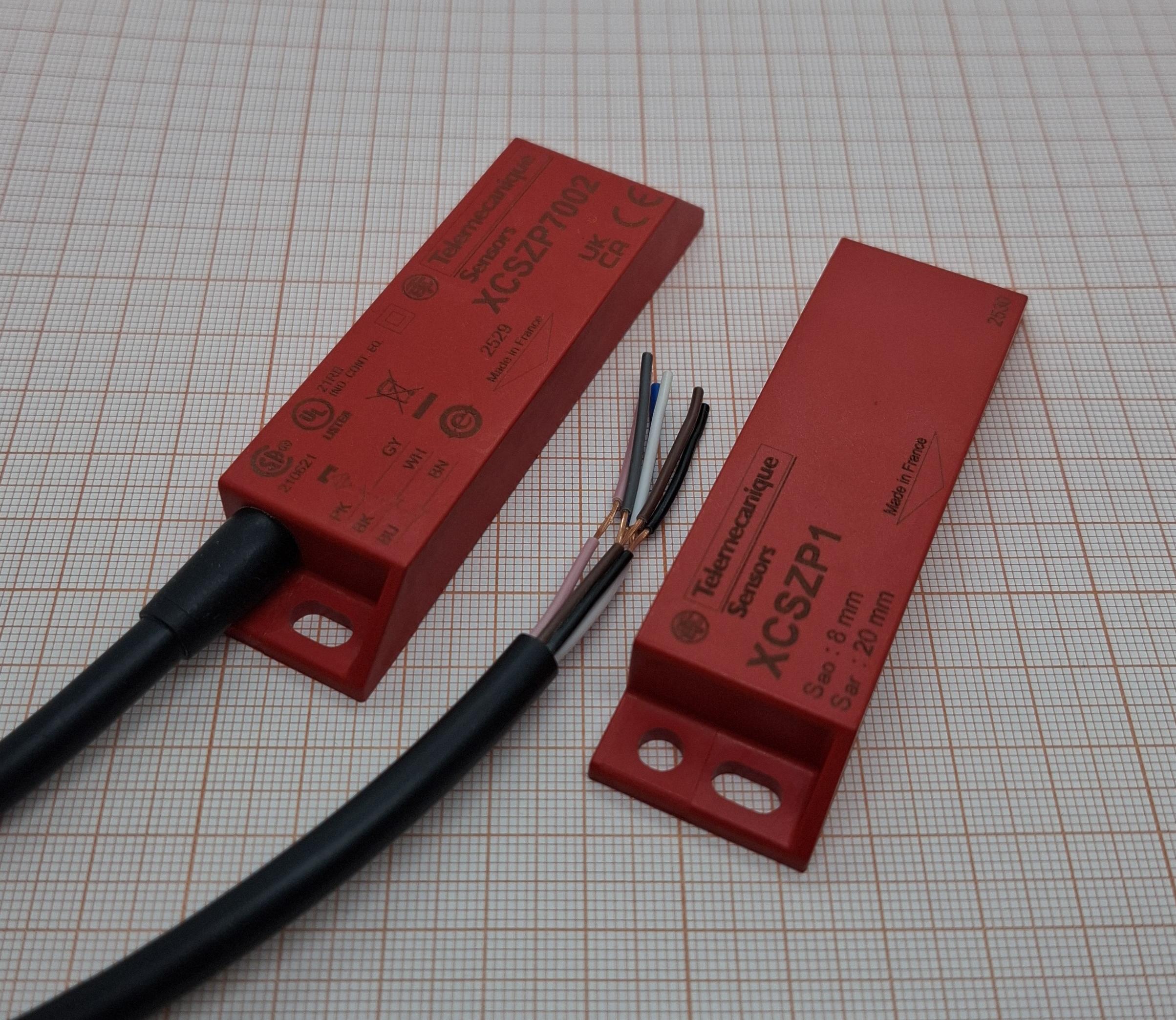

Принцип действия — бесконтактный магнитный. Выключатель состоит из двух частей: корпуса с герконом (устанавливается на неподвижной раме станка) и магнитного актуатора (крепится на подвижной защитной дверце). При сближении до определённого расстояния магнитное поле актуатора переключает контакты. При удалении дверцы контакты возвращаются в исходное состояние, разрывая цепь безопасности.
Слово «кодированный» означает, что магнитный актuator содержит не простой магнит, а систему с несколькими магнитами с уникальной кодировкой поля. Это исключает срабатывание от обычного магнита или подручных средств — то есть обойти защиту, просто приложив магнит, не получится.
Основные характеристики:
1. Серия: Preventa XCS, подсерия XCSDMP.
2. Тип: Кодированный магнитный выключатель.
3. Конфигурация контактов: 2 НЗ + 1 НО (один НЗ — неперекрывающий).
4. Напряжение питания: 24 В DC.
5. Номинальный ток: 100 мА.
6. Максимальное коммутируемое напряжение: 100 В DC/AC.
7. Максимальная дальность срабатывания (Sar): 20 мм.
8. Длина кабеля: 2 м.
9. Габариты: 88 × 25 × 13 мм.
Как это работает.
Дверца закрыта — магнитный актуатор находится вблизи корпуса выключателя (в пределах 8 мм гарантированной зоны). Магнитное поле удерживает геркон в активированном состоянии: НЗ-контакты замкнуты, машина работает.
Дверца открывается — актуатор удаляется. При превышении дистанции 20 мм геркон отпускает: НЗ-контакты размыкаются. Модуль безопасности (например, Schneider Preventa XPS) фиксирует разрыв цепи и отключает питание нагрузки.
Попытка обмана — обычный магнит не сработает из-за кодировки. Система обнаружит рассинхронизацию между каналами (один контакт замкнут, другой разомкнут) и заблокирует запуск.
Примеры использования
1. Упаковочные линии и этикетировочные машины.
На упаковочном оборудовании защитные кожухи часто снимаются для быстрой переналадки и очистки. Магнитные выключатели XCSDMP7002 компактны (13 мм глубины) и не требуют точного позиционения — допуски до 20 мм компенсируют люфты дверцы. При снятии кожуха машина мгновенно останавливается.
2. Линии розлива в пищевой промышленности.
Оборудование для розлива напитков регулярно разбирается для санитарной обработки. Степень защиты IP67 позволяет мыть выключатель под напором воды. Отсутствие механического контакта между актуатором и корпусом исключает попадание загрязнений внутрь датчика.
3. Производство микрокомпонентов и электроники.
Малые габариты 88 × 25 × 13 мм позволяют устанавливать выключатель на миниатюрных защитных щитках оборудования для сборки микросхем, лазерной маркировки и т. п..
4. Защита роботизированных ячеек.
Роботизированные сварочные или сборочные ячейки ограждаются барьерами. XCSDMP7002 монтируется на дверях обслуживания и загрузочных люках. При открытии двери контроллер получает сигнал и останавливает робот, предотвращая травму оператора. Магнитная кодировка исключает обход защиты — рабочий не может «закоротить» выключатель магнитом.
5. Конвейерные системы с частым доступом.
Там, где операторы регулярно открывают защитные створки для контроля или обслуживания (например, на конвейерах инспекции), магнитный выключатель предпочтительнее механического: нет износа трущихся частей, нечувствителен к загрязнениям, высокая цикличность (до 150 Гц коммутации).
