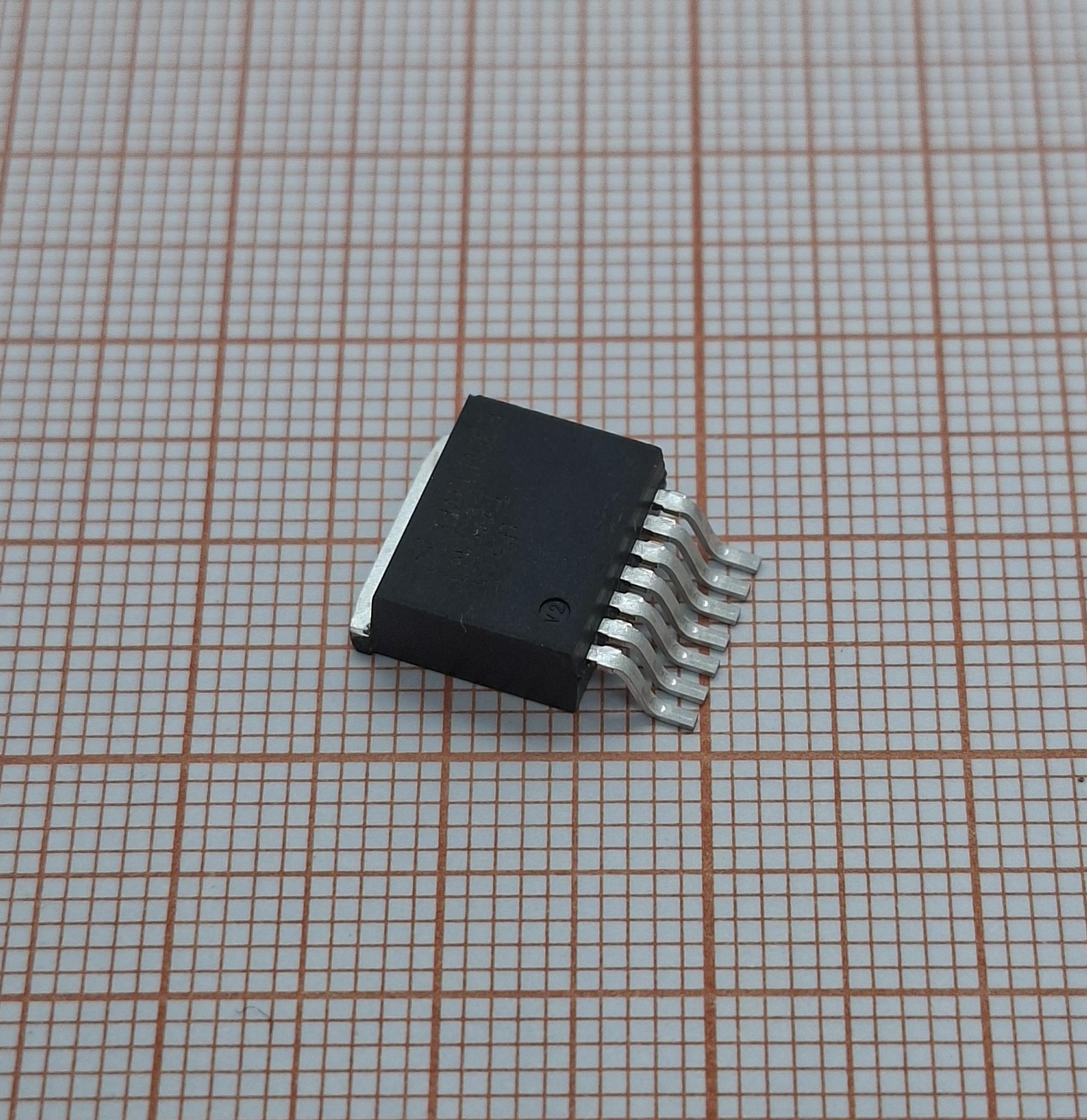

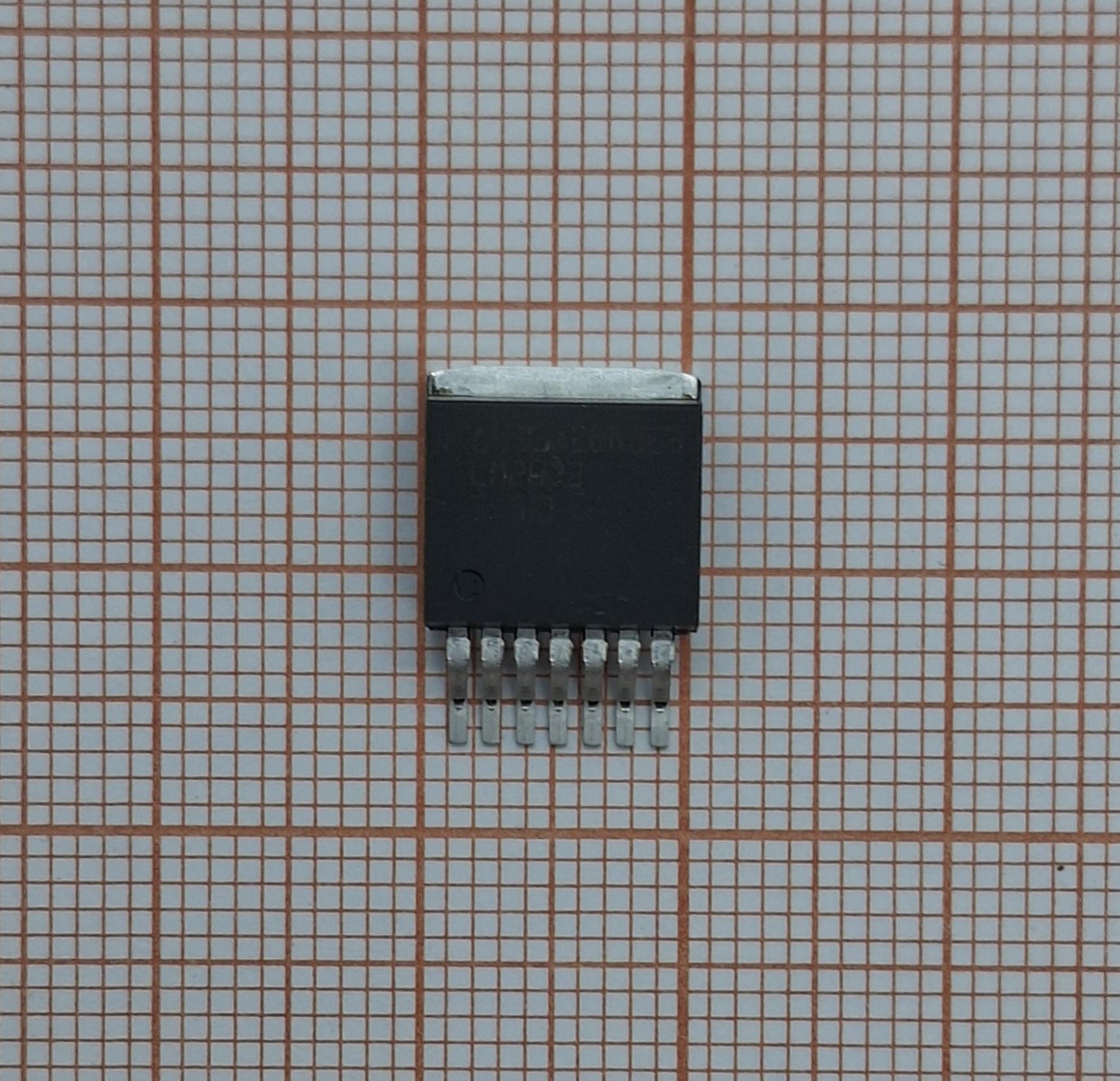

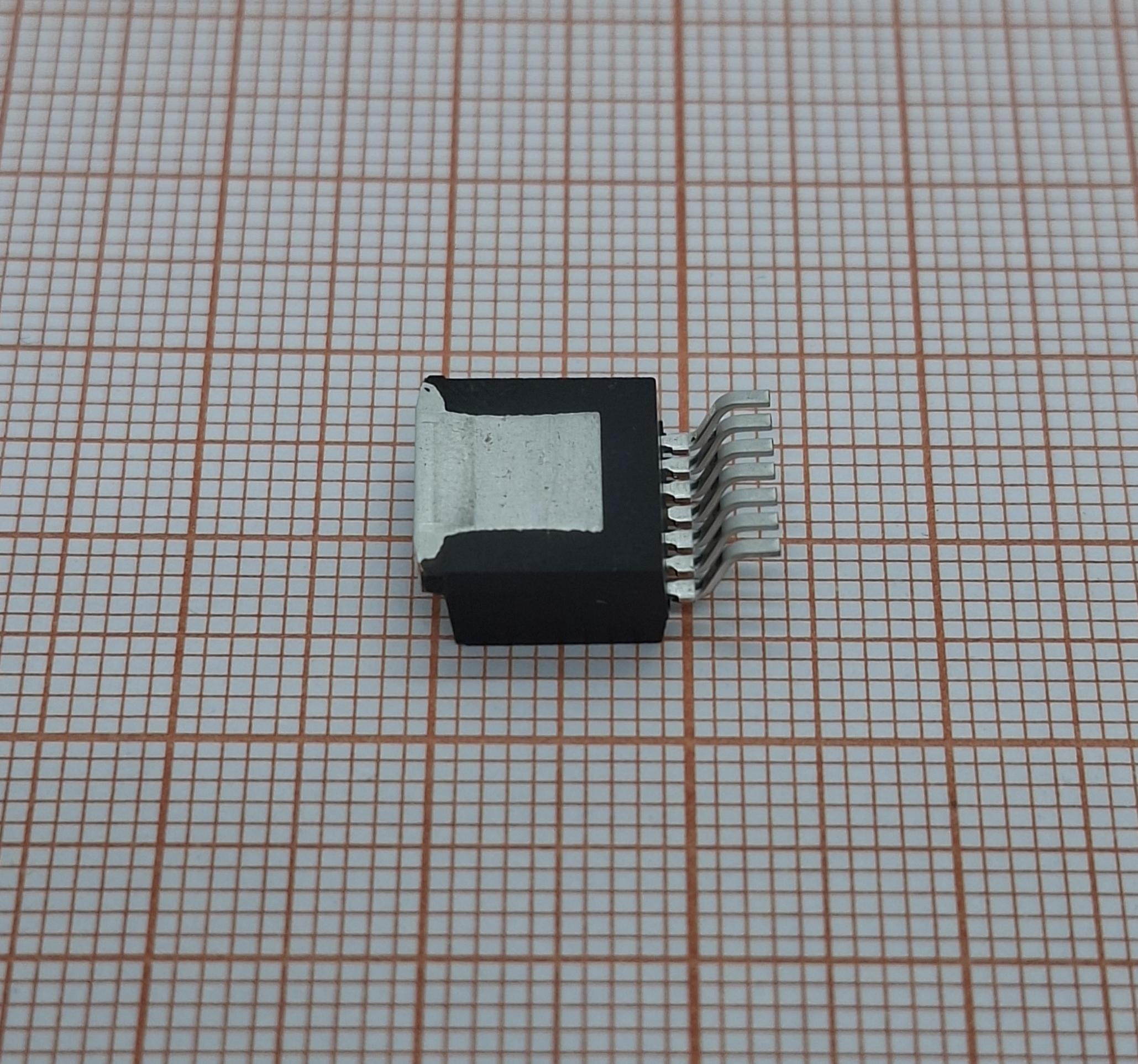

LM2673S-5.0/NOPB — это монолитный понижающий импульсный стабилизатор напряжения (Step-Down Buck Converter) от Texas Instruments, входящий в семейство SIMPLE SWITCHER®. Он преобразует входное постоянное напряжение (8–40 В) в стабильное выходное 5 В с максимальным током нагрузки до 3 А. Высокий КПД (до 94%) достигается за счёт встроенного DMOS-ключа с низким сопротивлением в открытом состоянии (150 мОм).
«NOPB» в названии означает, что компонент соответствует директиве RoHS — без свинца (No Lead / Pb-Free).
Основные характеристики:
1. Входное напряжение: 8–40 В.
2. Выходное напряжение: 5 В.
3. Максимальный выходной ток: 3 А.
4. Частота коммутации: 260 кГц.
5. Защита от перегрева - есть (thermal shutdown).
6. Рабочая температура: −40 до +125 °C.
Принцип работы.
LM2673 работает по классической топологии понижающего преобразователя (buck):
1. Фаза включения — внутренний DMOS-транзистор открывается, ток течёт через дроссель в нагрузку и заряжает выходной конденсатор. Энергия запасается в дросселе.
2. Фаза выключения — ключ закрывается, но ток через дроссель не может измениться мгновенно. Он замыкается через внешний диод Шоттки (flyback diode), отдавая накопленную энергию в нагрузку.
3. Регулирование — цепь обратной связи сравнивает выходное напряжение с внутренним опорным. Если ниже 5 В — скважность импульсов увеличивается, если выше — уменьшается.
4. Мягкий старт — конденсатор на выводе SS плавно наращивает скважность при включении, предотвращая броски входного тока.
Примеры применения:
- питание цифровой электроники от 12 В / 24 В шины.
Самый распространённый сценарий — получение стабильных 5 В для микроконтроллеров, датчиков и периферии от бортовой сети автомобиля (12 В) или промышленной шины (24 В). LM2673 заменяет линейные стабилизаторы (например, 7805), которые при токе 3 А на 12→5 В рассеивали бы 21 Вт тепла. Импульсный преобразователь с КПД ~88% выделяет всего ~2 Вт.;
- промышленные системы управления.
В PLC, панелях оператора и контроллерах, где от 24 В нужно получить 5 В для логических цепей. Фиксированная частота 260 кГц упрощает фильтрацию ЭМС. Программируемый ограничитель тока защищает дорогостоящую нагрузку при авариях;
- инвертирующий преобразователь (12 В → −5 В).
LM2673 можно включить в топологии buck-boost для получения отрицательного напряжения. В App Note AN-1157 от TI показан пример: вход 12 В, выход −5 В при 1,5 А.;
- питание USB-устройств.
Для зарядки или питания USB-гаджетов (5 В) от аккумулятора 12 В или блока питания 24 В. Мягкий старт ограничивает пусковой ток, что важно при работе от батарей с ограниченной токоотдачей;
- драйвер светодиодных матриц высокой мощности.
Можно использовать для защиты светодиодных сборок. Пиковый ток ключа программируется резистором, что позволяет адаптировать защиту под конкретную нагрузку.
