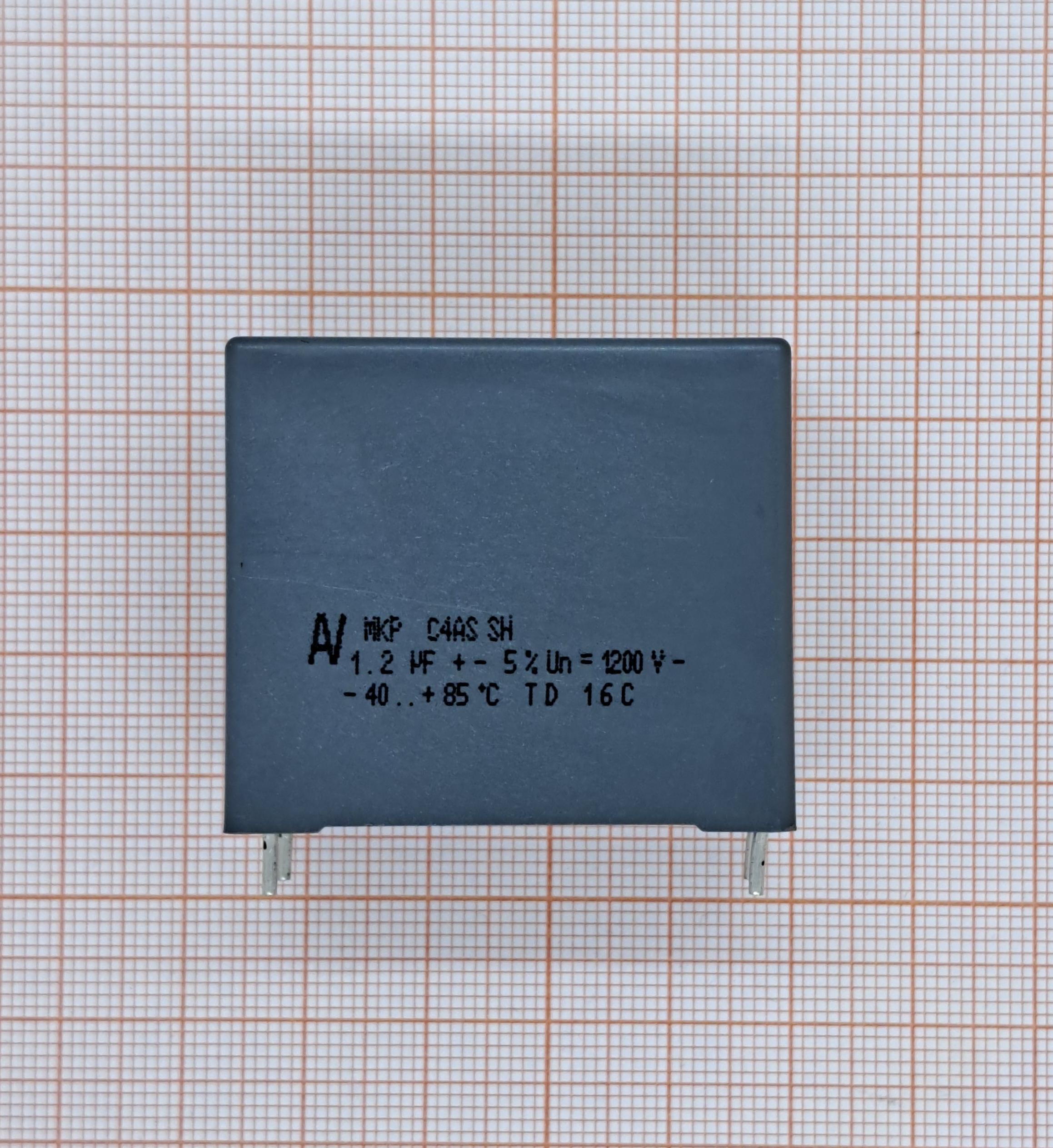

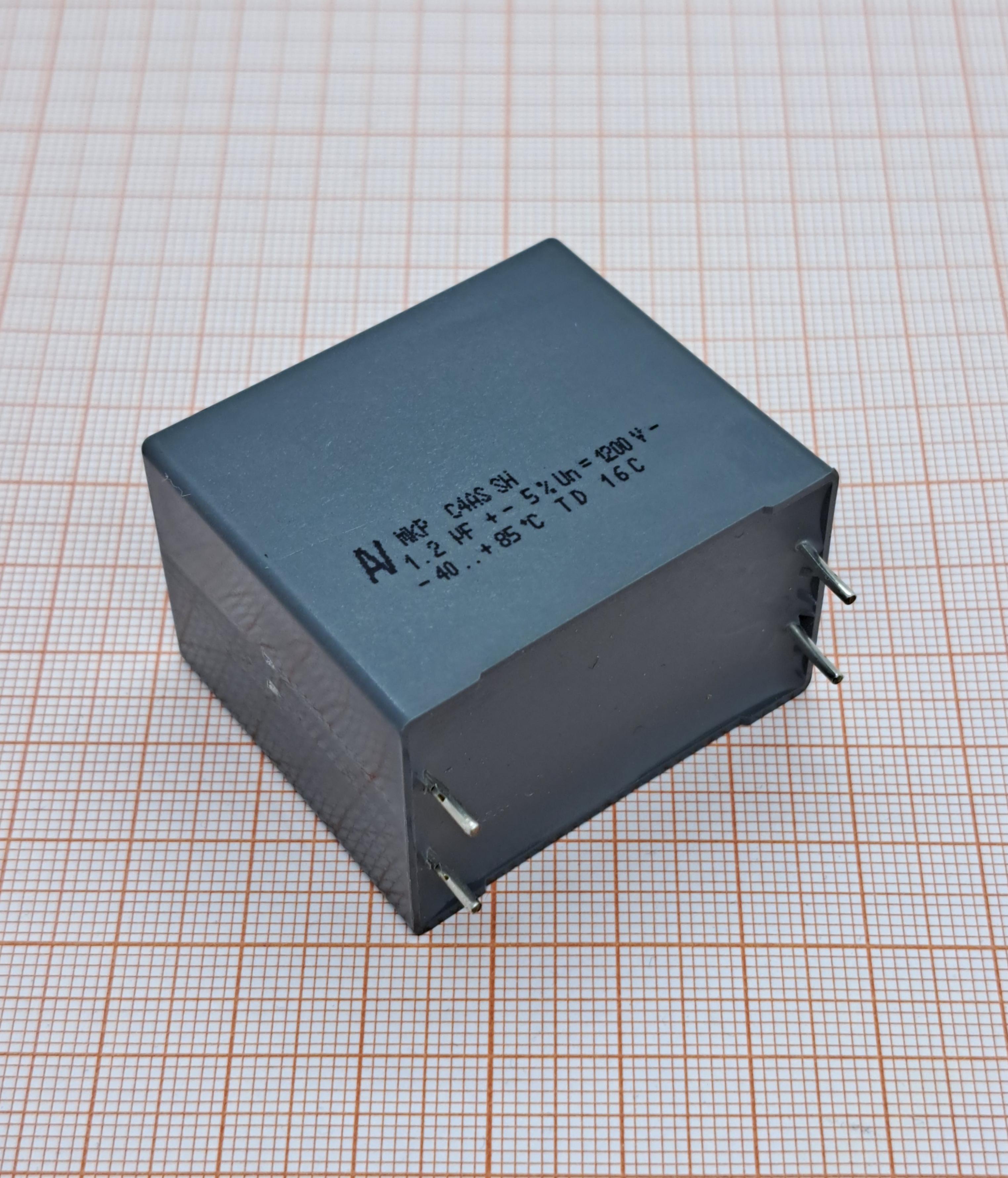

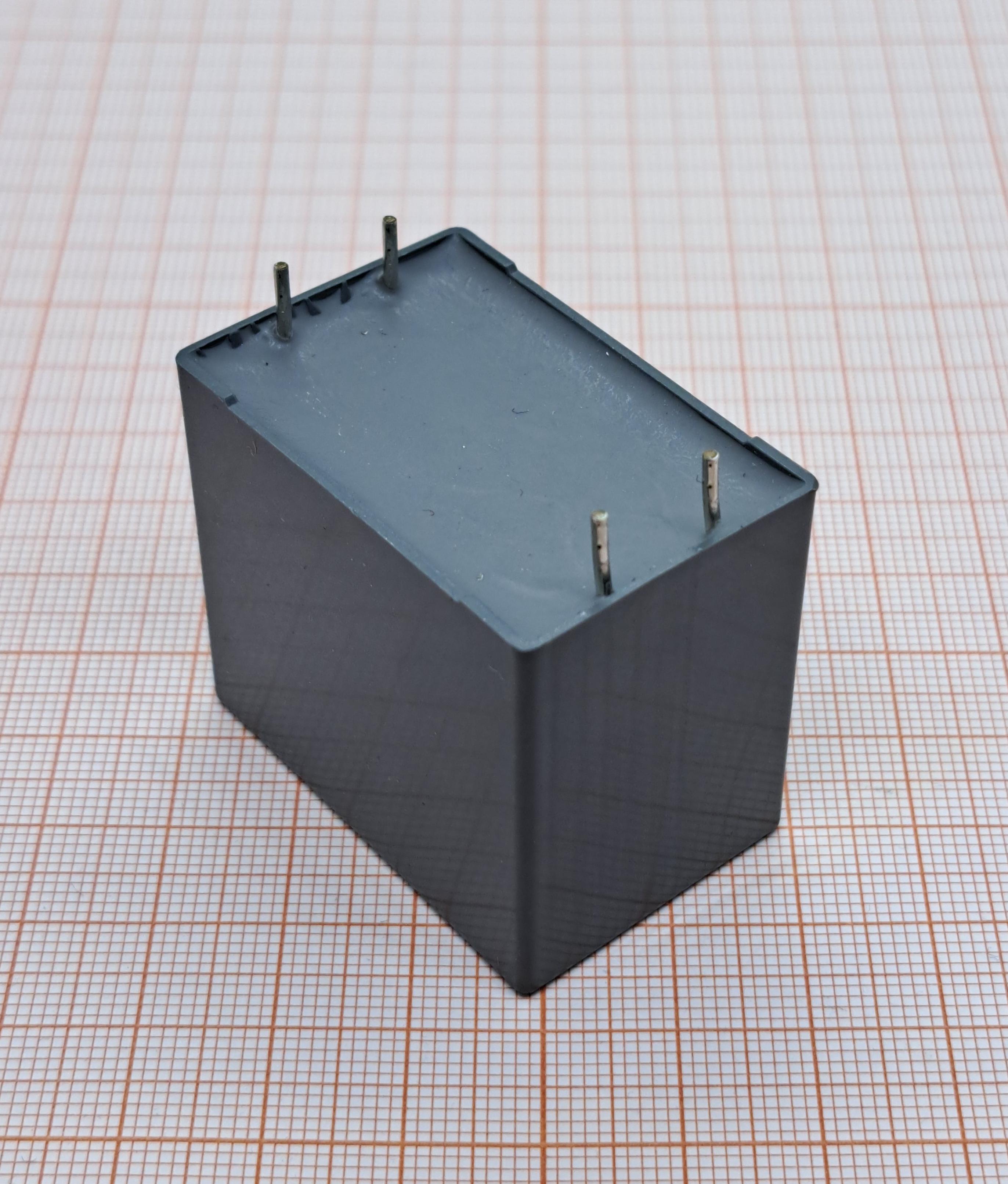

Конденсатор C4ASPBW4120A3JJ производства KEMET — силовой полипропиленовый конденсатор серии C4AS. Предназначен для применения в фильтрах и других силовых цепях, в т.ч. в схемах с IGBT‑транзисторами.
Основные характеристики:
1. Бренд: KEMET (США).
2. Ёмкость: 1,2 мкФ.
3. Погрешность ёмкости: ±5%.
4. ESR (эквивалентное последовательное сопротивление): 2,9 мОм (0,0029 Ом).
5. Способ монтажа: THT (Through‑Hole Technology — выводной монтаж).
Электрические параметры:
- максимальное рабочее напряжение (постоянное, DC): 1200 В;
- максимальное рабочее напряжение (переменное, AC): 630 В;
- максимальный рабочий ток: 28 А;
- импульсный ток: 1158 А;
- максимальная скорость нарастания напряжения: 965 В/мкс.
Температурные и эксплуатационные параметры:
1. Рабочий диапазон температур: от -40 до 85°C.
2. Климатическая категория: 40/085/56 (подтверждает устойчивость к указанным температурным условиям и влажности в течение заданного времени испытаний).
Ключевые преимущества и особенности:
- низкое ESR (2,9 мОм) — минимизирует потери мощности и нагрев при работе на высоких частотах и больших токах;
- высокая импульсная стойкость (1158 А) — подходит для приложений с резкими бросками тока (например, в преобразователях частоты, импульсных источниках питания);
- широкий диапазон рабочих напряжений (до 1200 В DC / 630 В AC) — применим в высоковольтных цепях;
- полипропиленовый диэлектрик — обеспечивает стабильность параметров, низкие диэлектрические потери и хорошую самовосстанавливаемость при локальных пробоях;
- надёжность и долговечность — серия C4AS рассчитана на жёсткие условия эксплуатации в промышленной электронике.
Типичные области применения:
1. Фильтры электромагнитных помех (EMI/EMC) в силовых установках.
2. Схемы коррекции коэффициента мощности (PFC).
3. Преобразователи частоты (инверторы) для электродвигателей.
4. Импульсные источники питания высокой мощности.
5. Приложения с IGBT-модулями (индукционный нагрев, сварочное оборудование и т.д.).
