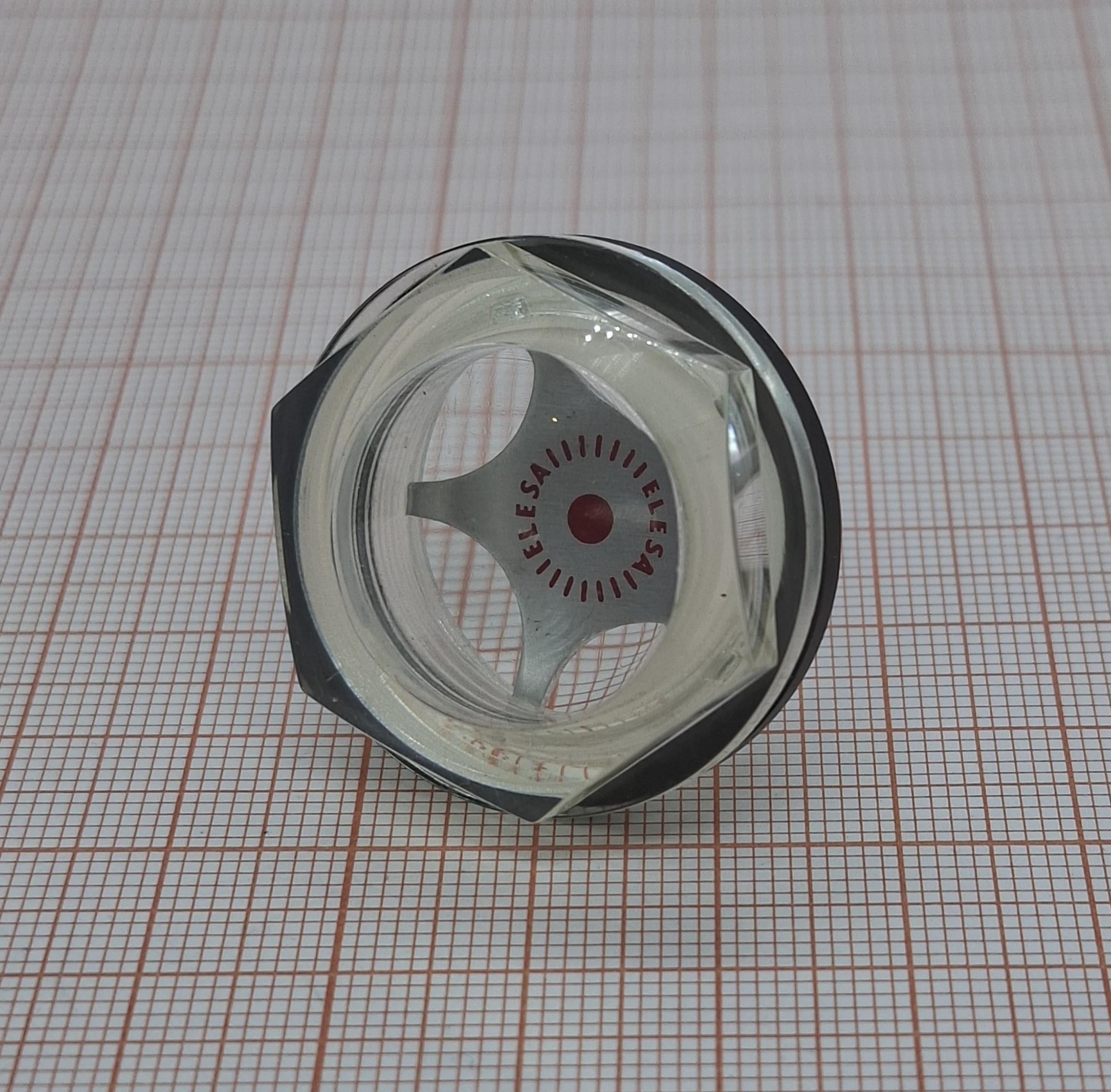

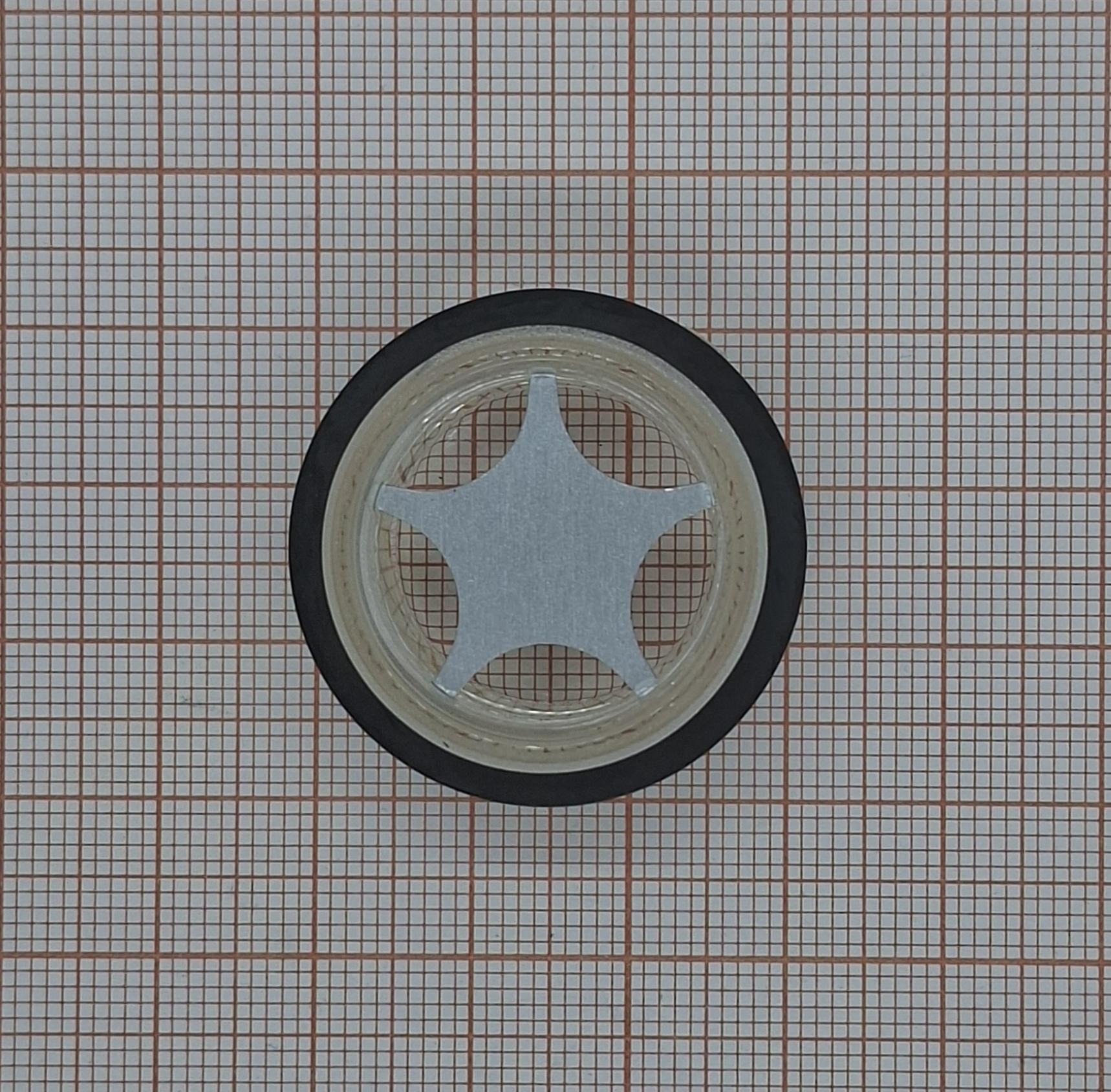

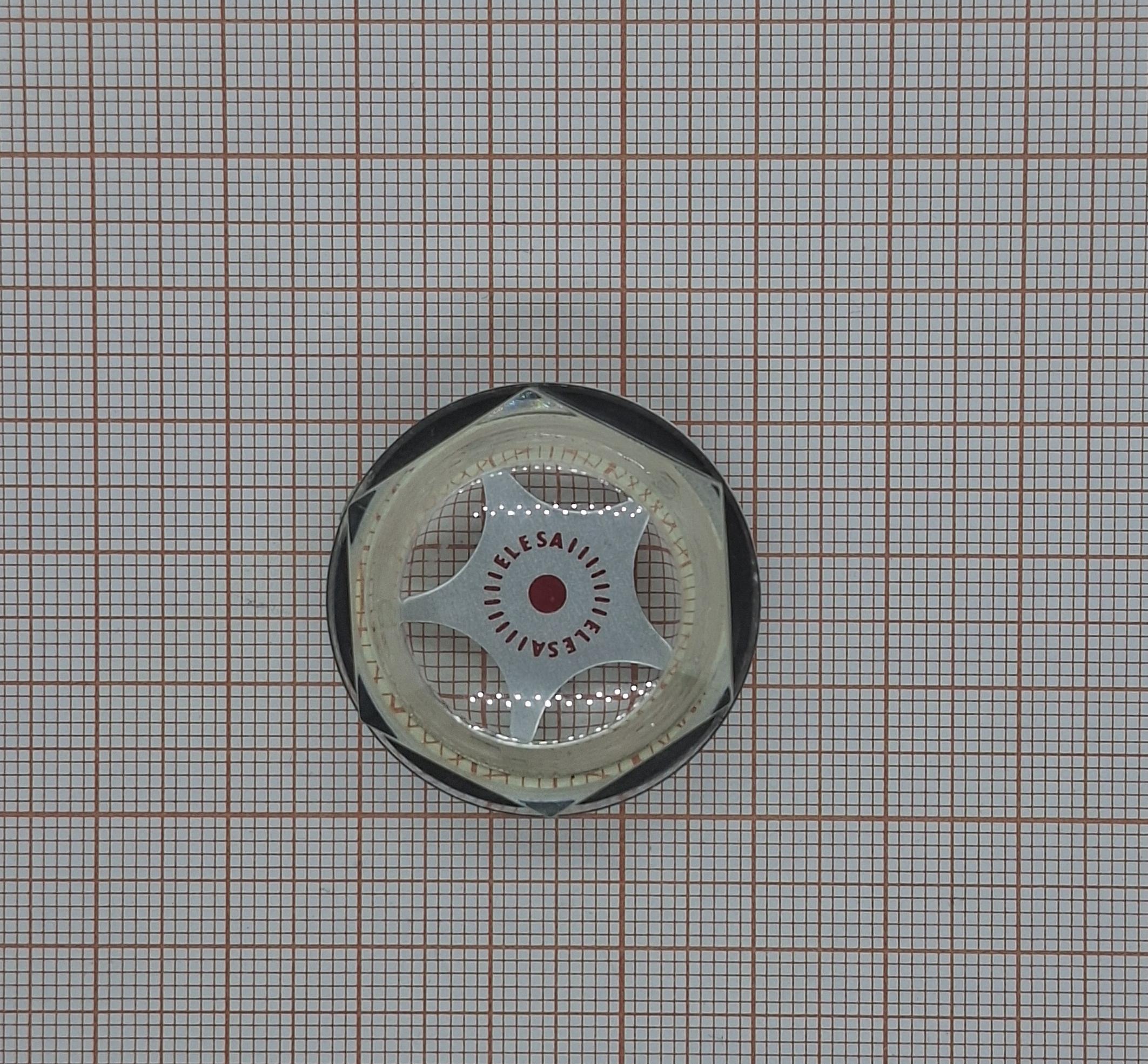

Индикаторе уровня жидкости 13711 от ELESA+GANTER - это механический индикатор, он позволяет визуально контролировать уровень жидкости (масла, охлаждающей жидкости и т.п.) в резервуаре или узле оборудования.
Ключевые характеристики:
1. Диаметр смотрового окна: 19 мм. Через это окно вы и видите уровень жидкости.
2. Резьба для монтажа: M27.
3. Крутящий момент при установке: 8–10 Н·м. Важно соблюдать этот диапазон, чтобы не повредить резьбу или уплотнение.
4. Материал смотрового окна: прозрачный технополимер (PA-T). Он достаточно прочный и устойчив к многим техническим жидкостям.
5. Максимальная рабочая температура: 110 °C.
6. Внутренний код производителя: HFTX.19-M27X1.5.
Такой индикатор часто ставят в промышленное оборудование — например, в редукторы, гидравлические или смазочные системы, где нужно оперативно отслеживать уровень рабочей жидкости.
Индикатор 13711 от ELESA+GANTER — работает по самому простому принципу: вы просто смотрите в него, чтобы увидеть уровень жидкости. Я бы описала это так: это прозрачное «окошко» в стенке резервуара, через которое визуально контролируется уровень масла, охлаждающей жидкости или другой рабочей среды.
Как это устроено:
1. Смотровое окно. Ключевая деталь — прозрачное окно из технополимера (PA-T) диаметром 19 мм. Именно через него вы видите жидкость внутри ёмкости.
2. Особая форма линзы. Производитель специально сделал линзу такой, чтобы уровень было хорошо видно даже под углом — это сильно упрощает считывание показаний в реальных условиях монтажа.
3. Шкала. На корпусе нанесена градуировка (шкала). Сопоставляя положение мениска (верхней границы) жидкости с делениями на шкале, оператор сразу видит, какой сейчас уровень.
