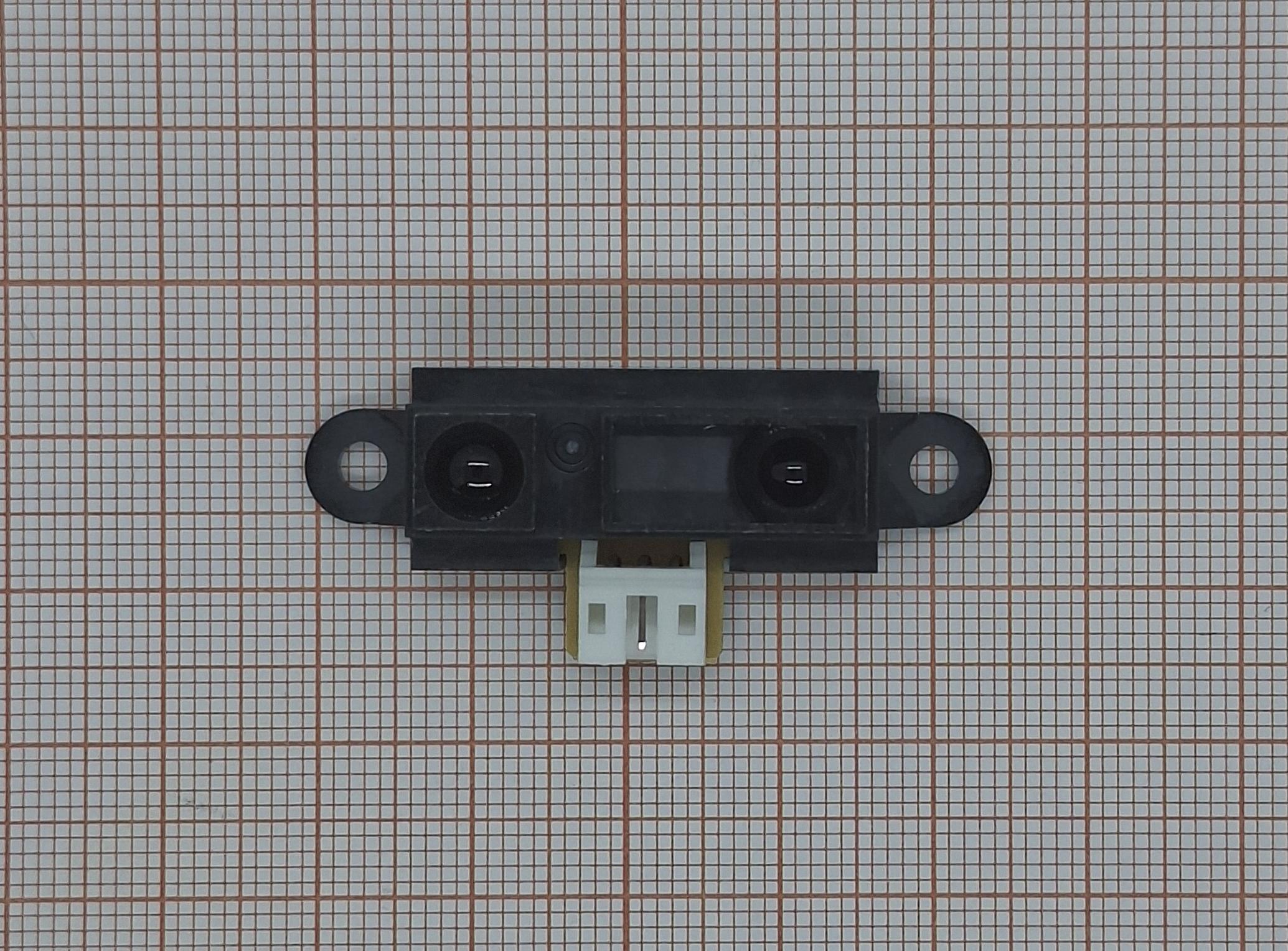

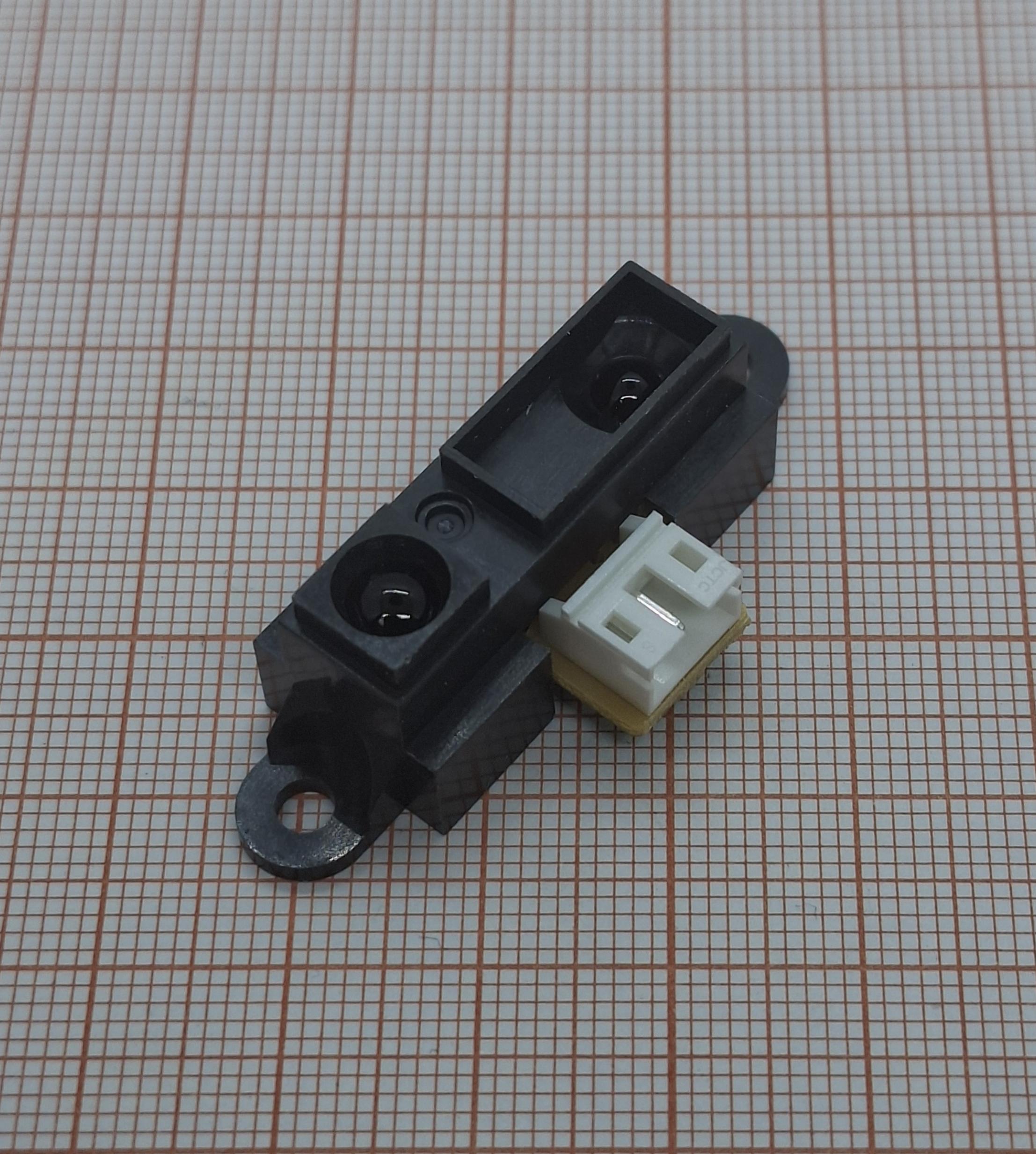

GP2Y0A41SK0F от Sharp — это оптоэлектронный датчик, который решает задачу измерения. В одном корпусе объединены три ключевых компонента:
1. PSD (Position Sensitive Detector) — позиционно-чувствительный детектор. Он реагирует на свет и преобразует его в электрические сигналы, причём распределение токов по электродам позволяет определить положение светового пятна.
2. IR-LED (инфракрасный светодиод) — излучает инфракрасный сигнал.
3. Схема обработки сигнала — анализирует данные от PSD и формирует выходной сигнал.
Ключевая особенность — использование метода триангуляции. Суть в том, что датчик вычисляет расстояние, анализируя угол, под которым отражённый от объекта ИК-луч попадает на PSD. Благодаря этому на точность измерения меньше влияют такие факторы, как отражательная способность поверхности объекта, температура окружающей среды и длительность работы датчика.
На выходе датчик даёт аналоговое напряжение, которое пропорционально расстоянию до объекта. Кстати, благодаря этому его можно использовать не только для измерения дистанции, но и как простой датчик приближения (proximity sensor).
Технические характеристики:
1. Диапазон измерения: 4–30 см.
2. Тип выходного сигнала: аналоговый.
3. Напряжение питания: 4,5–5,5 В.
4. Рабочий ток: около 22 мА.
5. Угол обзора: 120°.
6. Время отклика (цикл измерения): примерно 16,5 мс.
7. Рабочая температура: от –10 °C до +60 °C.
Как работает датчик GP2Y0A41SK0F на практике.
Когда ИК-луч от светодиода попадает на объект, часть его отражается и возвращается к детектору PSD. Положение светового пятна на детекторе зависит от расстояния до объекта. Схема обработки сигнала анализирует это положение и преобразует его в пропорциональное напряжение на выходе.
Такой датчик часто выбирают для проектов, где нужно определять близость объекта или измерять небольшую дистанцию. Например:
- в роботах для уборки (чтобы они объезжали препятствия);
- в персональных роботах;
- в санитарно-гигиеническом оборудовании.
