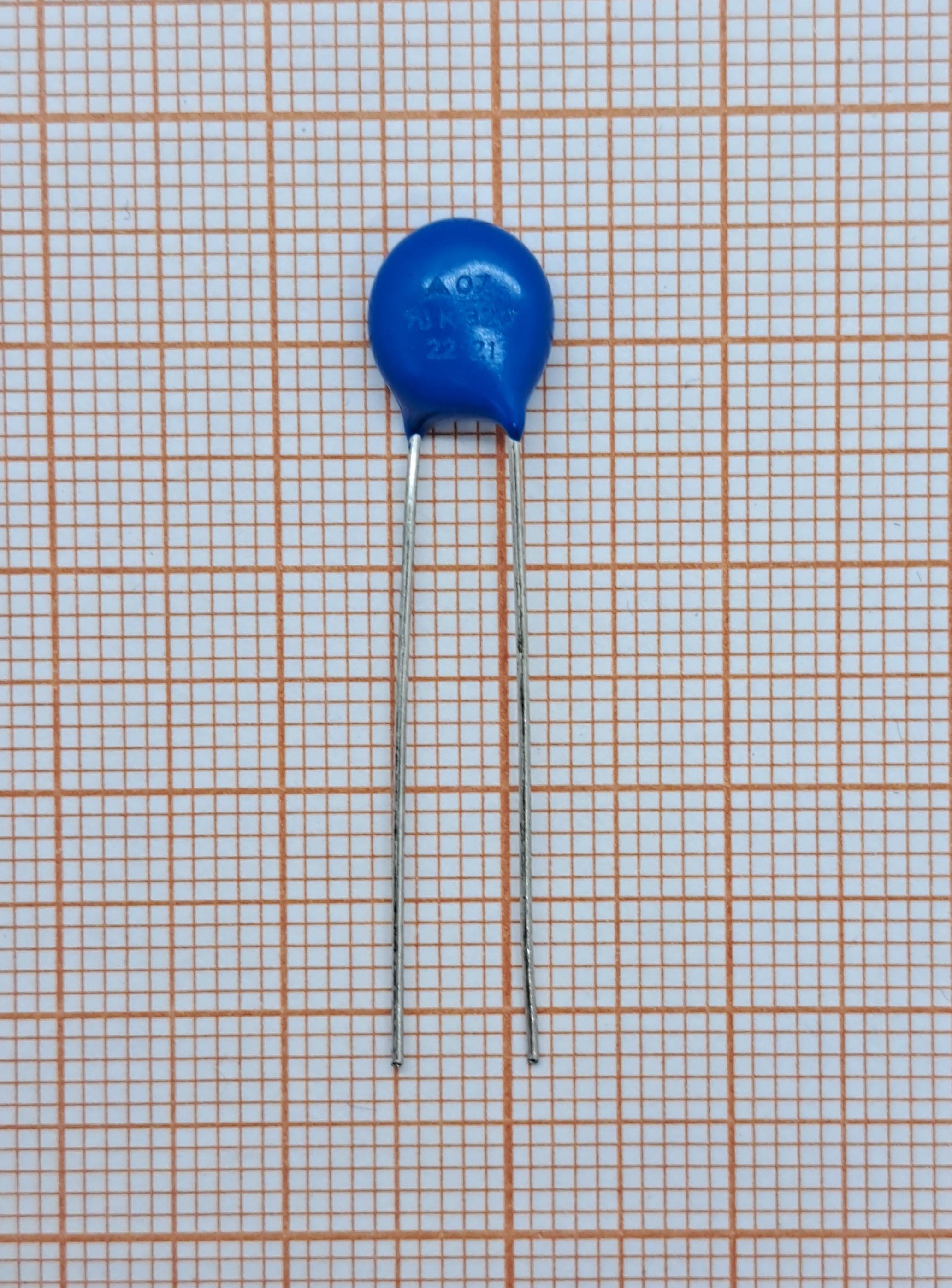

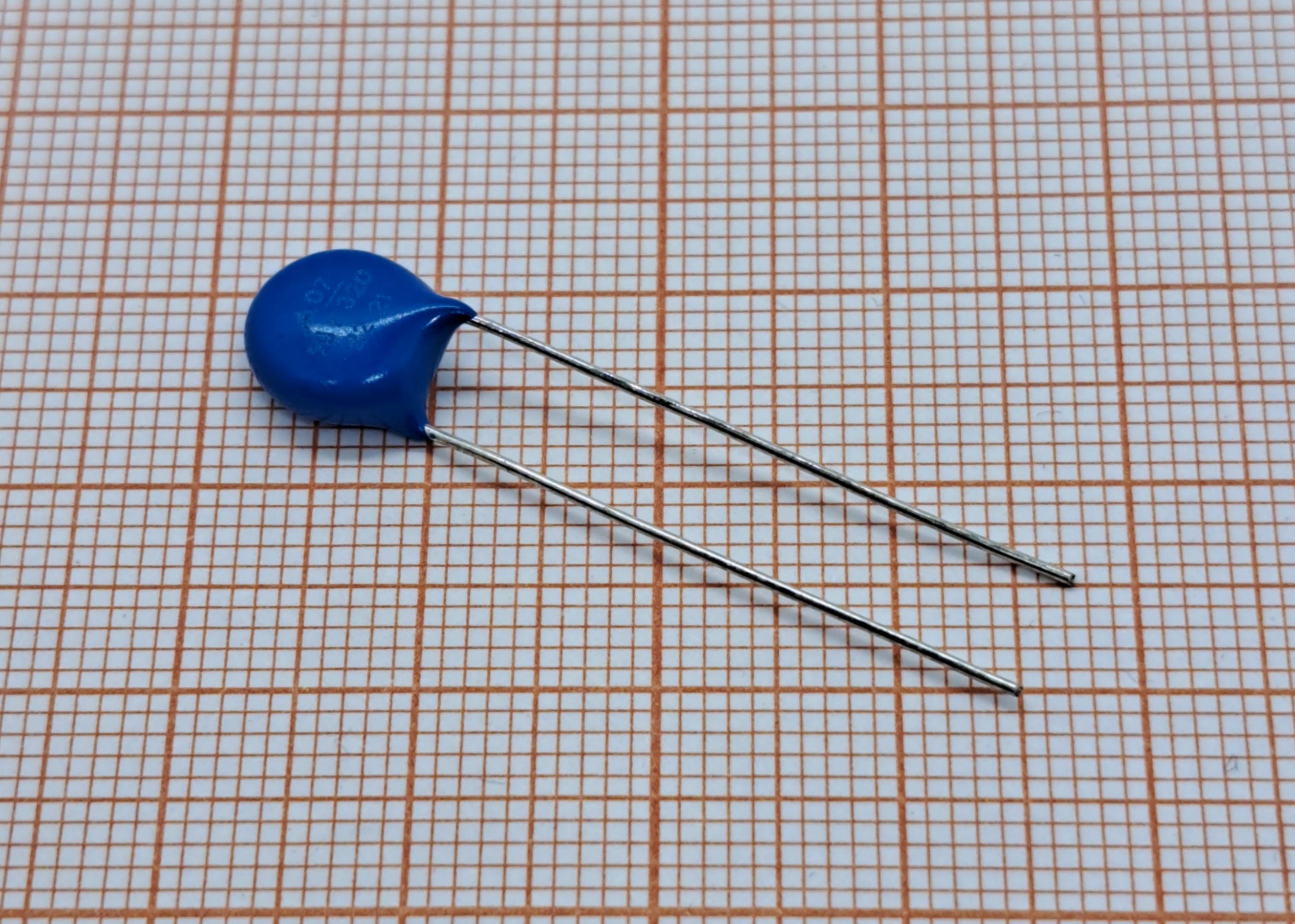

B72207S2321K101 — дисковый варистор производства TDK, предназначенный для защиты электронных схем от импульсных перенапряжений (грозовых, коммутационных и т. д.). Относится к серии B722* S20K, построен на основе оксидно‑цинковой керамики.
Варистор служит для:
- защиты оборудования от кратковременных высоковольтных импульсов;
- подавления переходных перенапряжений в сетях переменного и постоянного тока;
- обеспечения электромагнитной совместимости (EMC);
- продления срока службы чувствительных компонентов схемы.
Принцип работы.
Варистор подключается параллельно защищаемой цепи. В нормальных условиях он имеет высокое сопротивление и практически не влияет на работу схемы. При возникновении импульса перенапряжения сопротивление варистора резко падает, он переходит в проводящее состояние и отводит опасный ток на землю, ограничивая напряжение до безопасного уровня.
Основные характеристики:
1. Классификационное напряжение 320 В.
2. Допустимое отклонение классификационного напряжения ±10%.
3. Максимальное рабочее постоянное напряжение 320 В.
4. Время срабатывания < 25 нс.
5. Рабочая температура от −40 до +105°C.
6. Способ монтажа сквозной (THT), выводы под пайку.
Преимущества:
- высокая скорость срабатывания (< 25 нс) — защита от быстрых переходных процессов;
- большая поглощаемая энергия (160 Дж) — выдерживает мощные импульсы;
- широкий диапазон рабочих температур (−40…105 °C) — подходит для промышленного применения;
- надёжность — длительный срок службы и стабильность параметров;
- универсальность — совместим с цепями AC и DC;
- простота монтажа — стандартные выводы для пайки в отверстия.
Области применения:
1. Источники питания (AC/DC, DC/DC) — защита входных цепей.
2. Промышленное оборудование — ПЛК, ЧПУ, приводы.
3. Бытовая техника — стиральные машины, холодильники, кондиционеры.
4. Телекоммуникационное оборудование — модемы, роутеры, серверы.
5. Автоэлектроника — бортовые сети, системы управления.
6. Системы освещения — LED‑драйверы, балласты.
7. Сетевые фильтры и ИБП — основная защита от перенапряжений.
Варистор B72207S2321K101 — надёжное и эффективное решение для защиты цепей 220–240 В AC от импульсных перенапряжений. Оптимален для промышленного, бытового и телекоммуникационного оборудования благодаря сочетанию высокой энергии поглощения, быстрого срабатывания и стандартного форм‑фактора.
