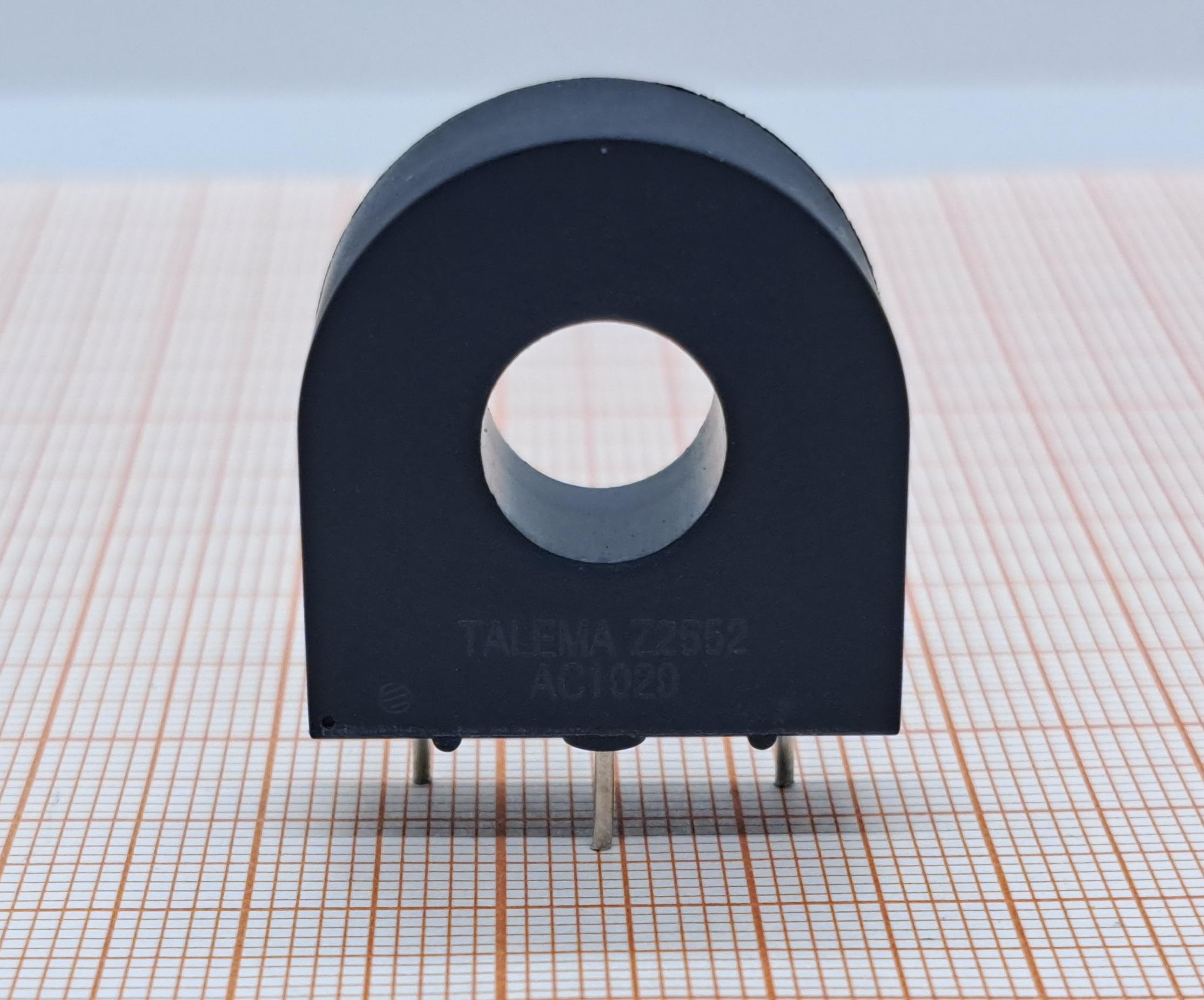

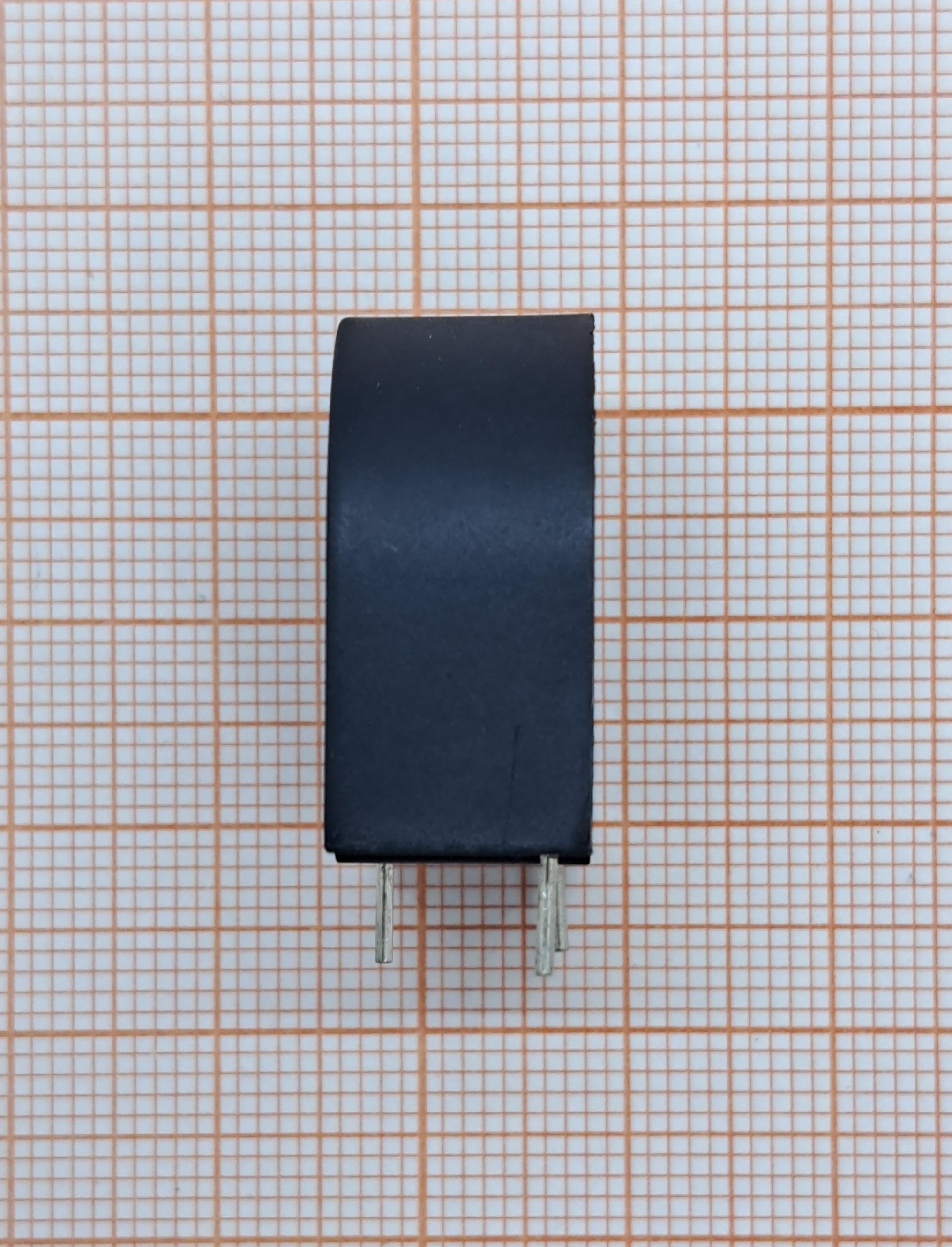

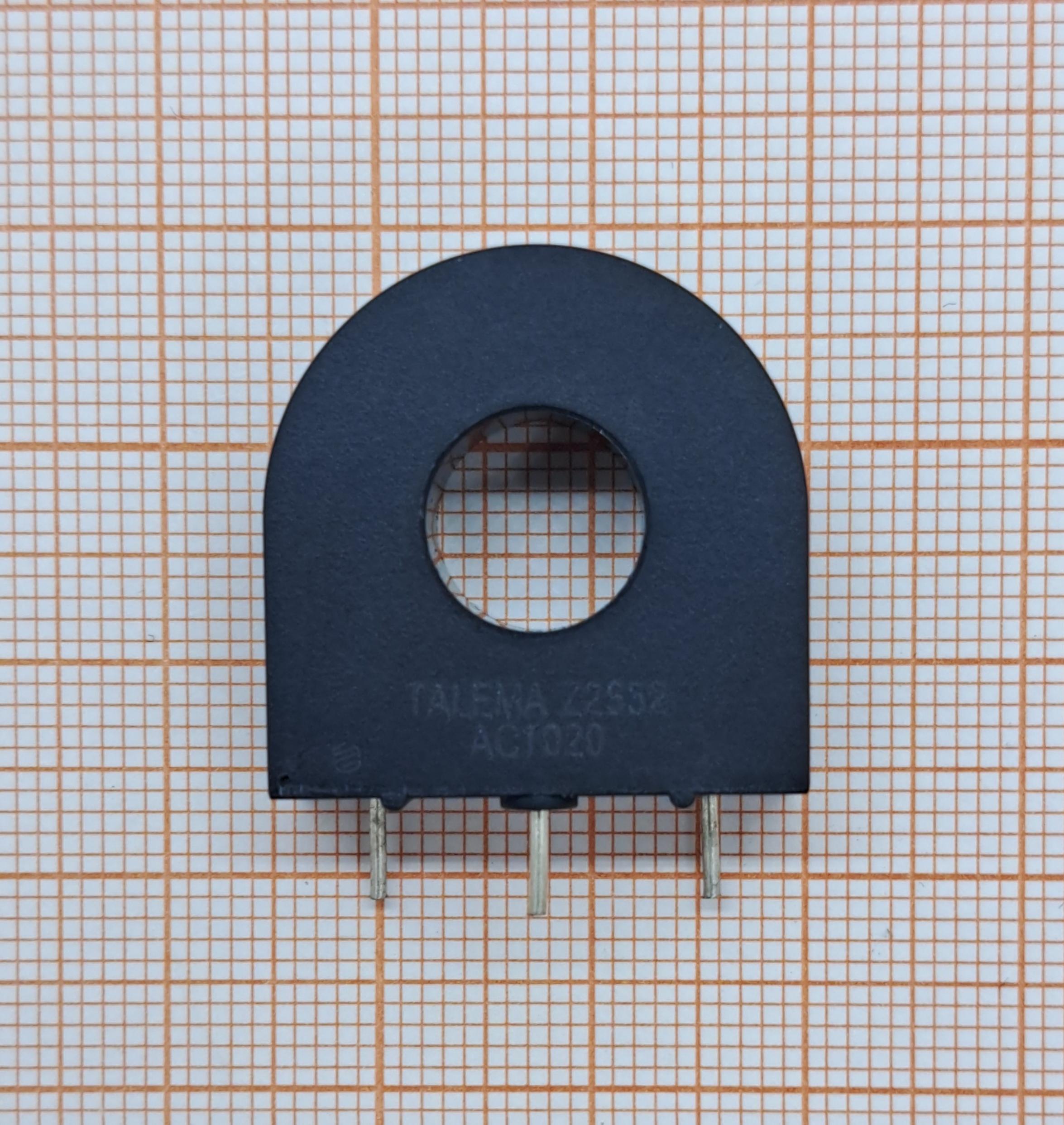

Трансформатор тока AC1020 от Talema — это измерительный трансформатор, предназначенный для измерения переменного тока в проводнике. Он относится к серии AC и имеет неинвазивный (Solid Core) дизайн, что позволяет устанавливать его без разрыва основной токовой цепи.
Основные характеристики:
1. Номинальный ток: 20 А, максимальный — 60 А.
2. Коэффициент трансформации 1000:1.
3. Сопротивление по постоянному току (DCR): 41,8 Ом.
4. Частотный диапазон: 50–60 Гц.
5. Тип монтажа: Through Hole (монтаж в отверстия).
6. Размеры: 23,8 мм (длина) × 11,12 мм (ширина).
7. Тип выводов: PC Pin.
8. Диэлектрическое сопротивление: не менее 100 МОм.
9. Диэлектрическая прочность: 4 кВ (испытательное напряжение).
10. Рабочая температура: от -55 °C до +130 °C.
Принцип работы.
Проводник с измеряемым переменным током помещается внутрь трансформатора. Первичной обмоткой является сам проводник, а вторичной — трансформатор Talema. С него снимается напряжение, пропорциональное току, протекающему по проводнику.
Области применения:
- определение перегрузки по току;
- обнаружение замыкания на землю;
- измерение тока в электрических цепях;
- аналоговые и цифровые цепи;
- системы мониторинга и управления энергией;
- промышленная автоматизация и системы управления;
- охлаждение, отопление и автоматизация зданий;
- системы возобновляемой энергии.
Преимущества:
- высокая точность измерения тока;
- устойчивость к внешним помехам;
- малый размер и вес;
- долгий срок службы;
- соответствие стандартам UL94V-0, RoHS и REACH.
