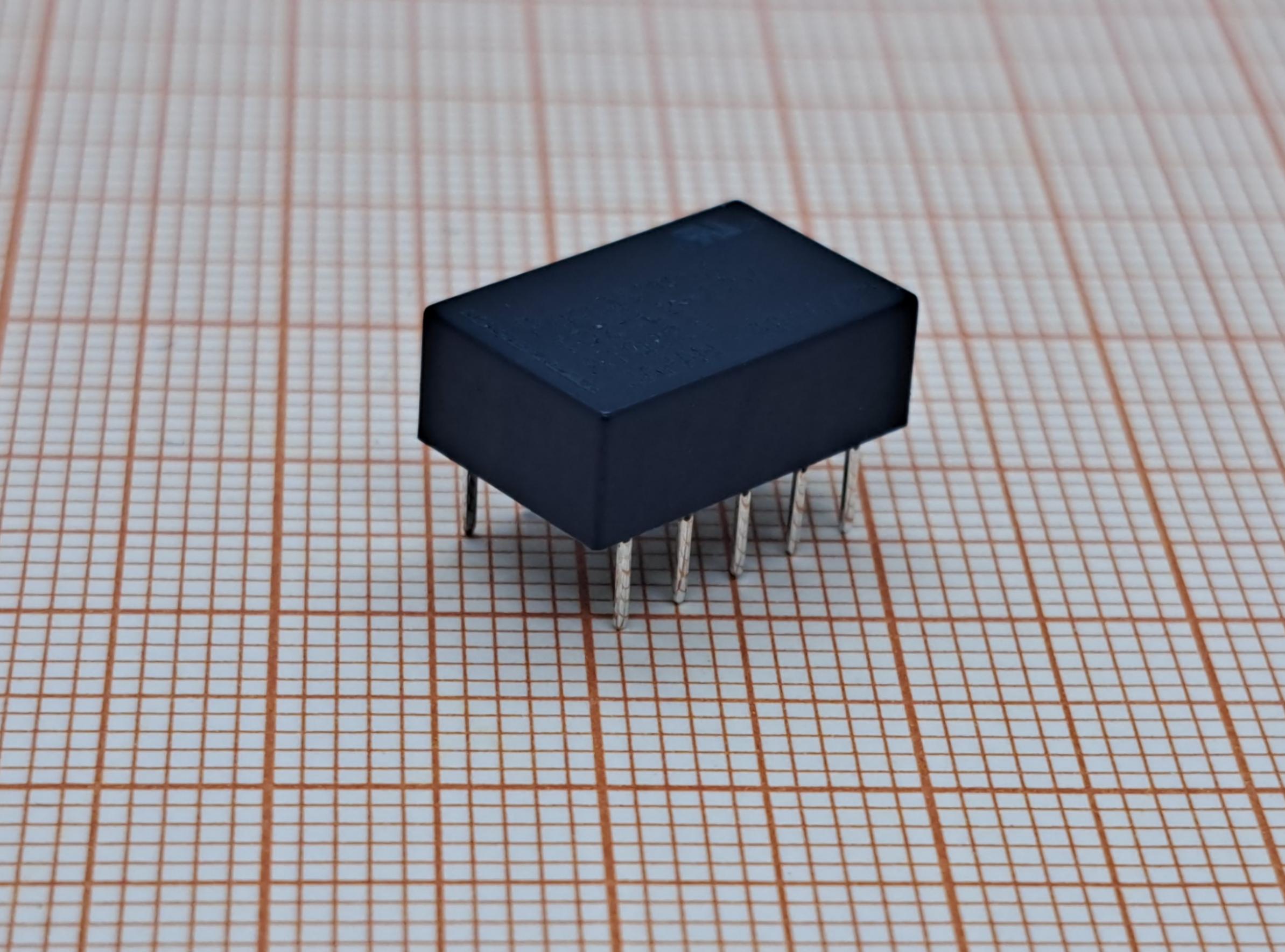

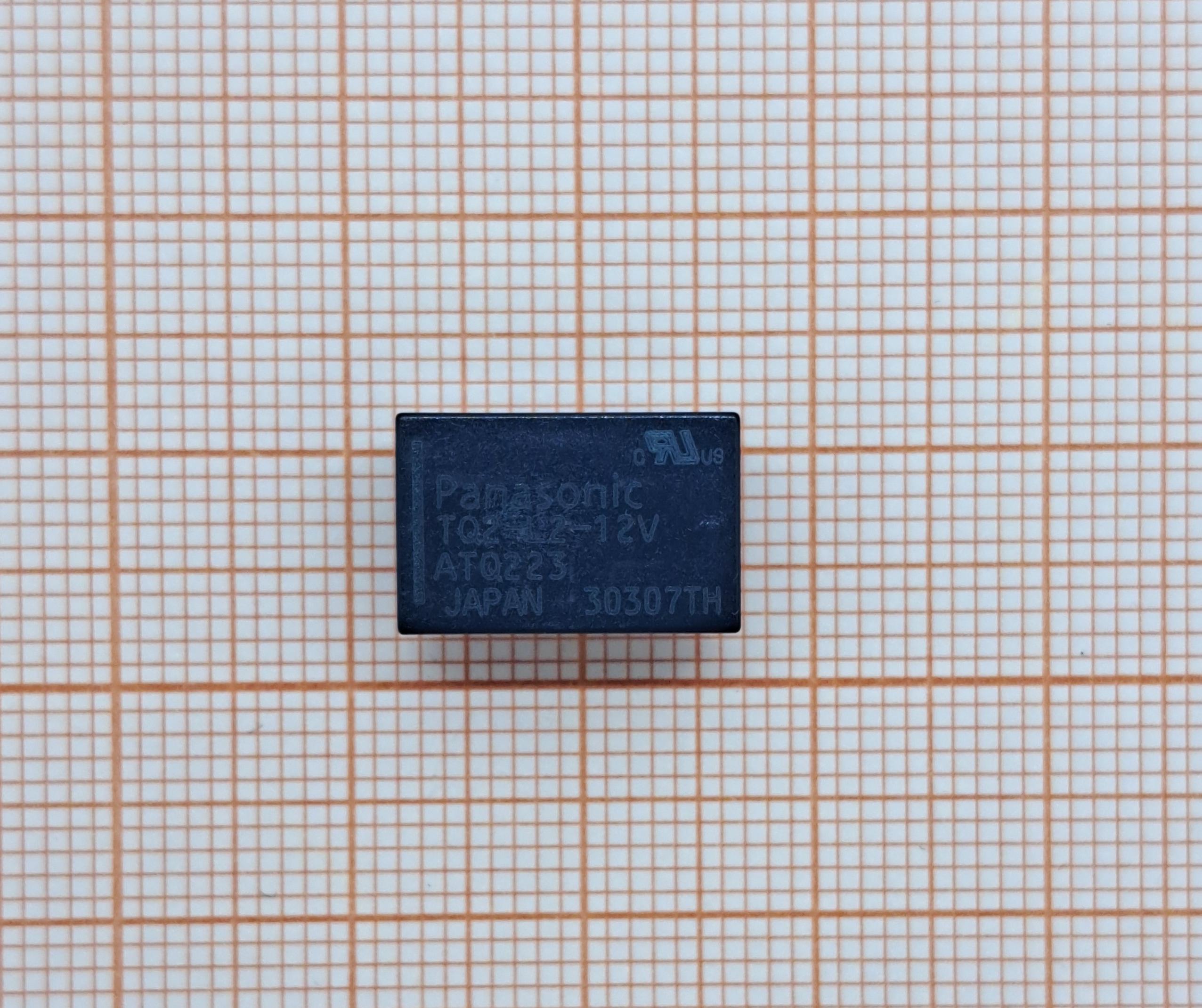

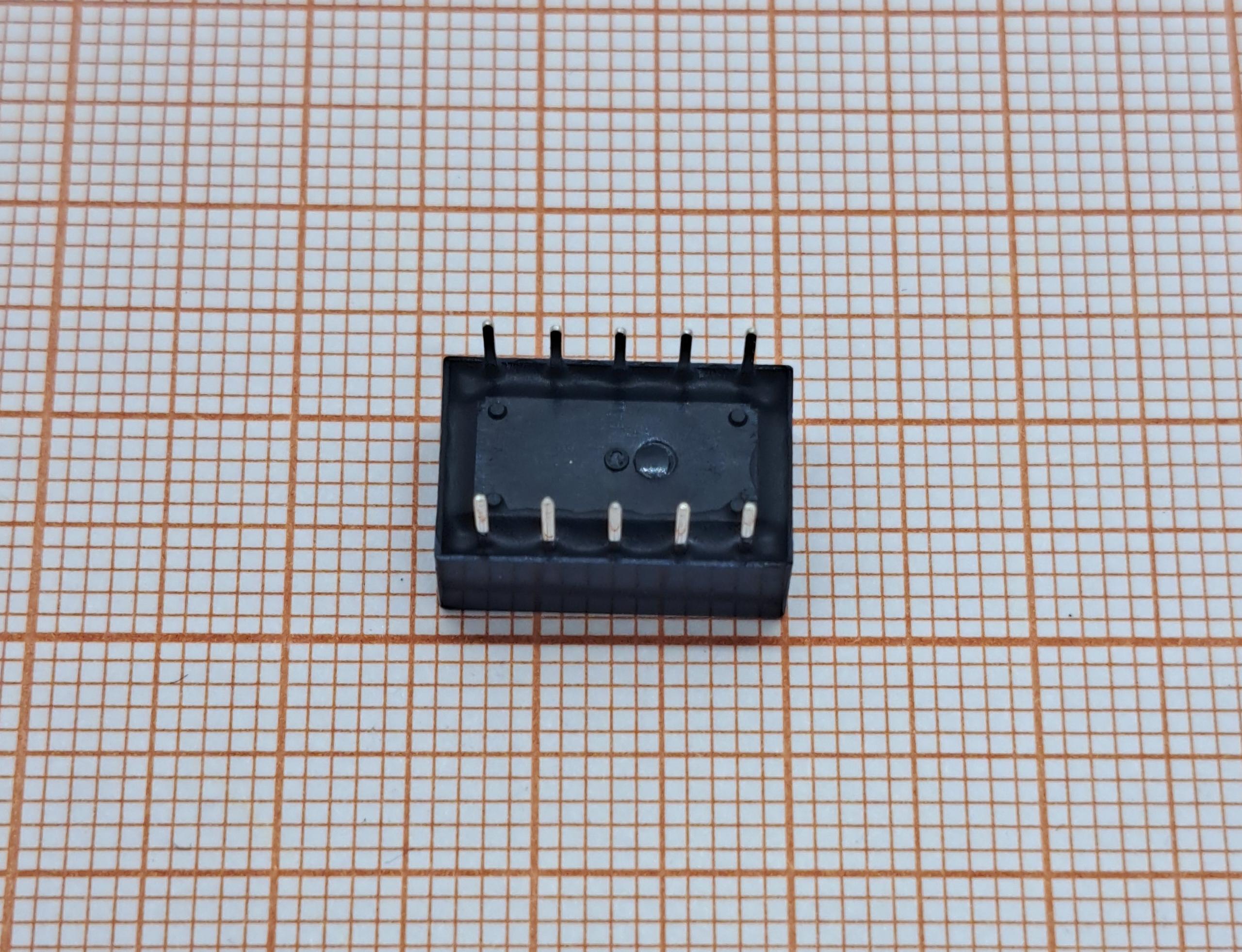

TQ2‑L2‑12V — компактное сигнальное электромагнитное реле производства Panasonic, предназначенное для коммутации слаботочных цепей в электронной аппаратуре. Отличается миниатюрными размерами, бистабильной поляризованной конструкцией и высокой надёжностью.
Основные технические характеристики:
1. Напряжение катушки: 12 В DC.
2. Тип контактов: 2C (на переключение, две группы).
3. Номинальный коммутируемый ток:
- 1 А при 30 В DC;
- 0,5 А при 125 В AC.
4. Коммутируемое напряжение:
- до 125 В AC;
- до 30 В DC.
5. Сопротивление катушки: 720 Ω.
6. Конфигурация контактов: DPDT (два полюса, два направления, 6 контактов).
Конструктивные особенности:
- корпус миниатюрный пластиковый, герметизированный;
- контакты серебро‑золото (Ag+Au) — низкое переходное сопротивление и высокая износостойкость;
- крепление: монтаж на плату (THT — Through‑Hole Technology).
Ресурс коммутаций: 100000 циклов при номинальной нагрузке. Преимущества:
1. Миниатюрность: один из самых компактных бистабильных реле в своём классе.
2. Энергоэффективность: низкое потребление тока катушки.
3. Долговечность: ресурс 100000 коммутаций.
4. Надёжность: контакты с золотым покрытием устойчивы к окислению.
5. Универсальность: подходит для AC и DC цепей.
Области применения:
- телекоммуникационное оборудование: коммутаторы, модемы, маршрутизаторы;
- измерительные приборы: анализаторы, мультиметры, осциллографы;
- промышленная автоматика: контроллеры, датчики, реле времени;
- бытовая электроника: умные устройства, системы безопасности;
- медицинское оборудование: портативные диагностические приборы.
Реле TQ2‑L2‑12V от Panasonic — оптимальное решение для приложений, где требуются: миниатюрные размеры; бистабильная работа без постоянного питания; надёжная коммутация слаботочных цепей (до 1 А).
Благодаря высокому качеству материалов и продуманной конструкции, реле обеспечивает стабильную работу в широком диапазоне условий эксплуатации.
