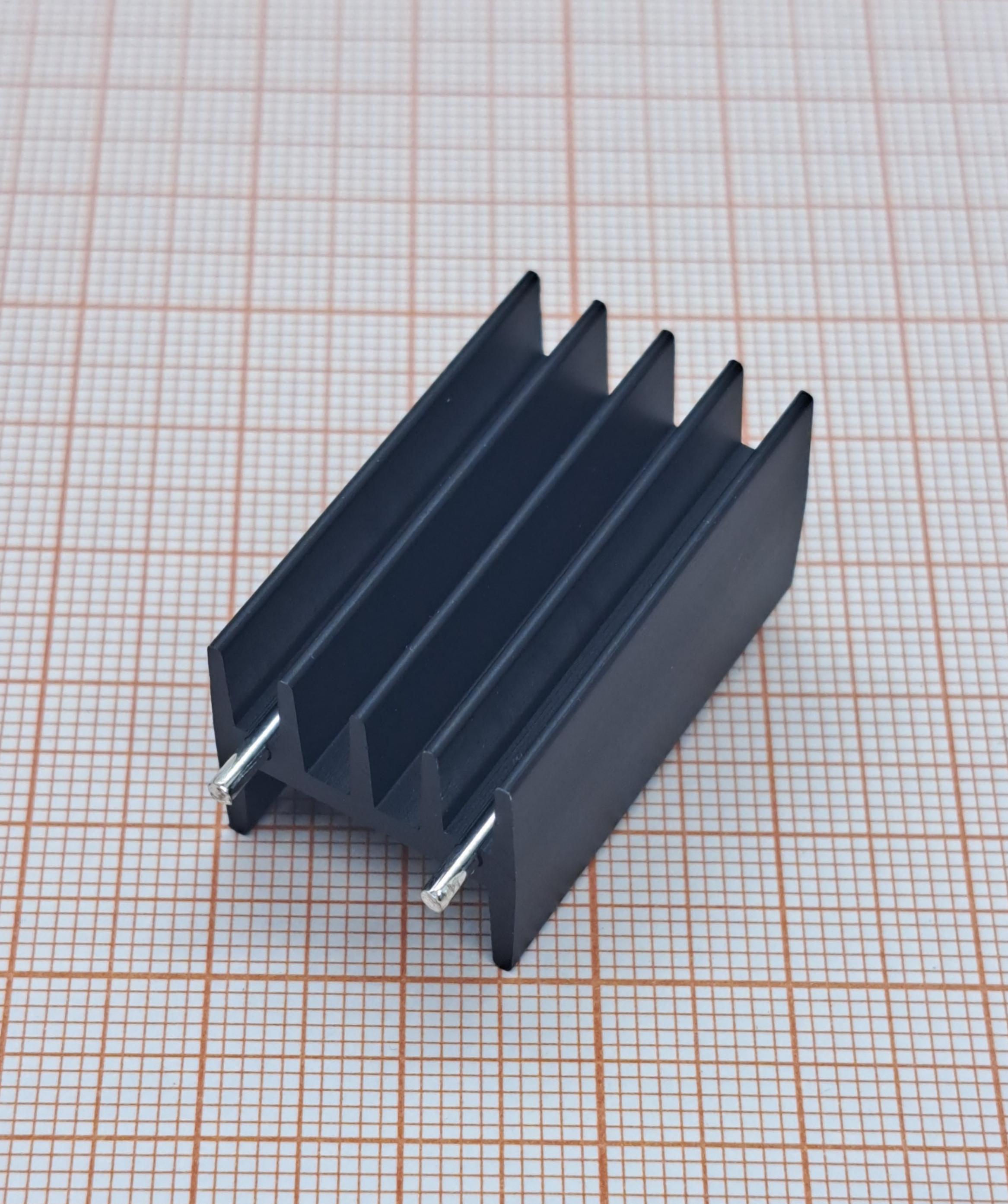

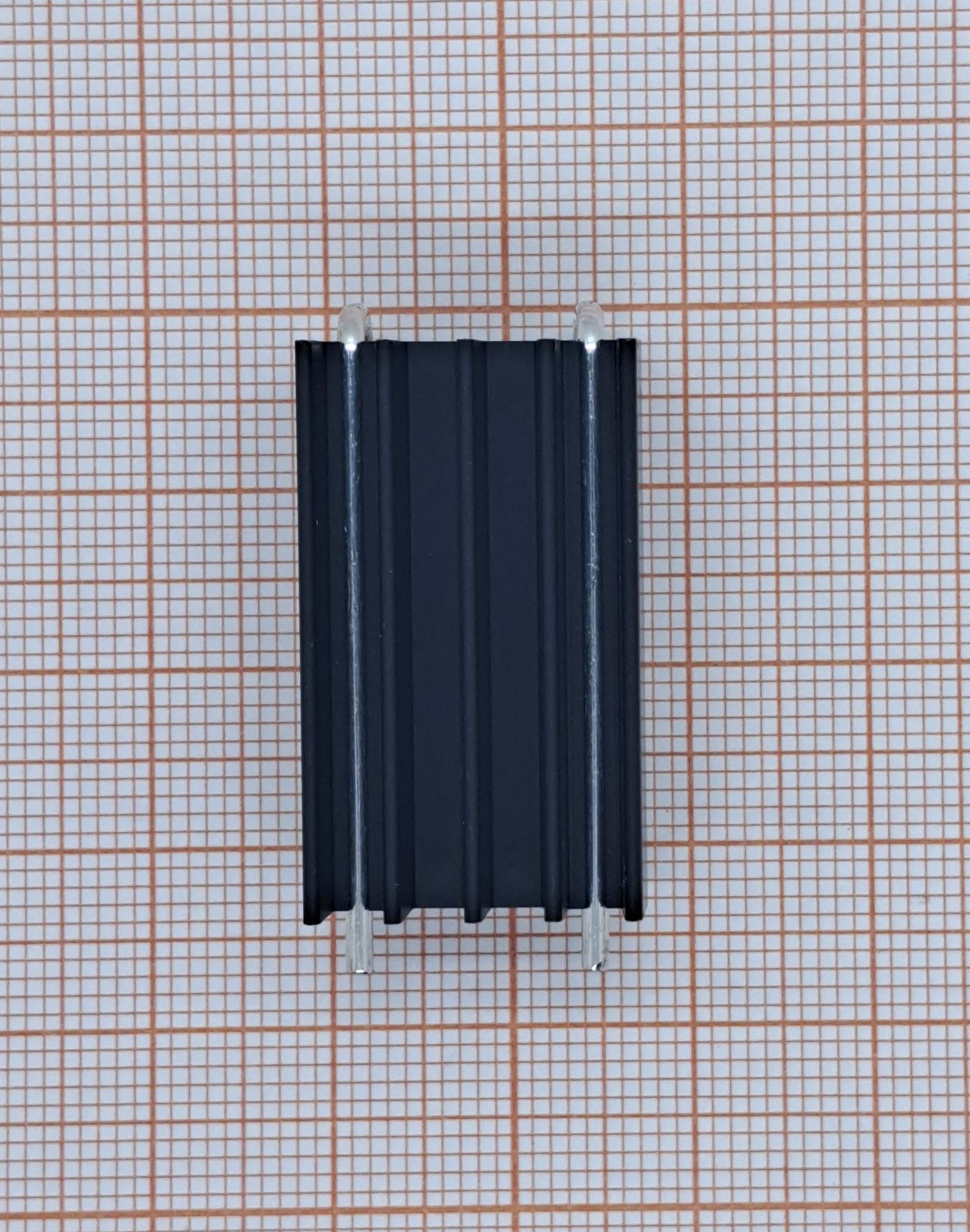

Радиатор WA‑T220‑101E от компании OHMITE — это пассивное устройство для отвода тепла, разработанное для эффективного охлаждения электронных компонентов в корпусе TO‑220. Модель входит в линейку W Series и отличается уникальной конструкцией с интегрированным пружинным зажимом.
Ключевые особенности радиатора WA‑T220‑101E:

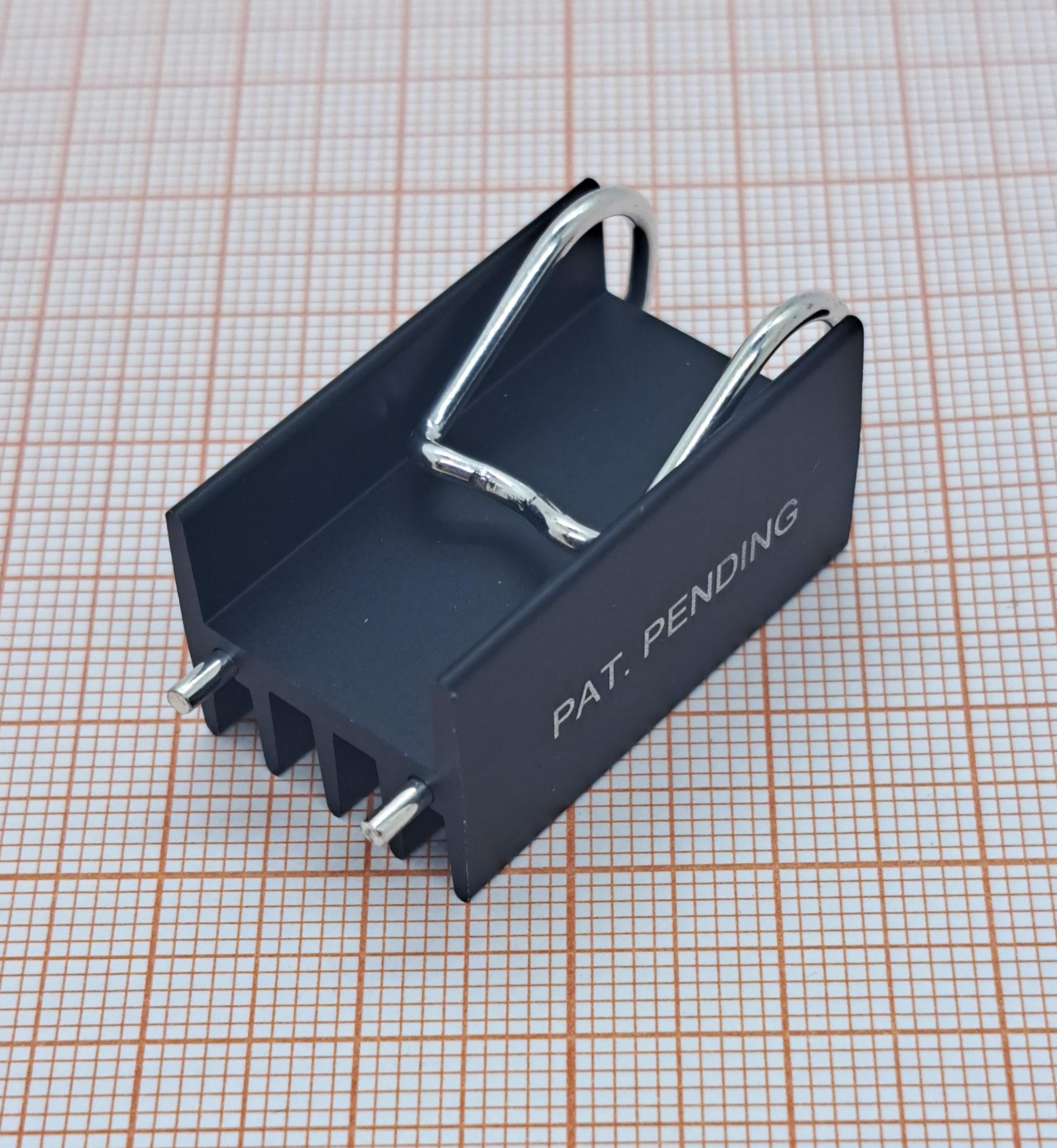

1. Интегрированный пружинный зажим с усилием 13,2 lbf в центре устройства — обеспечивает надёжный контакт и улучшает теплопередачу.
2. Самоцентрирование — упрощает монтаж, исключает необходимость дополнительных крепёжных элементов.
3. Оцинкованные паяемые ножки — позволяют надёжно зафиксировать радиатор на плате.
4. Устойчивость к ударам и вибрации — лёгкая конструкция с пружинным зажимом надёжно фиксирует компонент.
5. Снижение затрат на сборку — отсутствие необходимости в крепёжных деталях и приспособлениях.
6. Соответствие стандарту RoHS — безопасен для использования в современной электронике.
Технические характеристики:
1. Тип: экструдированный радиатор.
2. Материал: алюминиевый сплав 6063‑T5.
3. Покрытие: чёрное анодирование.
4. Тепловое сопротивление: 12°C/Вт.
5. Размер: 16мм х 18,3мм х 30,5мм.
Преимущества:
- эффективность охлаждения: максимальная площадь поверхности на единицу объёма и постоянное усилие прижима снижают тепловое сопротивление;
- повторяемость: усилие зажима пружины не ухудшается при многократной установке и снятии;
- надёжность: отсутствие металлических частиц от нарезания резьбы снижает риск коротких замыканий;
- простота монтажа: конструкция «всё в одном» ускоряет сборку и минимизирует ошибки;
- компактность: оптимальные габариты позволяют использовать радиатор в ограниченном пространстве.
Радиатор WA‑T220‑101E подходит для отвода тепла от электронных компонентов в корпусе TO‑220 в различных устройствах, включая:
- источники питания;
- преобразователи напряжения;
- усилители мощности;
- промышленные контроллеры;
- бытовую электронику;
- телекоммуникационное оборудование.
Радиатор WA‑T220‑101E — это надёжное и экономичное решение для эффективного теплоотвода в компактных электронных устройствах. Его продуманная конструкция упрощает монтаж, повышает надёжность системы и снижает общие затраты на производство.
