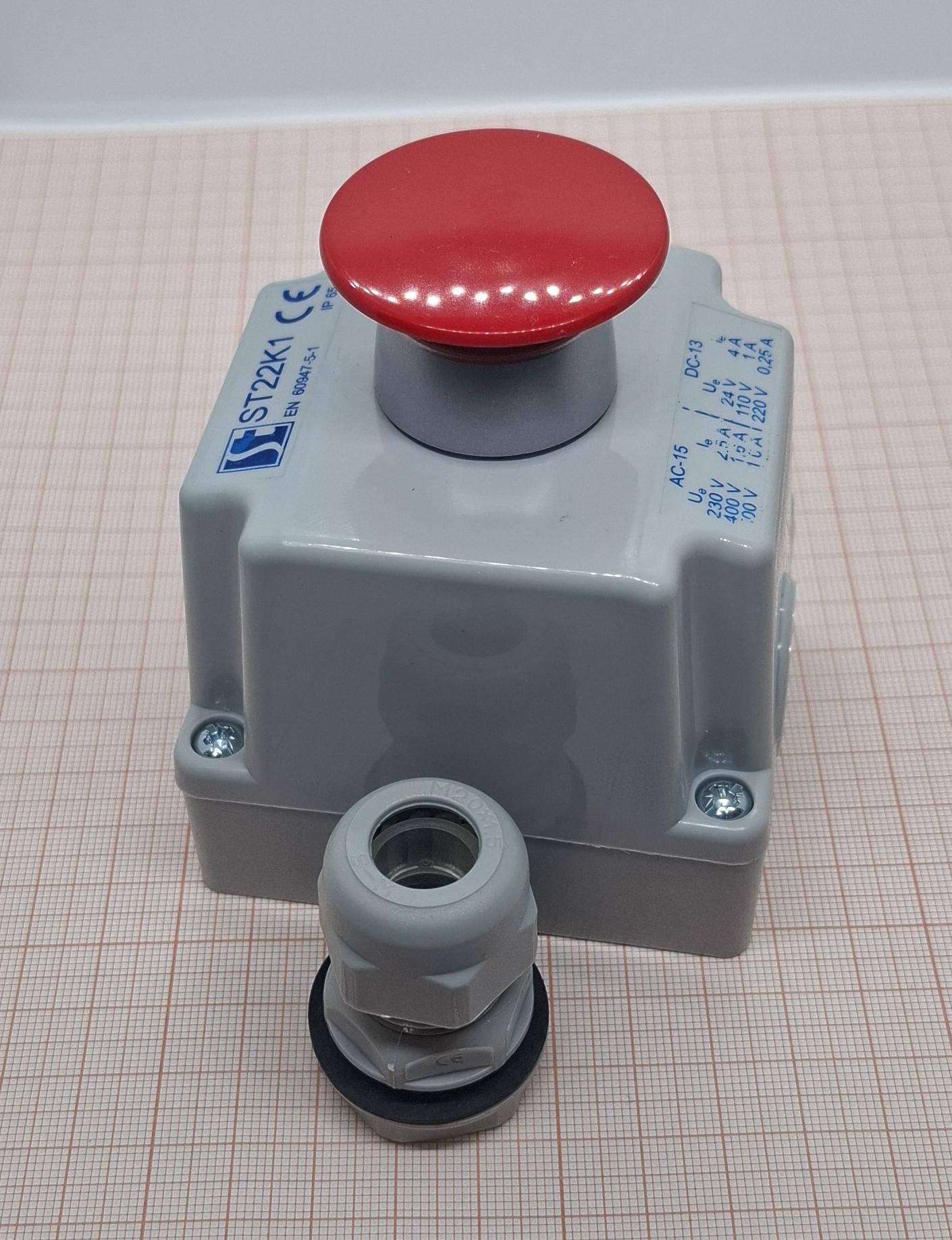

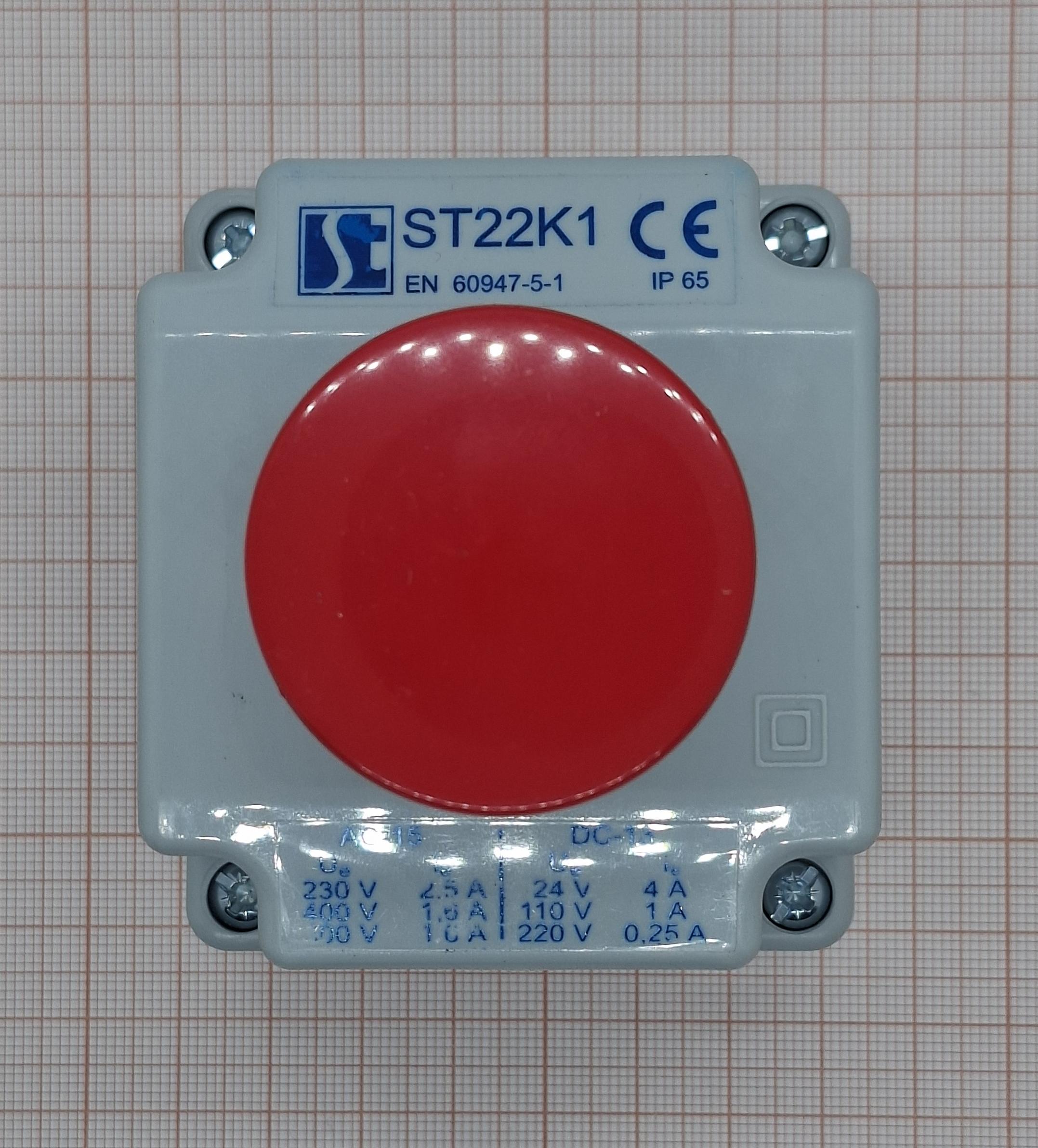

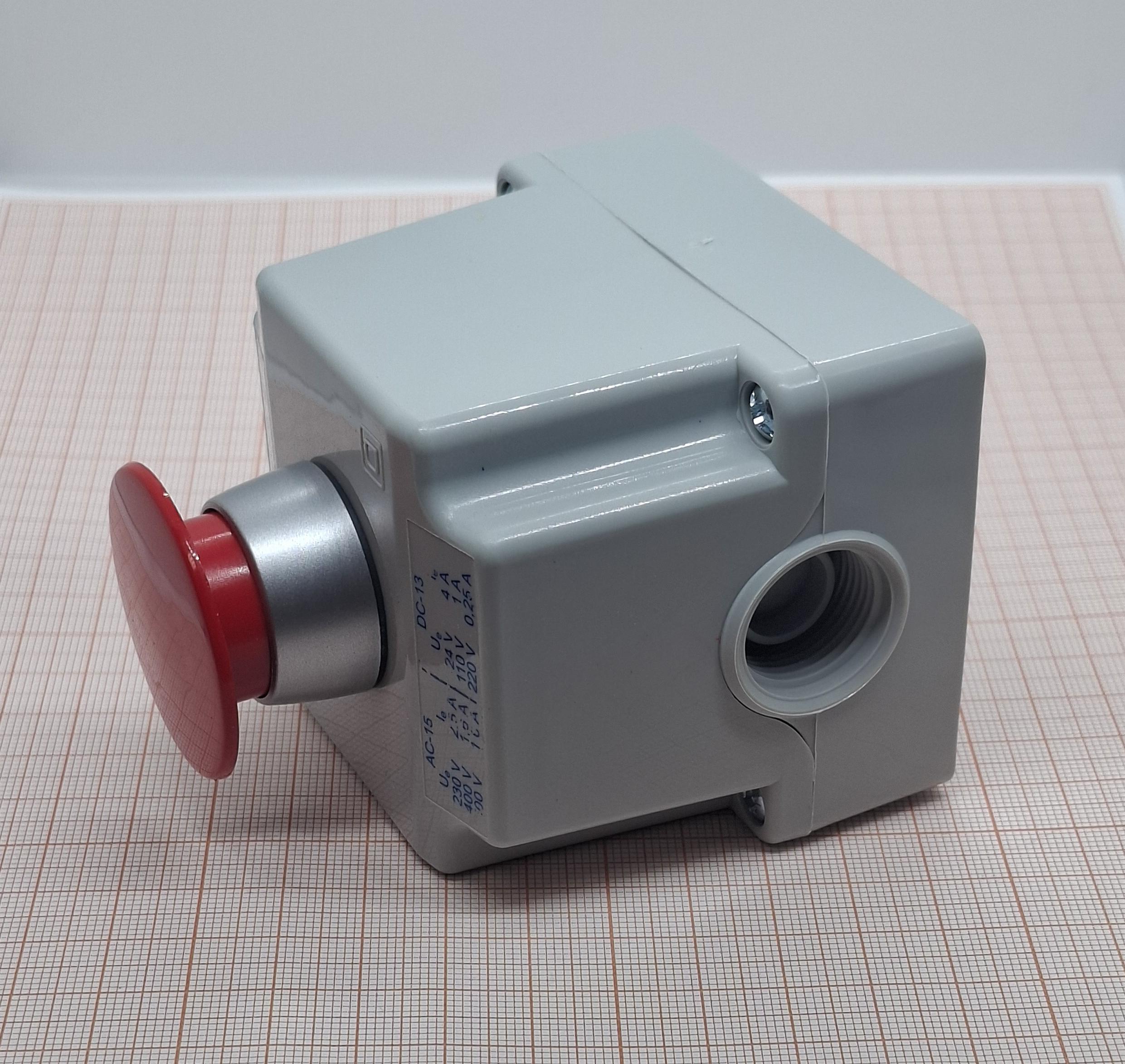

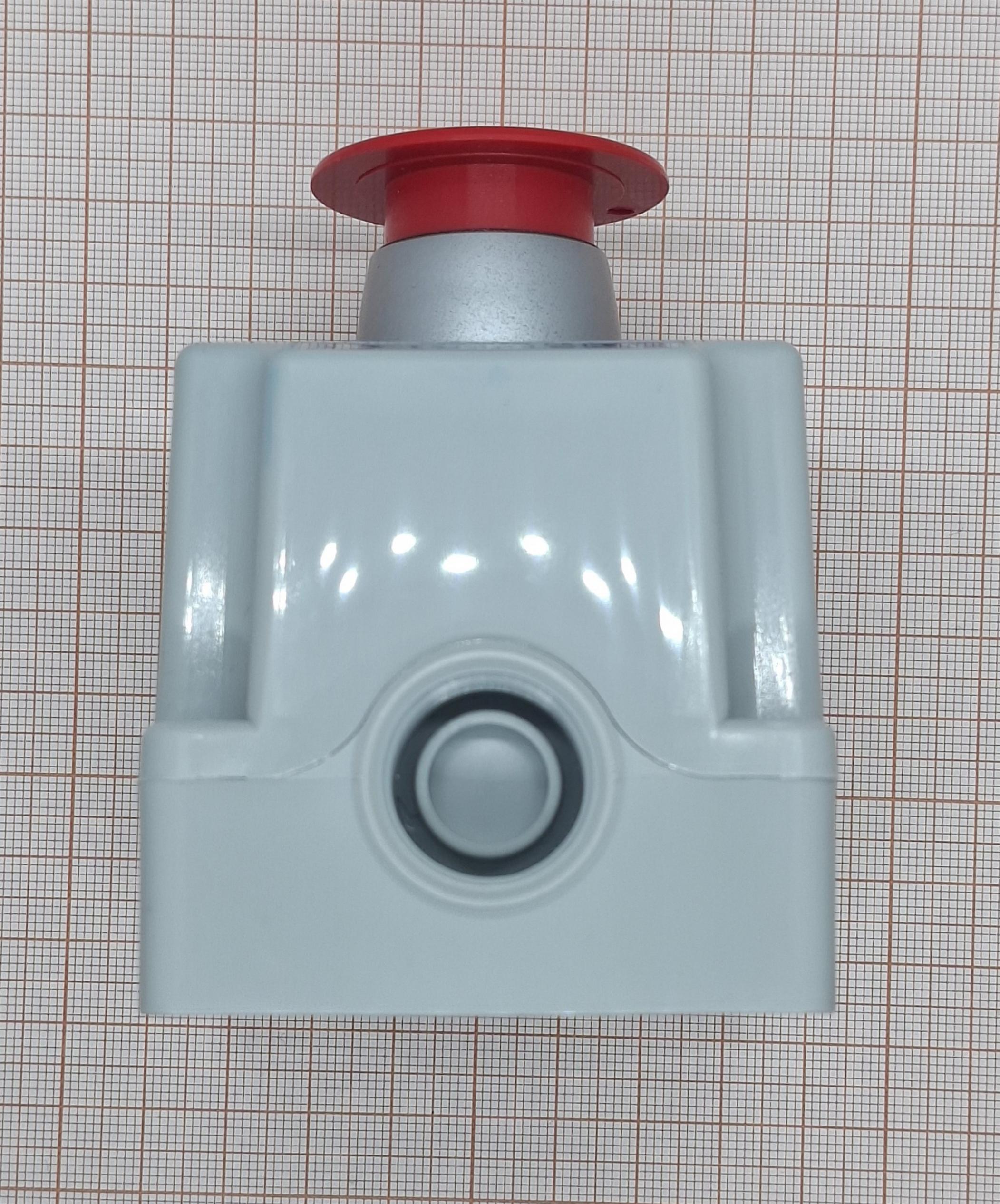

ST22K14-1 (вариант написания: ST22K1\04-1) — это однокнопочный пост управления от польской компании SPAMEL. Серия ST22 — это модульная линейка кнопок, переключателей и постов управления промышленного назначения с монтажным диаметром 22 мм. Буква K в маркировке означает, что это не отдельная кнопка, а полноценный пост — кнопка, уже установленная в пластиковый корпус с крышкой, готовый к монтажу на поверхность.
В данном исполнении пост оснащён грибовидной кнопкой красного цвета с нормально замкнутым (NC) контактом — это классическая конфигурация кнопки аварийной остановки (Emergency Stop).
Основные характеристики:
1. Тип: пост управления (control station).
2. Количество кнопок: 1.
3. Форма кнопки: грибовидная (mushroom).
4. Цвет кнопки:кКрасный.
5. Материал корпуса: пластик.
6. Класс защиты: IP65.
7. Рабочая температура: −25…+70 °C.
8. Вес: 189.2 г.
Примеры использования.
1. Аварийная остановка станка с ЧПУ.
Пост устанавливается на лицевой панели фрезерного или токарного станка с ЧПУ — в зоне прямого доступа оператора. NC-контакт включён последовательно в цепь катушки главного контактора. При нажатии кнопки контактор отключается, питание двигателей снимается. Поворот головки для сброса заставляет оператора осмотреть станок перед перезапуском. IP65 защищает от СОЖ (смазочно-охлаждающей жидкости), которая неизбежно попадает на панель станка.
2. Аварийный стоп конвейерной линии.
Посты ST22K14-1 устанавливаются через каждые 10–15 метров вдоль конвейера. Все NC-контакты соединены последовательно в единую цепь безопасности. Нажатие любого поста размыкает цепь и останавливает весь конвейер. Красный грибовидный толкатель хорошо виден на фоне серого оборудования, а грибовидная форма позволяет нажать его локтем, если руки заняты.
3. Стоп лебёдки / подъёмника.
На пульте управления строительной лебёдки или тельфера пост служит кнопкой аварийной остановки. При нажатии NC-контакт размыкает цепь управления магнитным пускателем — двигатель отключается, тормоз срабатывает. Фиксация кнопки предотвращает случайный повторный пуск до устранения причины остановки. Защита IP65 позволяет работать на стройплощадке в любую погоду.
4. Защитная остановка упаковочной линии.
В пищевой промышленности пост устанавливается на ограждении упаковочной линии. Оператор нажимает кнопку, если заметил застрявшую упаковку или нарушение процесса. NC-контакт связан с входом модуля безопасности ПЛК (Safety PLC), который по сигналу обрыва цепи переводит линию в безопасное состояние: останавливает двигатели, закрывает клапаны, опускает пресс. После устранения проблемы оператор поворачивает головку для сброса.
5. Дистанционный стоп на испытательном стенде.
На испытательном стенде электрических машин пост устанавливается на выносном пульте в 3–5 метрах от агрегата. NC-контакт коммутирует цепь реле безопасности, которое снимает питание со стенда. Сечение проводов до 2,5 мм² позволяет использовать длинные кабельные трассы без потери надёжности. Вибростойкость (до 100 Гц) гарантирует стабильную работу даже рядом с работающим электродвигателем.
