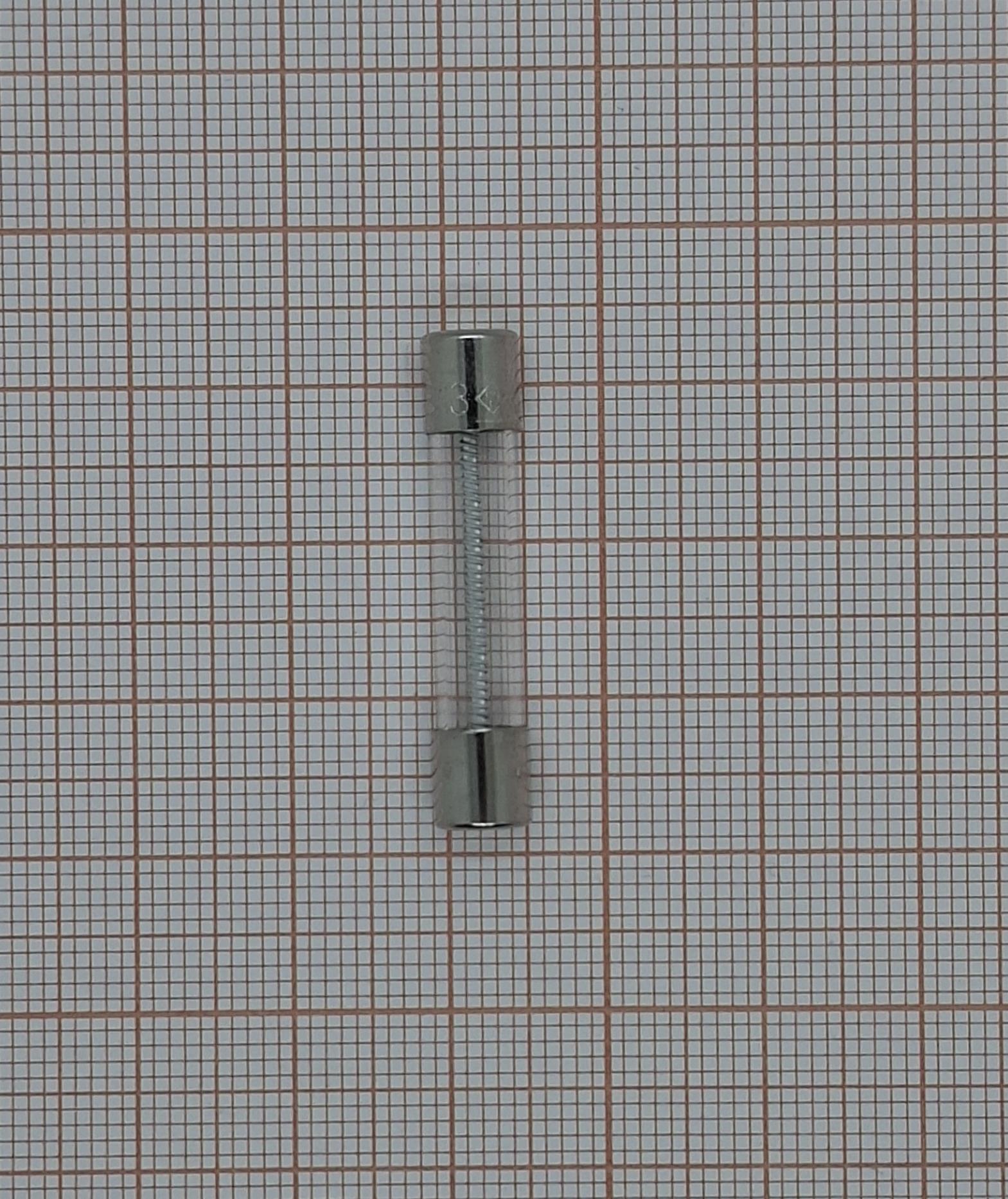

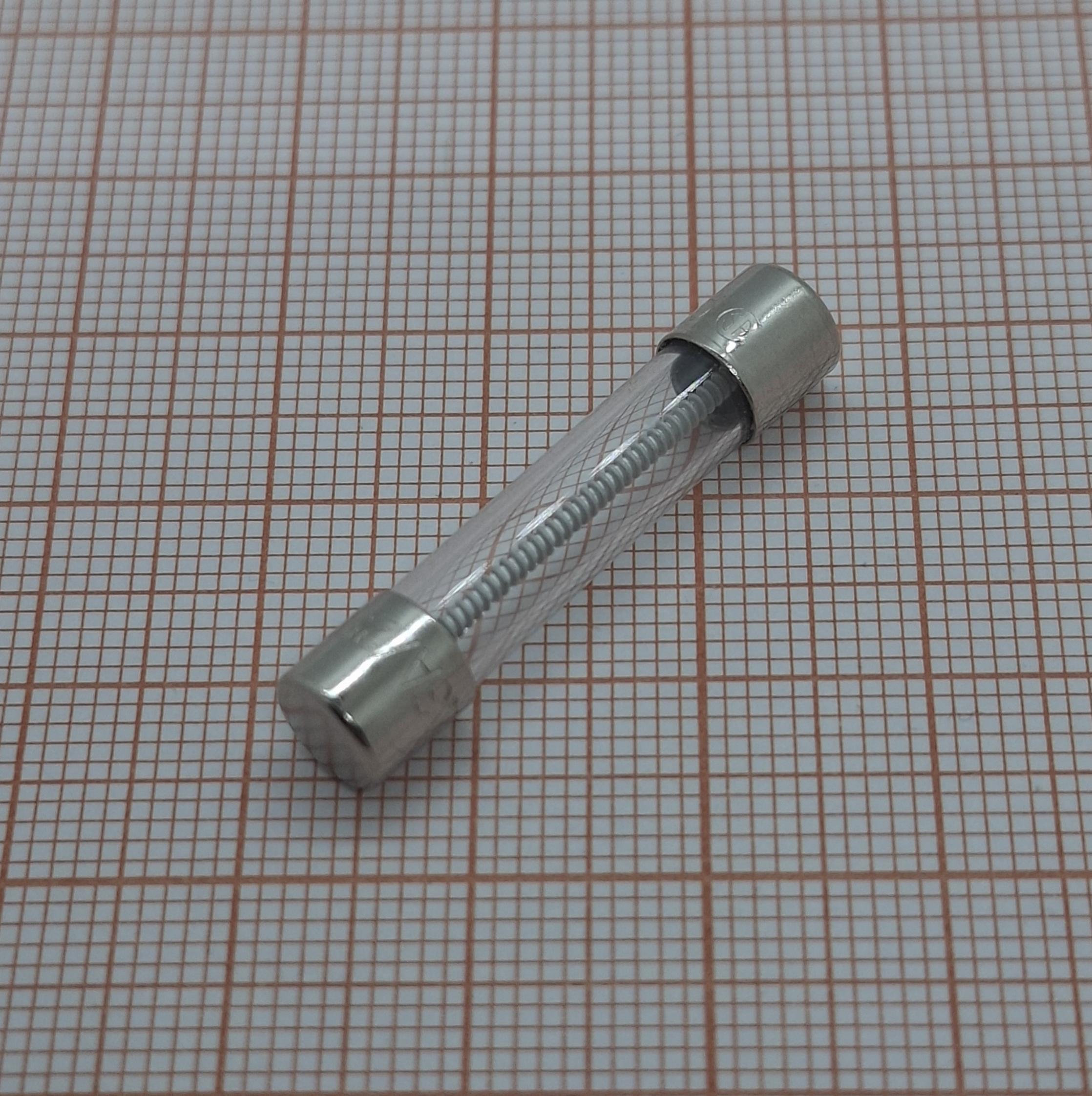

0313003.MXP - это плавкий трубчатый предохранитель замедленного действия (Slo-Blo) серии 313 от американской компании Littelfuse — одного из старейших и крупнейших производителей устройств защиты цепей (основана в 1927 году). Предохранитель защищает электрические цепи от токов перегрузки и короткого замыкания.
Основные характеристики:
1. Номинальный ток: 3 А.
2. Номинальное напряжение: 250 В AC.
3. Размер корпуса: 6,3×32 мм.
4. Материал корпуса: стекло.
5. Отключающая способность: 100 А при 250 В AC.
6. Рабочая температура: −55 до +125°C.
7. Температура пайки: 260 °C / 5 с.
8. Материал контактов: латуни, никелированные; выводы — лужёная медь.
9. Вес: 1,87 г.
Плавкий предохранитель - компонент, который намеренно перегорает (размыкает цепь), когда ток превышает заданное значение. После срабатывания предохранитель подлежит замене — он одноразовый.
В отличие от быстродействующего (Fast-Acting), замедленный предохранитель не перегорает мгновенно при кратковременных бросках тока. Он выдерживает перегрузку ограниченное время и перегорает только если превышение тока persists. Это критично для цепей с индуктивной нагрузкой (двигатели, трансформаторы), где пусковые токи могут в несколько раз превышать номинал.
Примеры применения.
1. Электродвигатели и вентиляторы.
Пусковой ток электродвигателя может в 3–8 раз превышать номинальный. Замедленный предохранитель на 3 А пропустит кратковременный пусковой бросок и перегорит только при реальной перегрузке — например, при заклинивании ротора или коротком замыкании обмотки.
2. Трансформаторы и источники питания.
При подаче напряжения на трансформатор возникает бросок тока намагничивания. Быстродействующий предохранитель перегорал бы при каждом включении, а замедленный Slo-Blo на 3 А терпит этот переходный процесс и защищает при длительной перегрузке.
3. Электромагнитные клапаны и соленоиды.
Соленоиды потребляют большой ток в момент втягивания, затем ток падает. Замедленный предохранитель отлично подходит для защиты таких цепей.
4. Бытовая техника.
Защита внутренних цепей холодильников, кондиционеров, насосов — приборов с двигательной нагрузкой. Предохранитель устанавливается на входе питания или в слаботочной части схемы.
5. Промышленная автоматика и панели управления.
Используется в распределительных щитах, цепях управления контакторами и реле, где возможны переходные токи при коммутации индуктивных нагрузок.
6. Блоки питания и зарядные устройства.
Защита вторичных цепей маломощных БП от перегрузки по току. Напряжение 250 В AC и номинал 3 А покрывают большинство бытовых и лабораторных применений.
