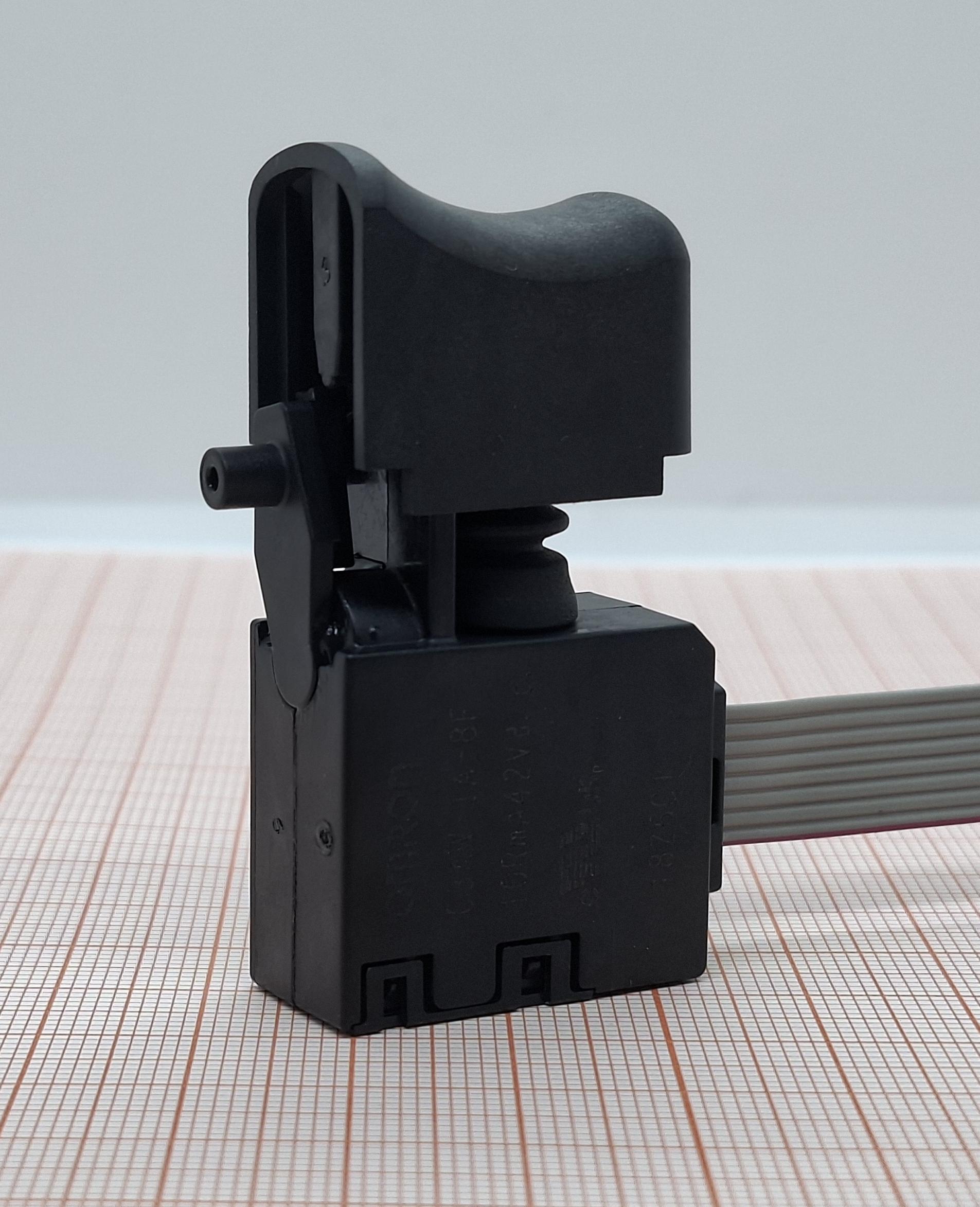

Переключатель кнопочный C3AW1A8F (Omron OCB) — это компактный триггерный (рычажный) переключатель от компании Omron, разработанный прежде всего для управления бесщёточными электроинструментами, но применяемый и в другой технике.
Основные характеристики.
1. Тип: кнопочный/рычажный переключатель (триггер), snap-action (с мгновенным срабатыванием).
2. Конфигурация контактов: OFF‑(ON) — нефиксируемое включение при нажатии, возврат в исходное состояние при отпускании.
3. Номинальное напряжение: до 42 В постоянного тока (DC).
4. Номинальный ток: 10 мА (резистивная нагрузка).
5. Ресурс: не менее 300 000 циклов срабатывания.
6. Подключение: 8 проводов (плоский кабель/шлейф).
7. Размеры корпуса: 56 × 16 × 32,7 мм.
8. Рабочая температура: от −20 до +65 °C.
9. Усилие срабатывания: около 2 Н.
10. Степень защиты: пылезащищённое исполнение (соответствует уровню IP6X при установке с уплотнительными кожухами и ультразвуковой сваркой корпуса).
Особенности конструкции и применения:
- мгновенное срабатывание. Механизм «snap-action» обеспечивает чёткое переключение без дребезга, что важно для надёжной коммутации;
- вибро- и ударостойкость. Конструкция рассчитана на жёсткие условия эксплуатации — например, в ручных электроинструментах;
- экономия проводов. Использование плоского кабеля и продуманной разводки позволяет сократить длину и количество проводников в изделии;
- герметизация. При правильной установке с защитными кожухами достигается высокая степень пылезащиты;
- стандарты безопасности. Соответствует требованиям UL 61058‑1.
Чаще всего этот переключатель ставят в: аккумуляторные дрели, шуруповёрты, гайковёрты и другие бесщёточные электроинструменты; промышленное оборудование, где требуется надёжный рычажный пуск; пульты и панели управления, где важна долговечность и чёткость срабатывания.
