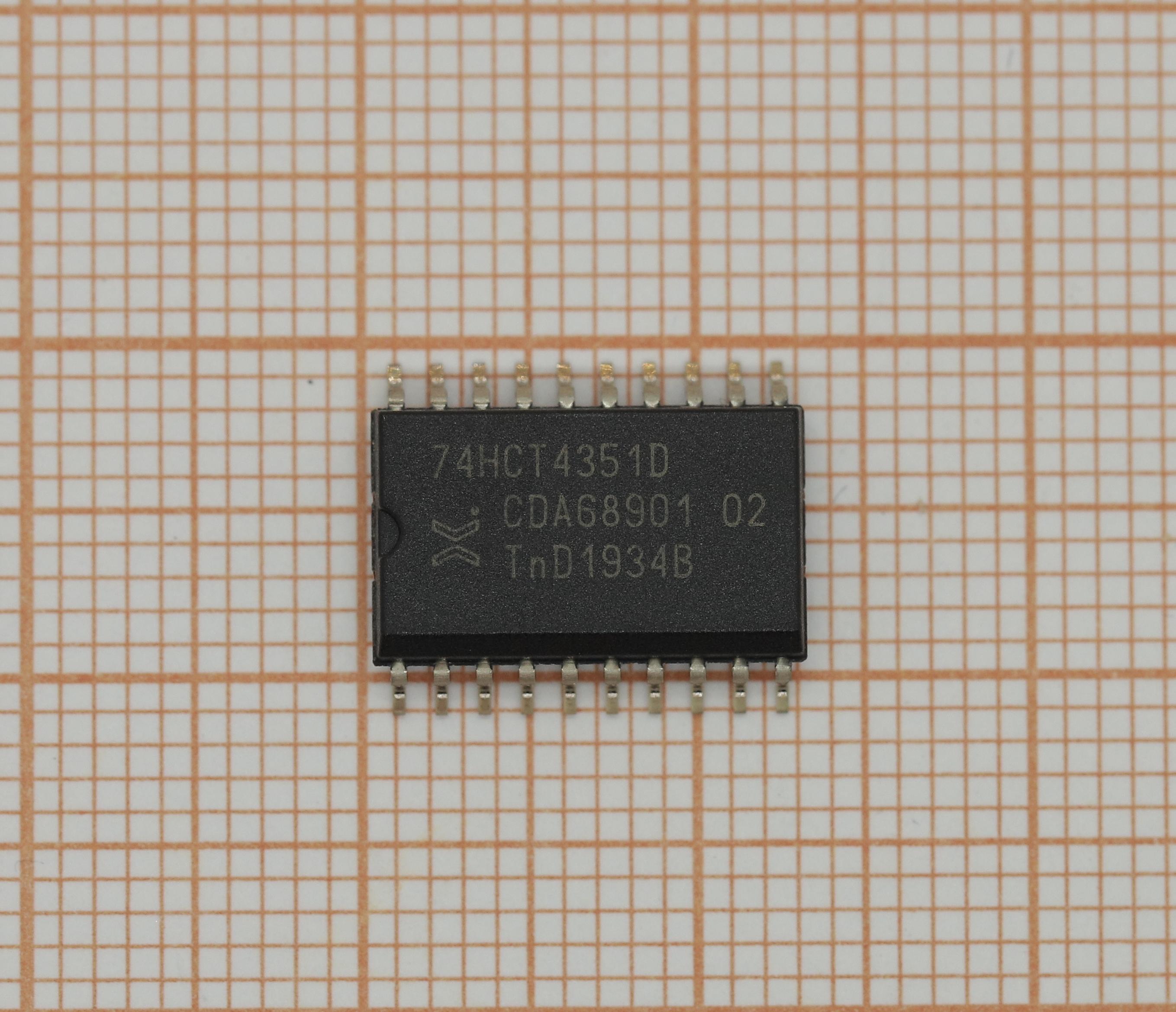

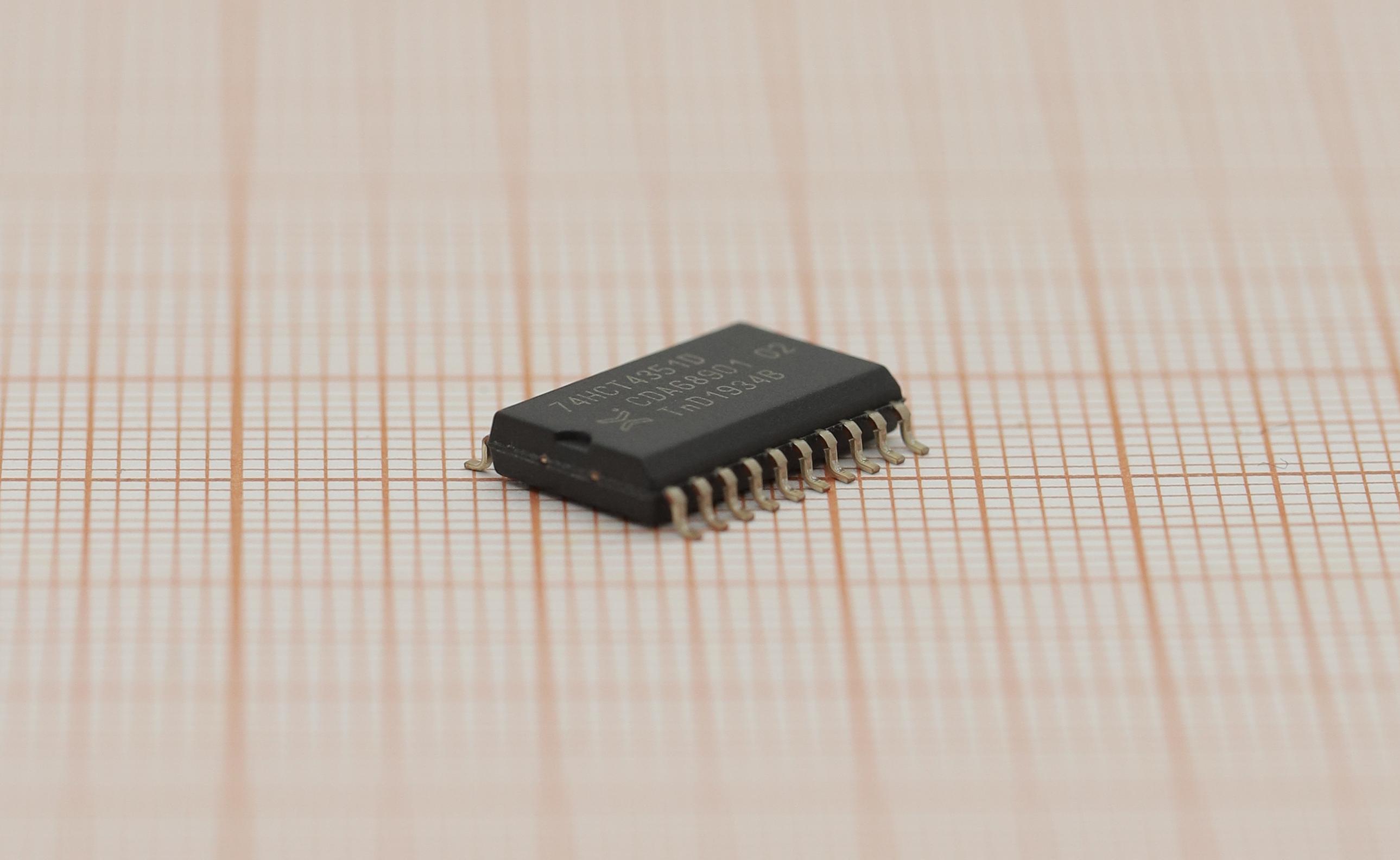

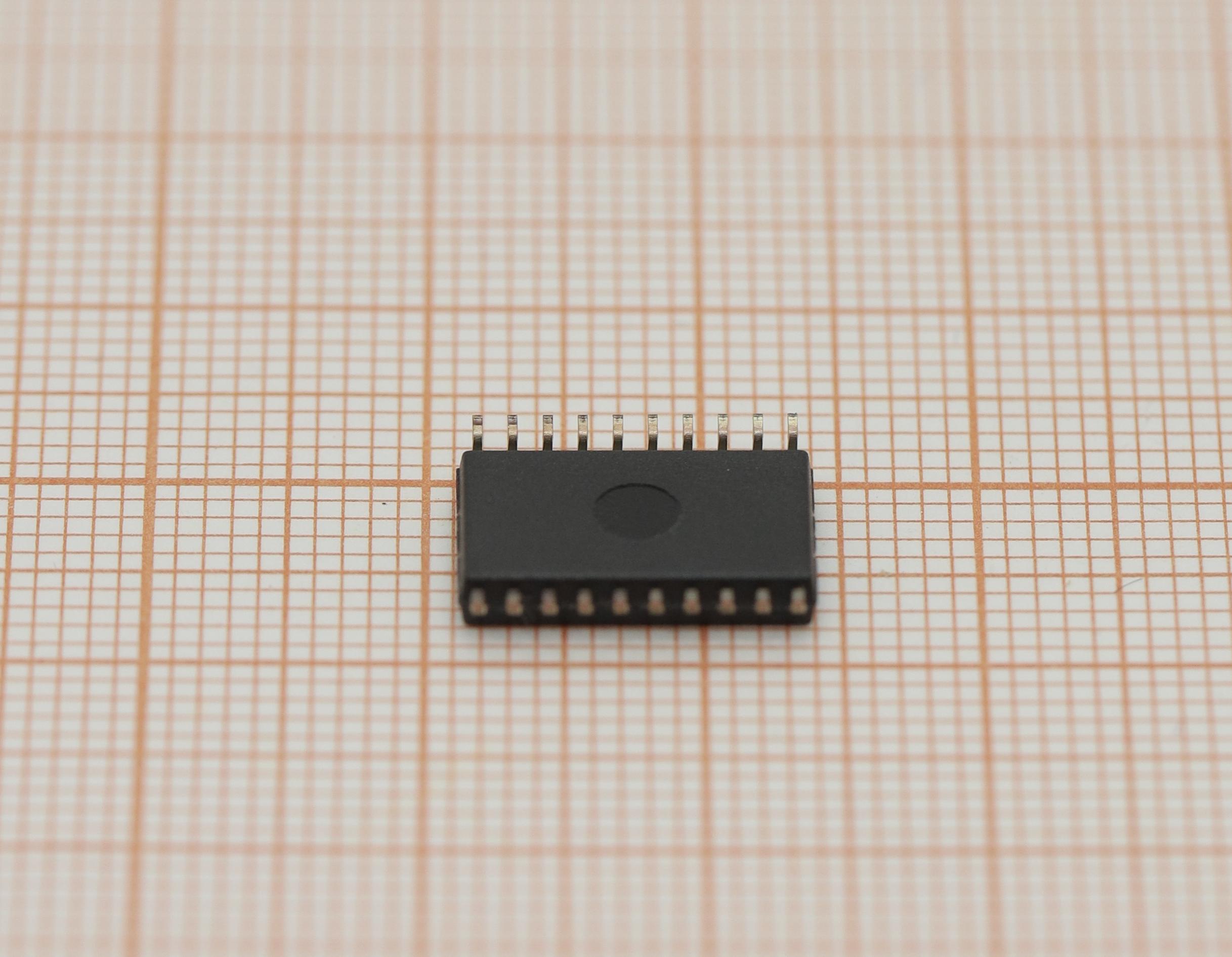

Микросхема 74HCT4351D.112 от производителя NEXPERIA (ранее — NXP) — это 8-канальный аналоговый мультиплексор/демультиплексор с защёлкой. Она предназначена для использования в аналоговых или цифровых схемах, где требуется переключение между несколькими сигналами.
Основные характеристики:
1. Тип логики: HCT (совместима с TTL по уровням сигналов, но построена на CMOS-технологии).
2. Количество каналов: 8.
3. Корпус: SO20 (SOIC-20) — компактный 20-контактный корпус для поверхностного монтажа (SMD).
4. Напряжение питания: 4,5–5,5 В.
5. Рабочая температура: от −40 °C до +125 °C.
6. Максимальная рассеиваемая мощность: 500 мВт.
7. Полоса пропускания: 170 МГц (по уровню −3 дБ).
8. Соответствие стандартам: бессвинцовая технология, соответствует RoHS.
Микросхема сочетает два режима работы:
1. Мультиплексор 8:1. Выбирает один из 8 входных сигналов и передаёт его на единственный выход. Выбор канала задаётся 3-битным кодом на адресных входах (A0–A2).
2. Демультиплексор 1:8. Принимает сигнал на один вход и направляет его на один из 8 выходов. Направление задаётся тем же 3-битным адресом.
Дополнительно содержит защёлку (latch) — элемент памяти, фиксирующий текущее состояние выходов. Управление защёлкой осуществляется через вход LE (Latch Enable): при высоком уровне на этом входе защёлка прозрачна, при низком — фиксирует данные.
Микросхема используется в схемах, где нужно:
- мультиплексировать или демультиплексировать аналоговые или цифровые сигналы;
- управлять сигналами с помощью адресных входов;
- фиксировать состояние выходов с помощью защёлки;
- работать в условиях широкого диапазона температур.
Примеры областей применения: бытовая электроника, промышленные системы управления и автоматизации, области связи.
