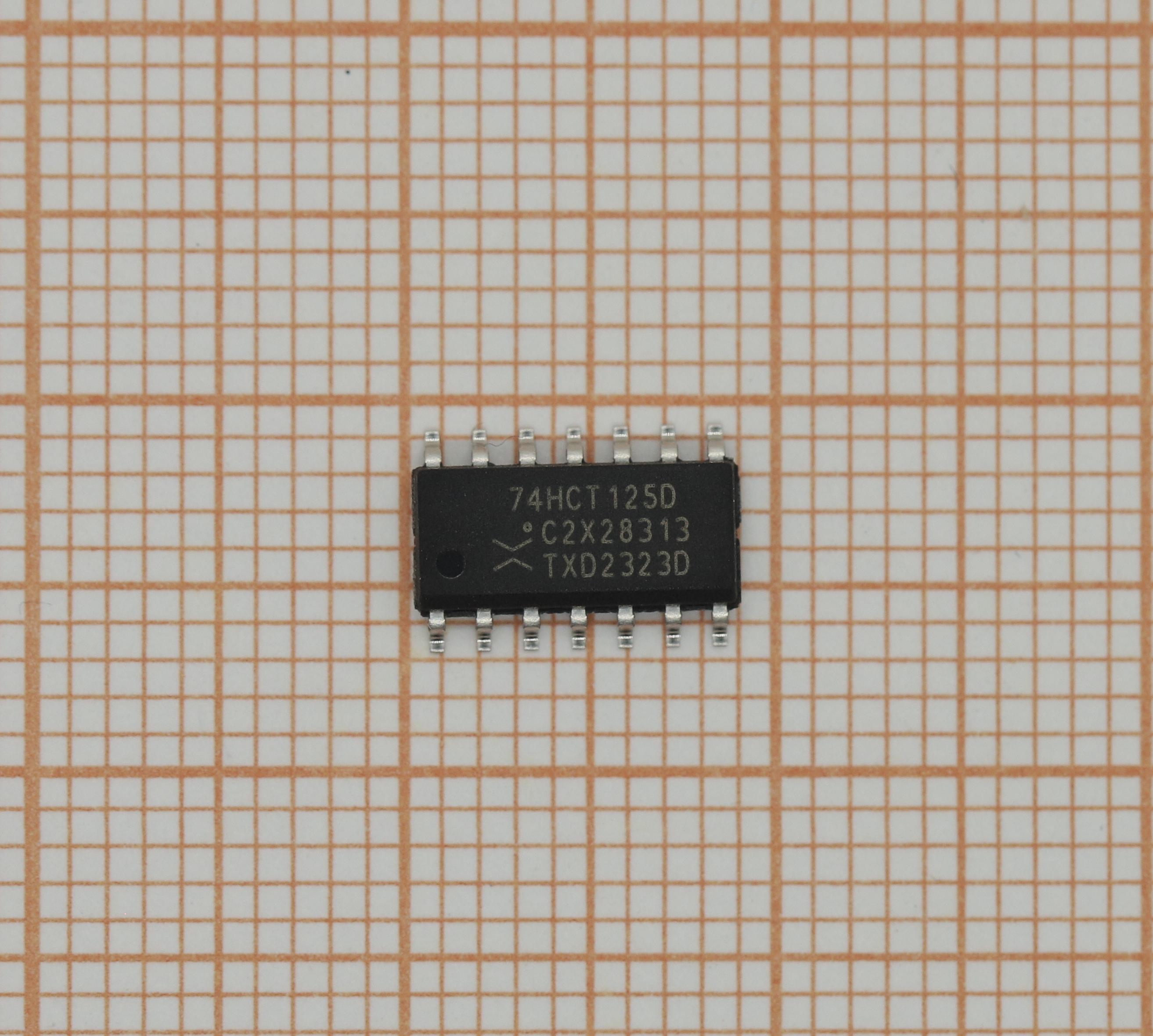

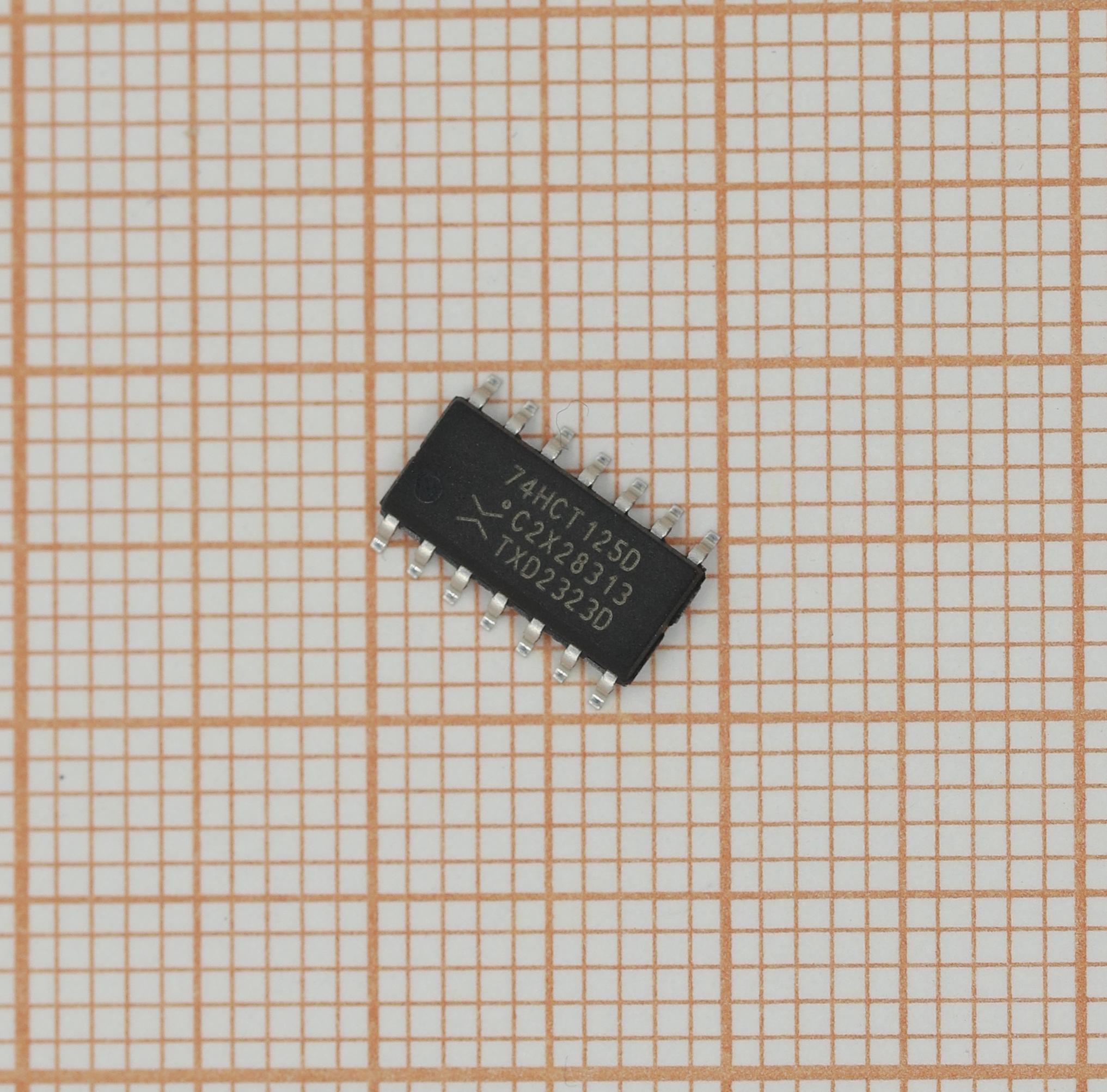

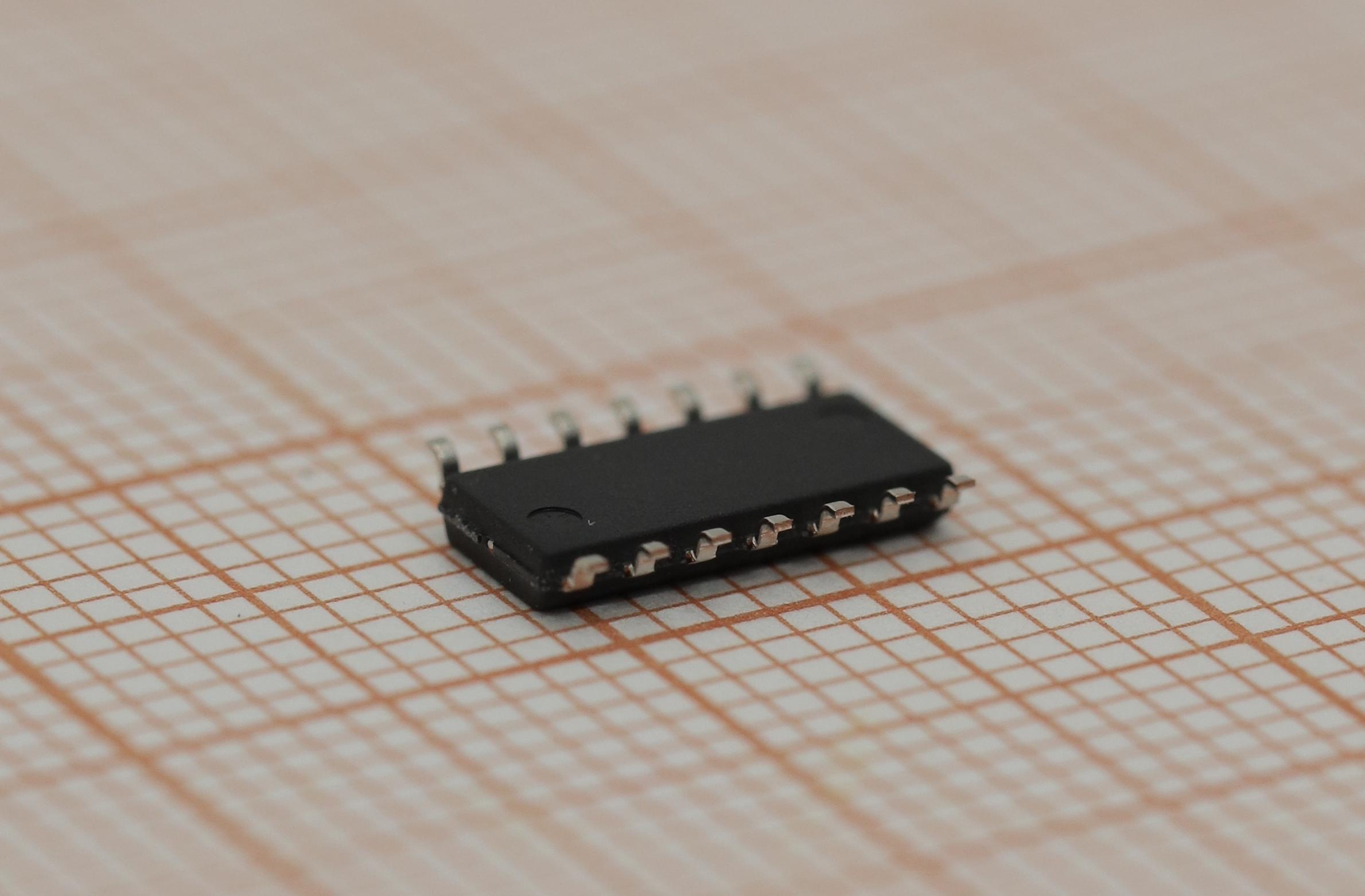

74HCT125D,653 — это цифровая интегральная микросхема, четырёхканальный неинвертирующий буфер/линейный драйвер с трёхстабильными выходами. Производится компанией Nexperia. Разберём подробнее.
Основные характеристики:
1. Тип логического элемента: буфер/линейный драйвер.
2. Количество элементов: 4 независимых канала.
3. Полярность: неинвертирующая (сигнал на выходе полностью повторяет сигнал на входе).
4. Тип выхода: трёхстабильный (3‑state / high‑impedance). При активации сигнала разрешения выходы работают в обычном режиме; при деактивации переходят в состояние высокого импеданса (высокоомное, «отключённое»).
5. Серия логики: 74HCT — высокоскоростная КМОП‑логика (совместима по уровням сигналов с ТТЛ‑микросхемами).
6. Рабочее напряжение питания: 4,5–5,5 В (номинальное — 5 В).
7. Выходной ток: ±6 мА (высокий и низкий уровни).
8. Рабочая температура: от −40C до +125C.
Буфер используется в цифровых системах, где требуется:
- буферизация сигналов (усиление нагрузочной способности);
- изоляция отдельных цепей;
- управление общими шинами данных (благодаря трёхстабильным выходам);
- согласование уровней сигналов в смешанных системах (74HCT совместима с ТТЛ).
Типичные примеры: микроконтроллерные устройства; компьютерная периферия; системы обработки цифровых сигналов; промышленные контроллеры; автомобильные электронные системы; устройства связи и передачи данных.
74HCT125D,653 — это компактный и надёжный буфер для цифровой электроники. Он позволяет усиливать сигналы, управлять шинами и защищать цепи, работая в широком температурном диапазоне и потребляя минимум энергии.
