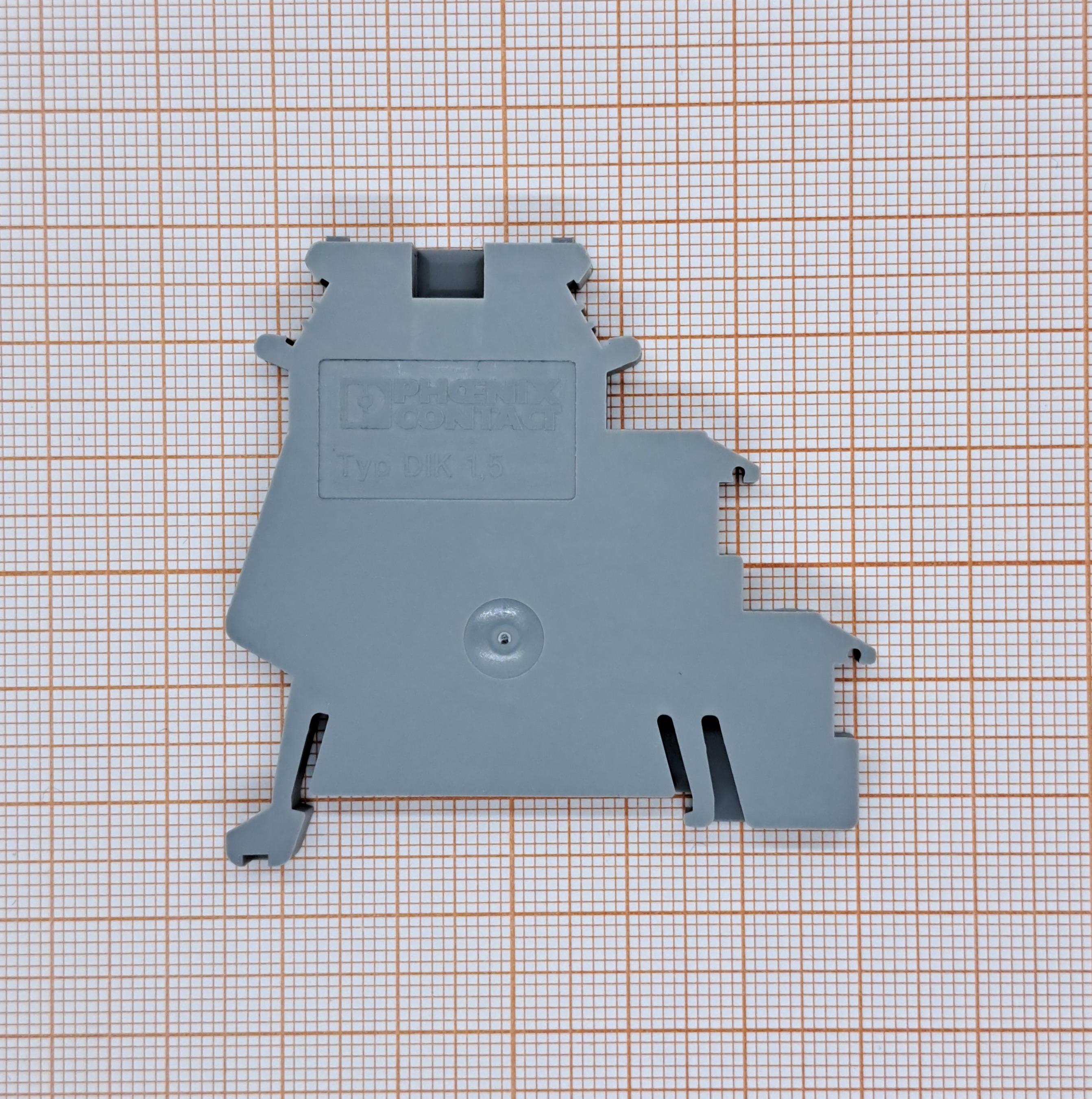

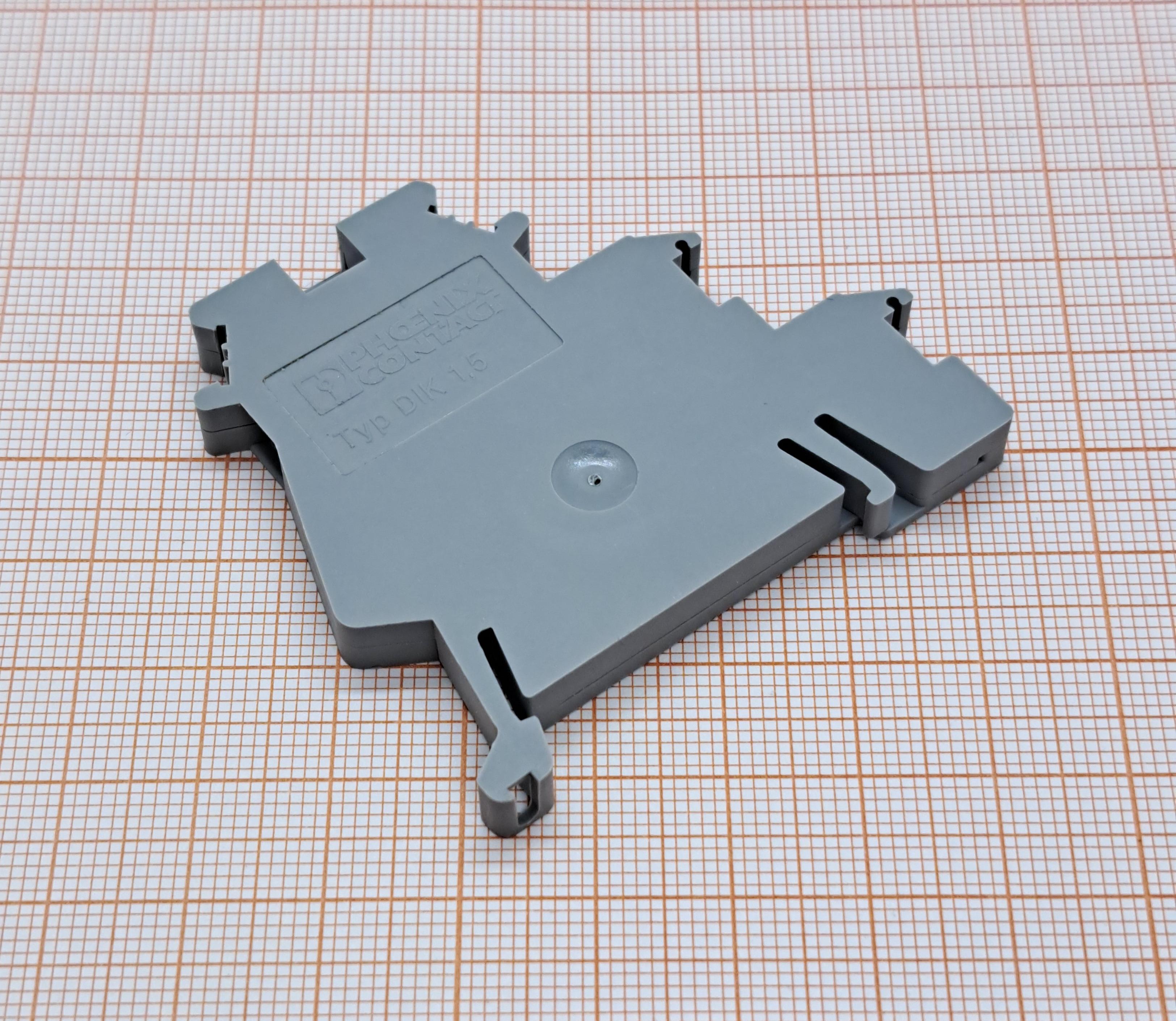

Клеммный модуль 2715966 DIK 1,5 от Phoenix Contact предназначен для подключения датчиков и исполнительных элементов в системах промышленной автоматизации. Он обеспечивает надёжное соединение в шкафах управления и на производственных линиях, подходит для дискретных сигналов, цепей 24 В DC, управляющих входов ПЛК, подведения питания к датчикам и коммутации сигнальных линий исполнительных механизмов.
Основные характеристики:
1. Производитель: Phoenix Contact.
2. Тип: клеммный модуль (клеммный блок) для монтажа на DIN‑рейку (типы NS 35/7,5 и NS 35/15).
3. Количество ярусов - 3.
4. Номинальное напряжение: 250 В.
5. Номинальный ток: 24 А.
6. Сечение подключаемых проводов: от 0,2 мм² до 4 мм² (жёсткие проводники), от 0,2 мм² до 2,5 мм² (гибкие проводники).
7. Материал изоляции: полиамид (PA), класс воспламеняемости UL 94 V2.
8. Вес: 11,47 г.
Особенности конструкции:
- два нижних яруса обеспечивают подачу питания к датчику.
Нижние клеммные контакты шунтируются с помощью разъёмной вставной перемычки;
- в верхнем ярусе расположены проходные выводы для подключения сигнальных проводов с возможностью нанесения маркировки;
- тип подключения — винтовые зажимы. Длина снятия изоляции — 8 мм, резьба винтов — M3, минимальный момент затяжки — 0,5 Нм, максимальный — 0,6 Нм.
Преимущества использования:
1. Надёжность соединения. Винтовые зажимы обеспечивают плотный контакт, что критично для стабильной работы датчиков и исполнительных механизмов.
2. Экономия места. Трёхъярусная конструкция позволяет компактно организовать соединения в шкафу управления, что особенно важно при высокой плотности коммутации.
3. Удобство обслуживания. Возможность маркировки верхнего яруса упрощает идентификацию цепей, а модульный дизайн облегчает доступ к соединениям при необходимости ремонта или модификации системы.
4. Универсальность. Модуль поддерживает подключение проводников сечением от 0,2 мм² до 4 мм², что позволяет использовать его с разными типами кабелей.
