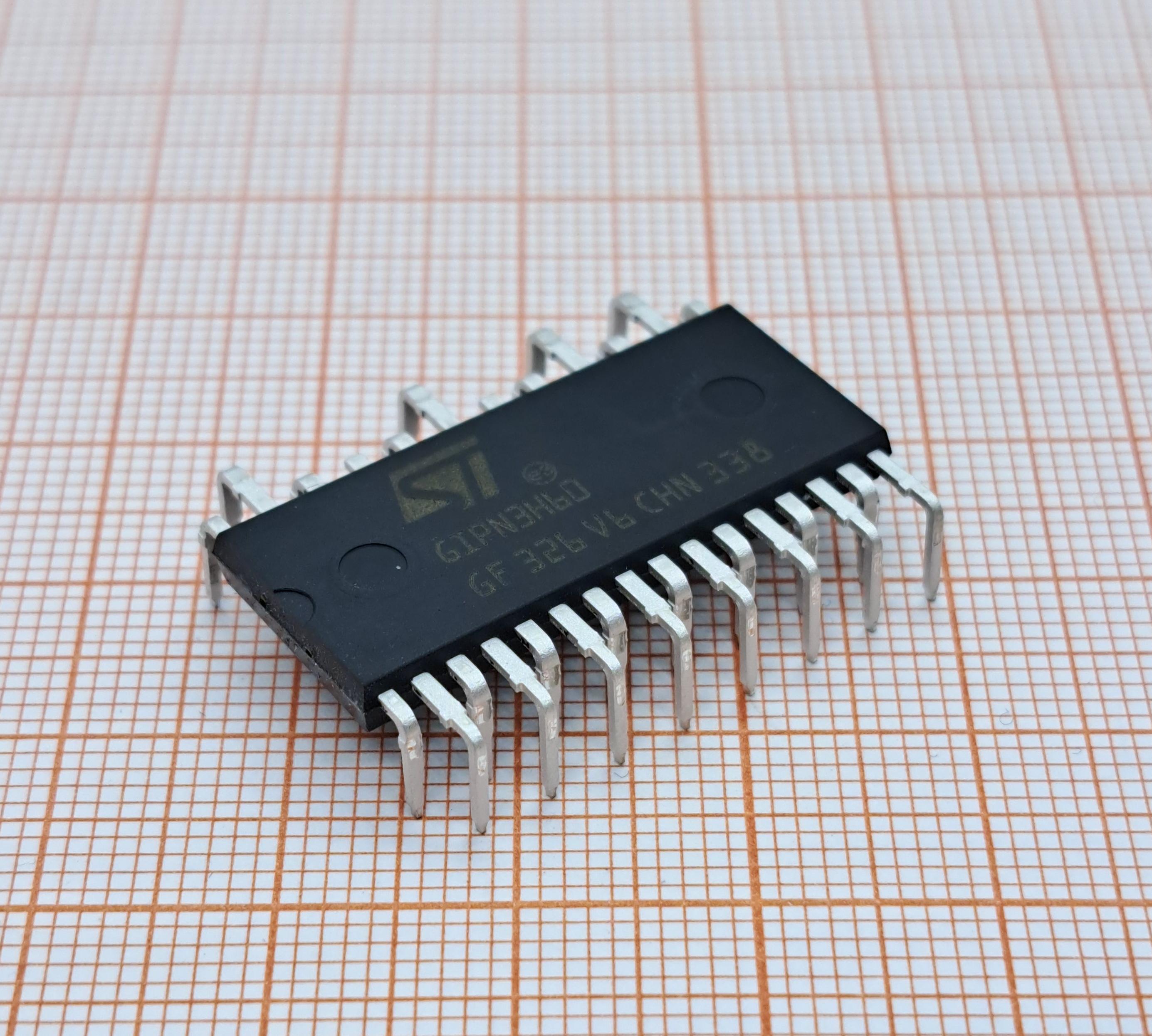

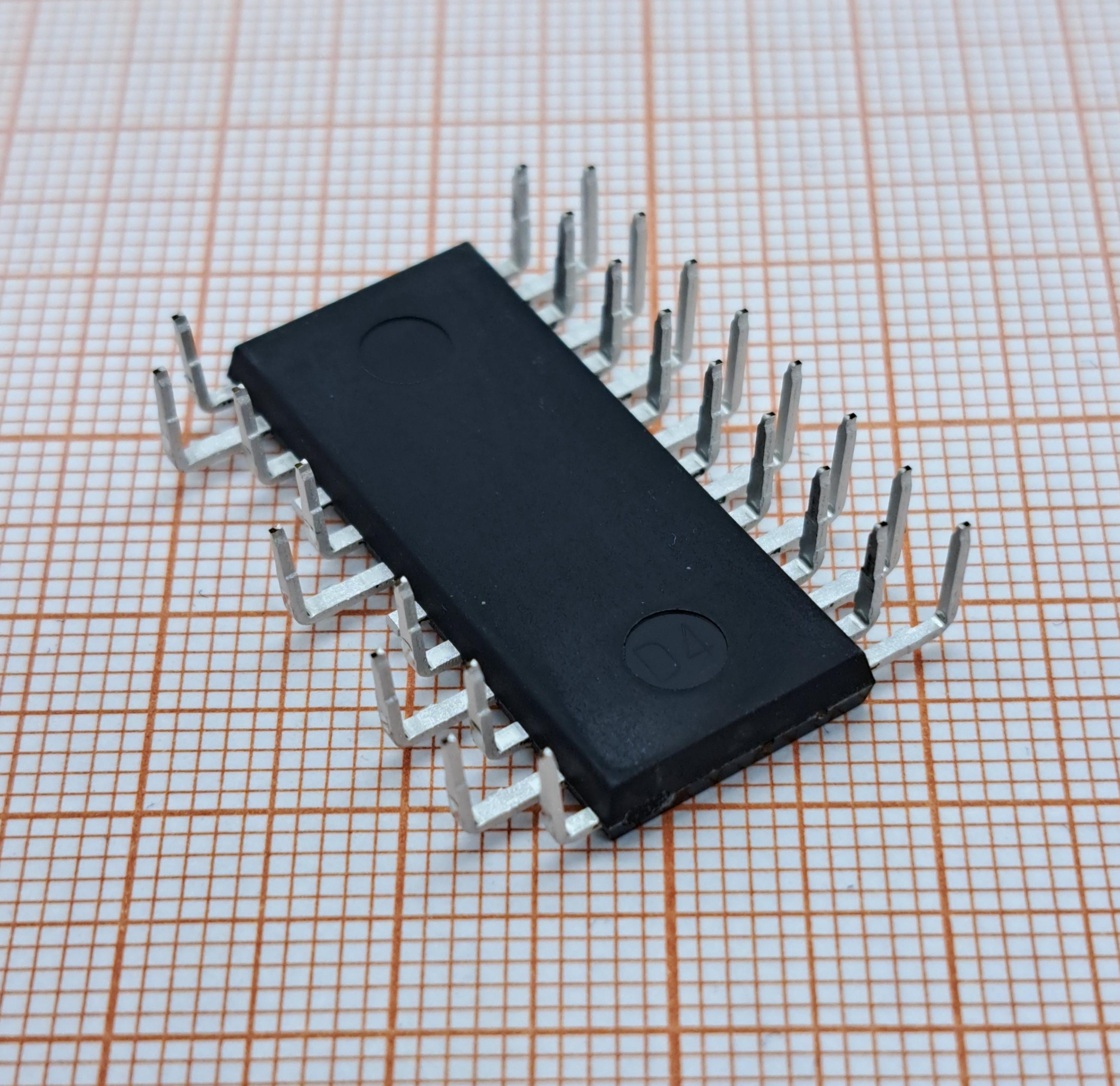

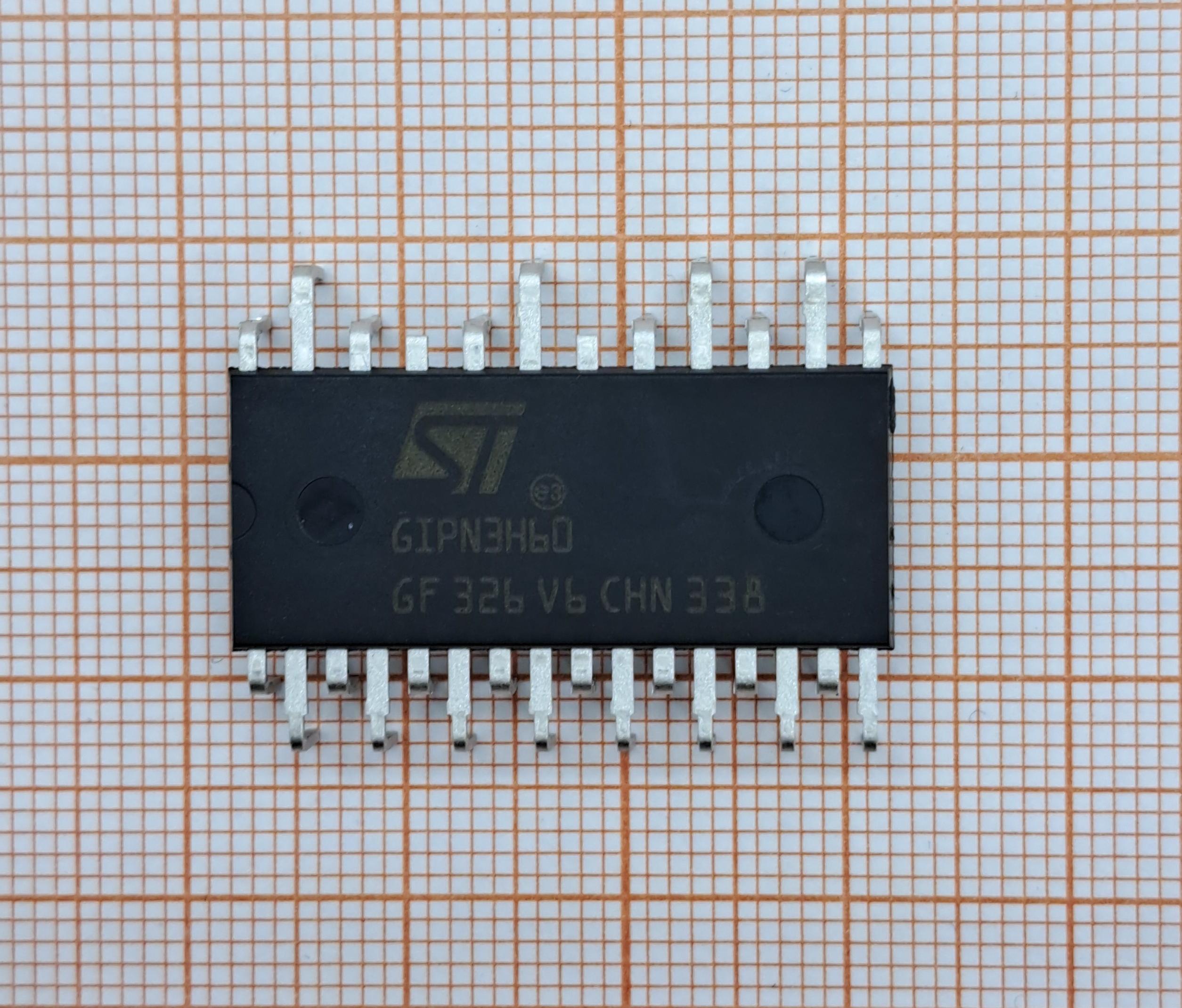

STGIPN3H60 — интеллектуальный силовой модуль (IPM) от STMicroelectronics, предназначенный для построения компактных и высокопроизводительных приводов переменного тока (AC motor drive). Модуль оптимизирован для применений с ограниченным пространством для монтажа, например встроенных моторных систем и маломощных устройств.
STGIPN3H60 включает:
- шесть IGBT-транзисторов с диодами свободного хода (freewheeling diodes);
- три полумостовых интегральных схемы высокого напряжения (HVIC) для управления затворами;
- операционный усилитель (для продвинутого измерения тока);
- компаратор (для защиты от неисправностей).
Это фактически готовый трёхфазный инверторный мост (3-phase IGBT inverter bridge): модуль объединяет силовую часть и управляющую логику в одном корпусе.
Ключевые характеристики:
1. Номинальное напряжение коллектор-эмиттер (Vces): 600 В.
2. Непрерывный коллекторный ток при 25 °C: 3 А.
3. Количество фаз: 3.
4. Тип корпуса: NDIP, 26-контактный PowerDIP-модуль.
Особенности:
- оптимизирован для низкого уровня электромагнитных помех (ЭМП);
- поддерживает входы CMOS/TTL с гистерезисом и резисторами подтяжки для напряжений 3,3 В, 5 В и 15 В;
- включает функцию блокировки при пониженном напряжении (Undervoltage Lockout);
- имеет внутренний бутстрепный диод;
- реализована функция взаимной блокировки (Interlocking Function) для предотвращения одновременного включения верхних и нижних ключей в полумосте;
- функция интеллектуального отключения (Smart Shutdown) позволяет немедленно отключать выходные каскады при срабатывании компаратора защиты;
- оптимизированная разводка выводов для упрощения проектирования печатной платы.
Области применения:
- трёхфазные инверторы для управления двигателями;
- посудомоечные машины;
- компрессоры холодильников;
- системы отопления;
- вентиляторы кондиционеров;
- дренажные и рециркуляционные насосы.
