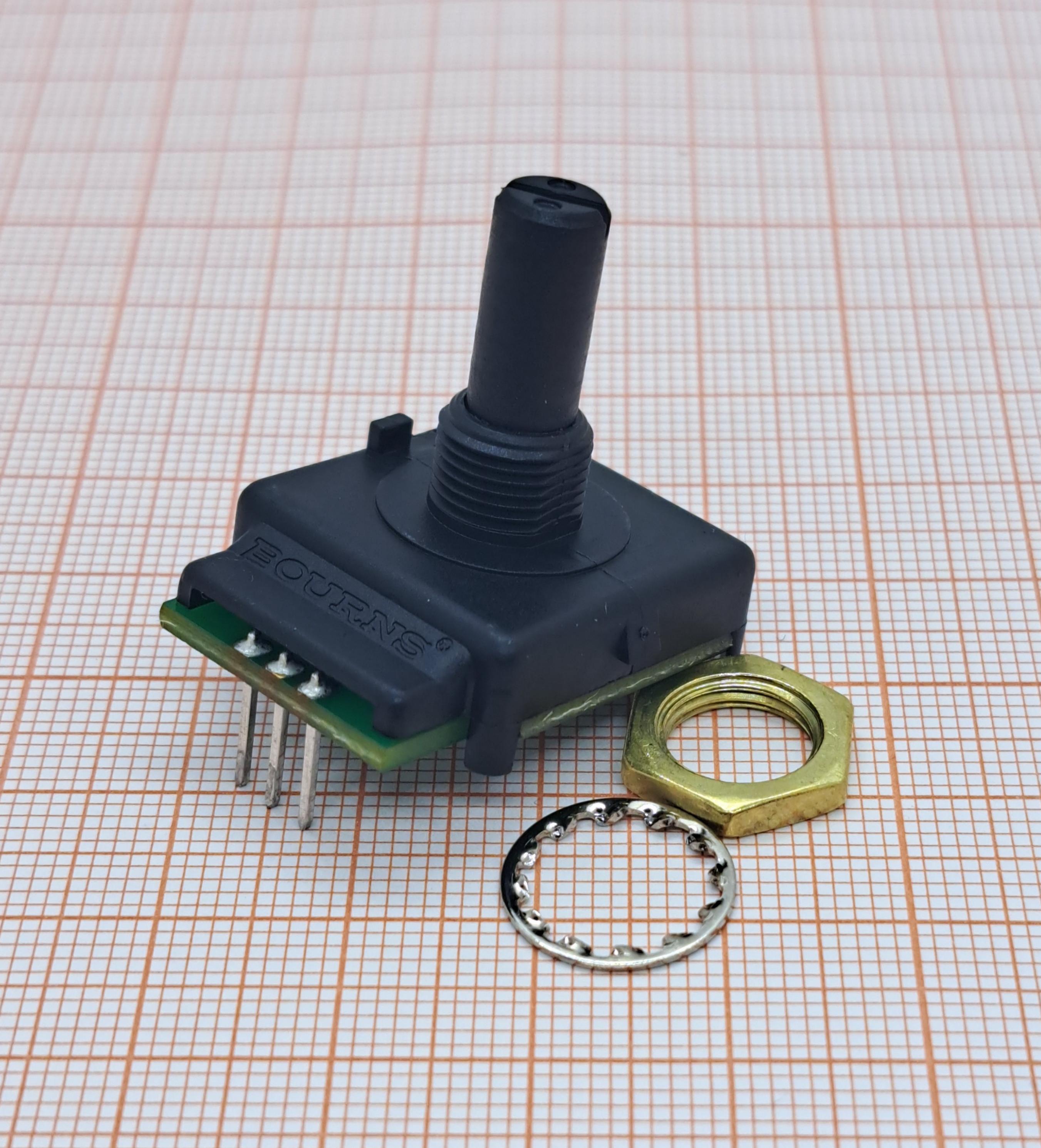

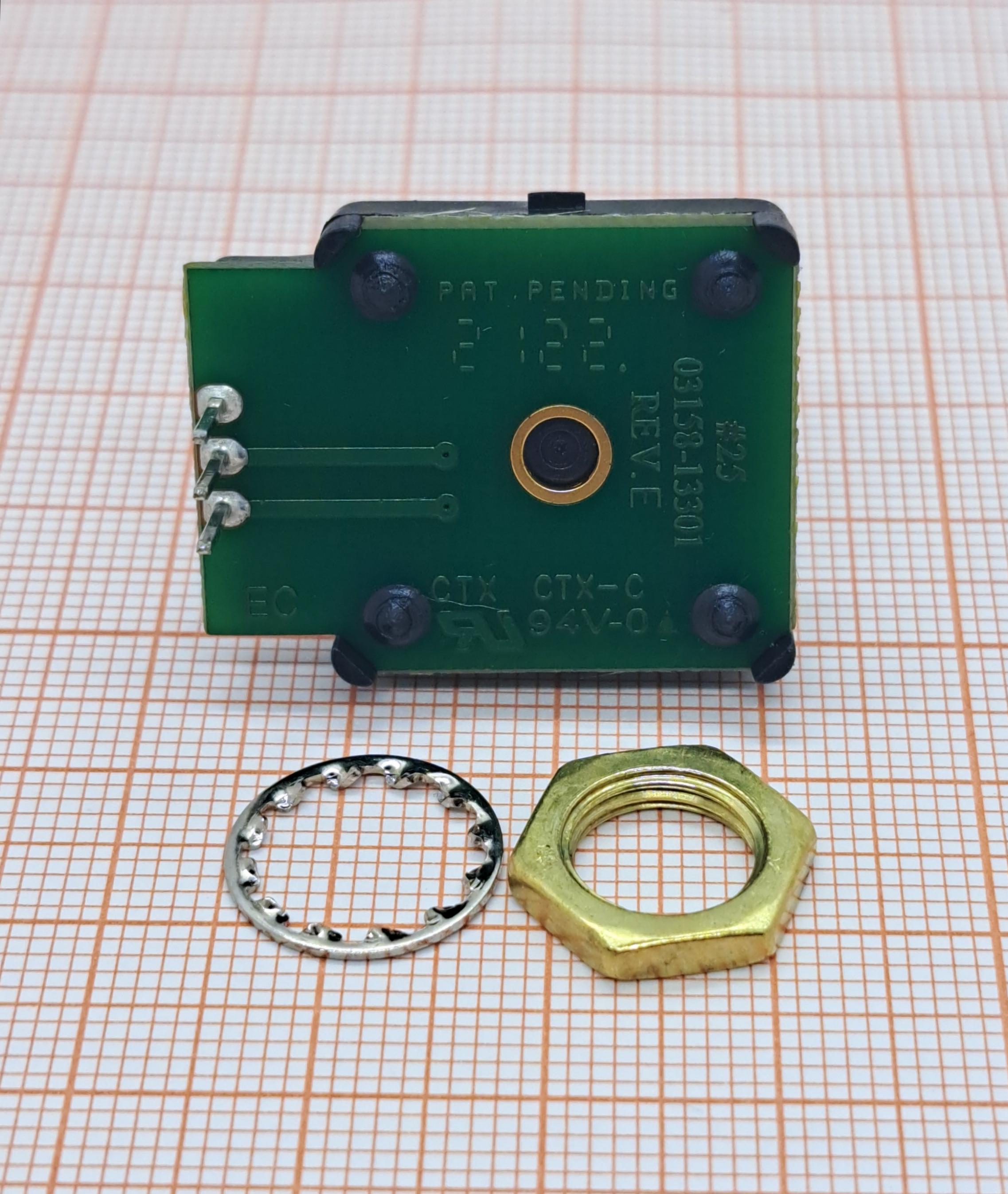

ECW0J‑B24‑AC0006L — механический инкрементальный (увеличивающий) энкодер производства Bourns (американская компания, основана в 1947 году, мировой лидер в пассивных компонентах, сенсорах и энкодерах, с фокусом на надежность, точность и компактность для промышленных и автомобильных приложений). Предназначен для точного измерения угла поворота вала и преобразования его в последовательность электрических импульсов. Применяется в системах управления, автоматизации, робототехнике, измерительном оборудовании и других областях, где требуется надёжный подсчёт угловых перемещений.
Ключевые характеристики:
1. Тип энкодера: механический, инкрементальный (quadrature).
2. Разрешение: 6 импульсов на оборот (6 PPR).
3. Диаметр вала: 6,35 мм (1/4″).
4. Длина вала: 19 мм.
5. Тип монтажа: сквозной монтаж на плату (THT).
6. Выходной сигнал: квадратурный (quadrature), совместим с типичными интерфейсами счётчиков/контроллеров.
7. Рабочий ток: 10 мА.
8. Минимальное количество циклов: 200 000.
Особенности и преимущества:
- механическая надёжность. Прочная конструкция и проверенный механизм обеспечивают долгий срок службы (не менее 200 тыс. циклов);
- простое подключение. Стандартные выводы PC Pin удобны для монтажа на печатную плату;
- квадратурный выход. Позволяет определять направление вращения и повышает точность счёта за счёт двух каналов с фазовым сдвигом.
Компактность. Малые габариты позволяют встраивать энкодер в ограниченные пространства.
Области применения:
1. Промышленная автоматика (панели управления, приводы).
2. Робототехника (определение положения суставов/осей).
3. Измерительные приборы (угловые датчики).
4. Офисная и бытовая техника (регуляторы громкости, настройки параметров).
5. Системы позиционирования с невысокими требованиями к разрешению.
ECW0J‑B24‑AC0006L — экономичный и надёжный инкрементальный энкодер с разрешением 6 PPR. Подходит для задач, где критичны: долговечность, простота интеграции, доступность по цене. Его компактные размеры и стандартный интерфейс делают его универсальным решением для многих приложений автоматизации и управления.
