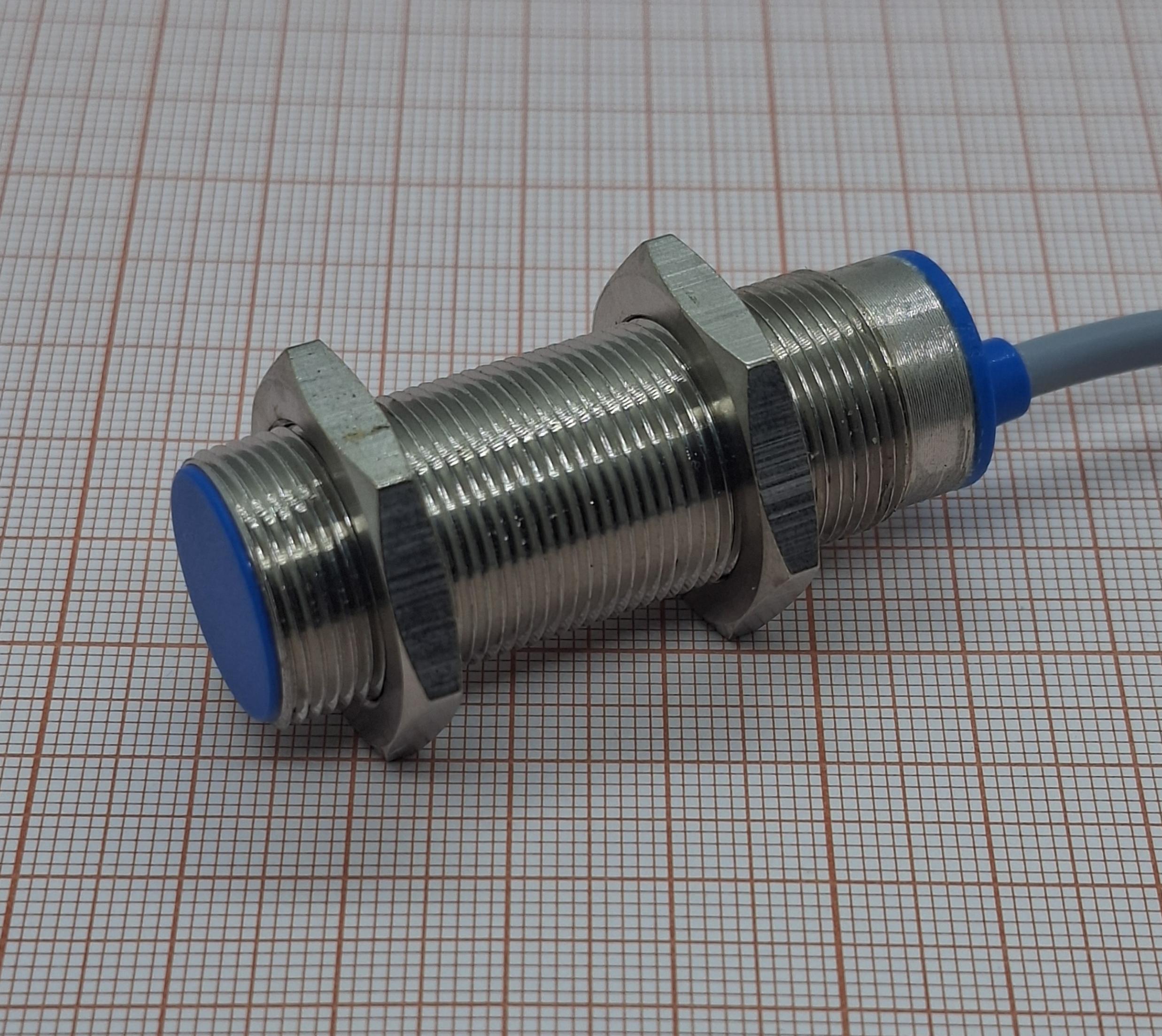

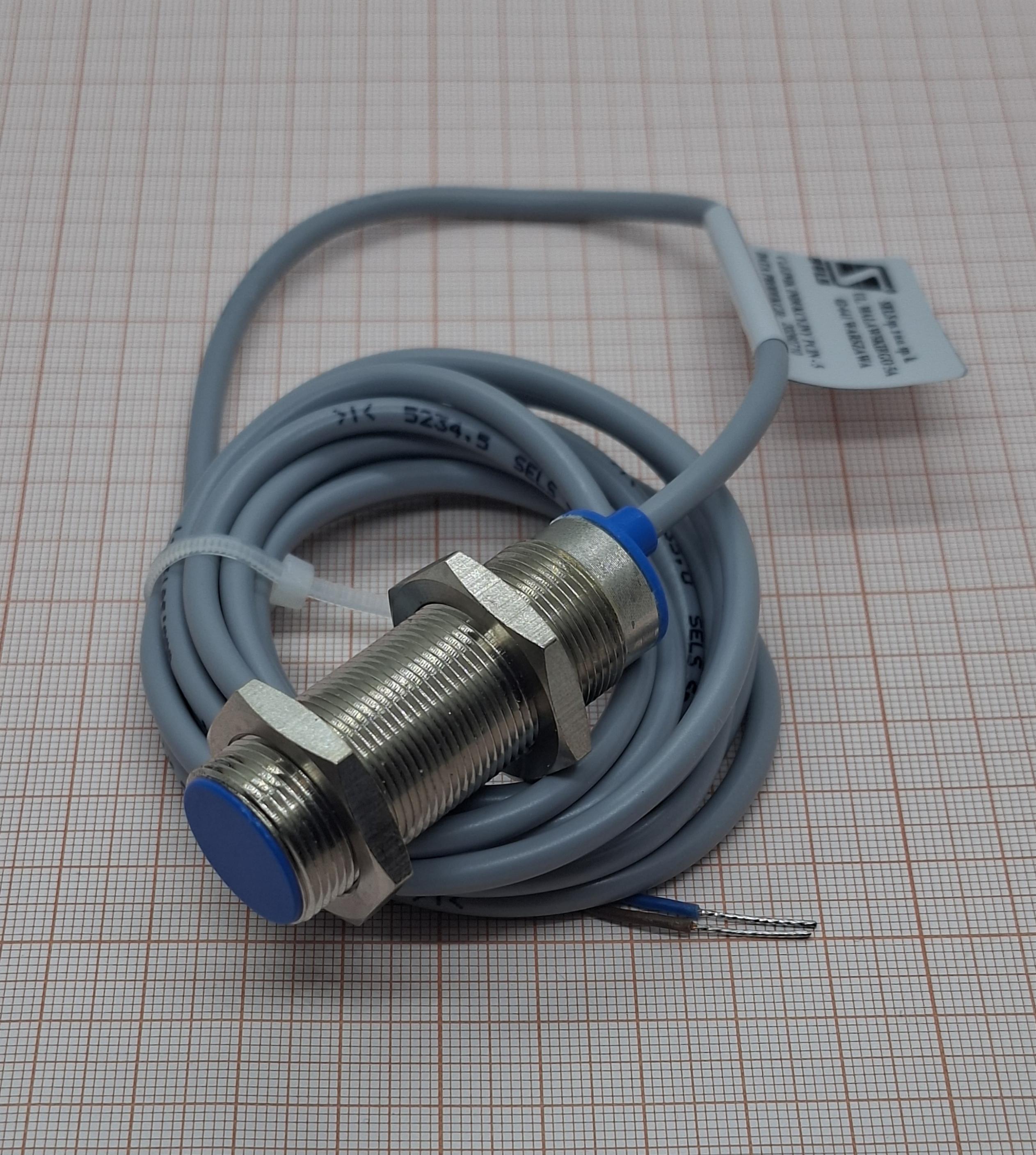

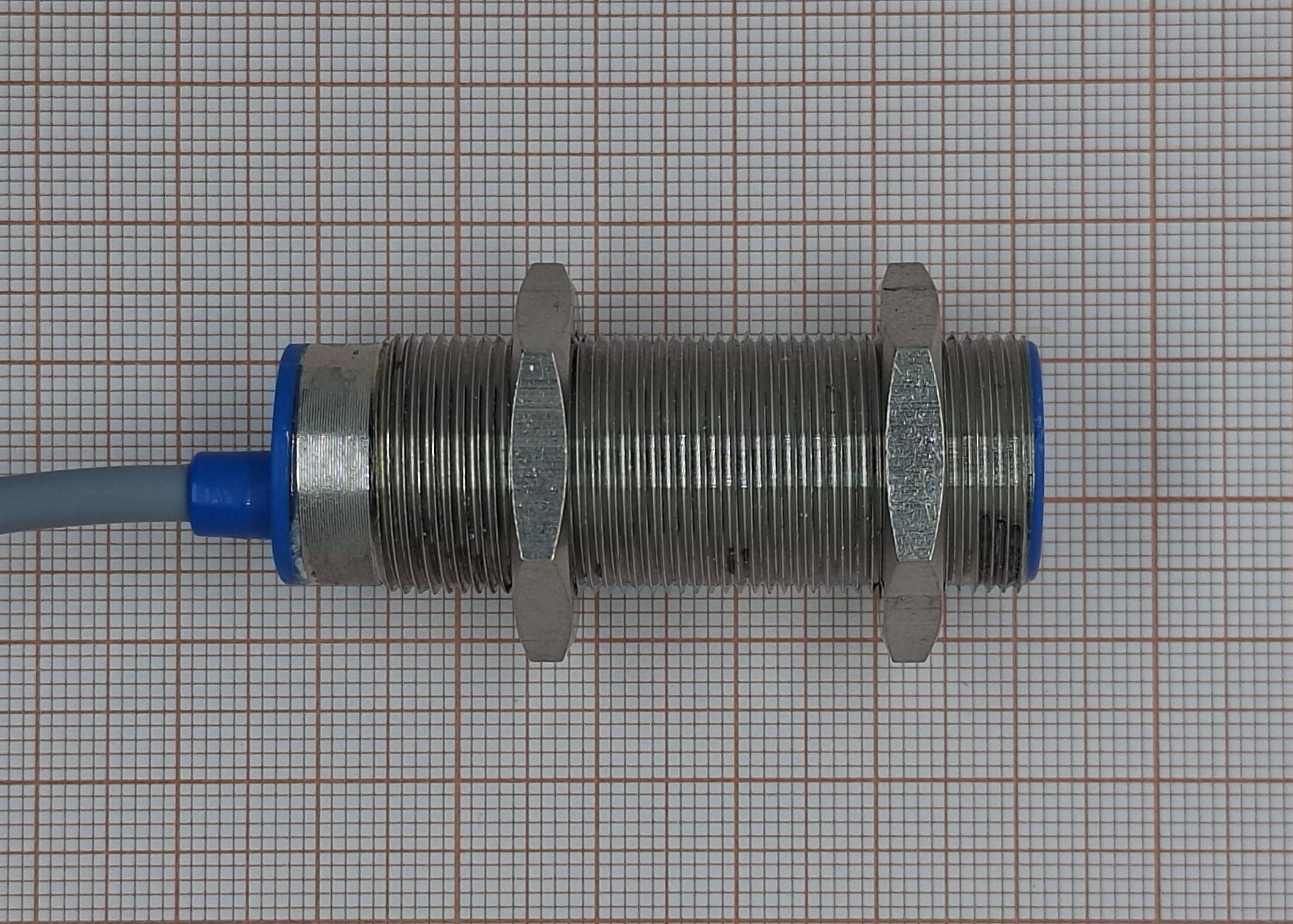

PCIN-5 — это индуктивный бесконтактный датчик положения с выходом типа NAMUR и взрывозащищённым исполнением, производимый польской компанией SELS. Он обнаруживает металлические объекты на расстоянии до 5 мм без физического контакта и предназначен для работы во взрывоопасных зонах — там, где обычные датчики использовать нельзя из-за риска искрообразования.
Индуктивный датчик работает на принципе электромагнитной индукции. Внутри датчика находится катушка на ферритовом сердечнике, которая создаёт высокочастотное электромагнитное поле перед активной поверхностью. Когда в это поле попадает металлический объект, в нём возникают вихревые токи — они забирают энергию из колебательного контура, амплитуда генератора падает, и схема обработки фиксирует «есть объект».
Технические характеристики:
1. Тип датчика: индуктивный, бесконтактный.
2. Расстояние срабатывания: 0–5 мм.
3. Точность срабатывания: ±10 % (±0,1 мм).
4. Выходной сигнал: NAMUR (двухпроводной, токовый).
5. Напряжение питания: 7–18 В DC (номинальное 8,2 В).
6. Частота переключения: до 500 Гц.
7. Корпус: М18 (цилиндрический, резьбовой).
Примеры применения.
1. Нефтегазовая промышленность.
Контроль положения задвижек, клапанов, заслонок на трубопроводах с горючими газами и жидкостями. Датчик фиксирует «открыто/закрыто» по положению металлического флажка на штоке клапана. Именно здесь критически важна искробезопасность — обычные датчики PNP/NPN применять нельзя.
2. Химические производства.
Обнаружение положения деталей в реакторах, мешалках, дозаторах, где в воздухе могут присутствовать пары растворителей и горючих газов. Датчик устанавливается во взрывоопасной зоне, а барьер искрозащиты — в безопасной зоне (за пределами помещения или в специальном шкафу).
3. Угольные шахты и горно-рудное производство.
Контроль положения конвейерных механизмов, шлюзовых затворов, дверей. В подземных выработках, опасных по метану и угольной пыли, датчики NAMUR с маркировкой Ex ia — единственный разрешённый тип индуктивных датчиков.
4. Фармацевтика.
Контроль положения клапанов и приводов в чистых помещениях. Датчики NAMUR устойчивы к агрессивным чистящим средствам, а искробезопасность важна там, где используются легковоспламеняющиеся растворители (спирты, ацетон).
5. Пищевая промышленность.
Обнаружение металлических деталей на конвейерах: банок, крышек, фольгированных упаковок. IP67 позволяет работать в условиях регулярной мойки, а взрывозащита — в зонах, где используются спиртовые дезинфекторы.
6. Системы контроля уровня и потока.
Контроль наличия металлического поплавка в указателях уровня, обнаружение прохождения металлических заготовок в потоке. Датчик реагирует только на металлические объекты, поэтому нечувствителен к воде, маслам, пыли и неметаллическим материалам.
