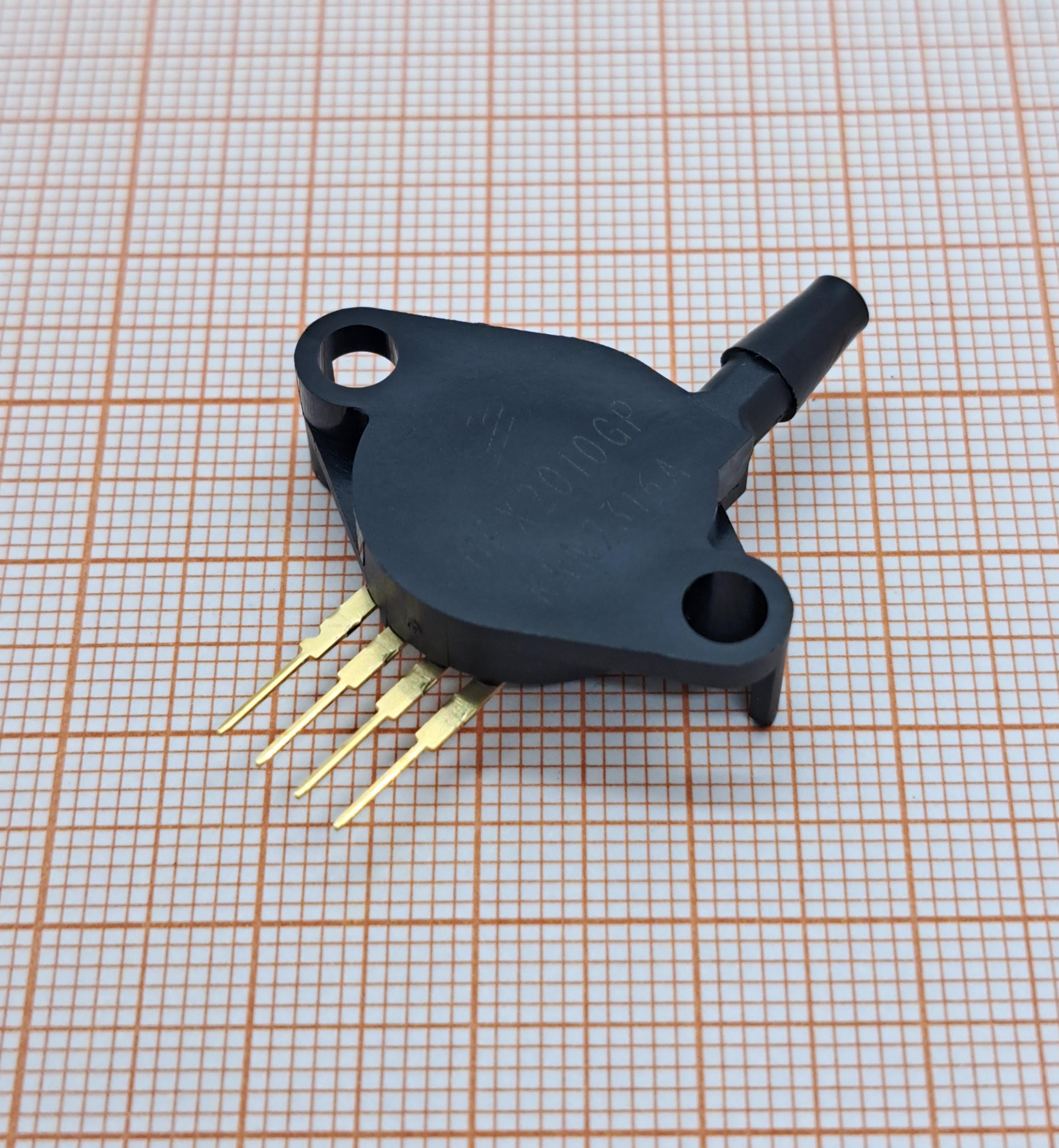

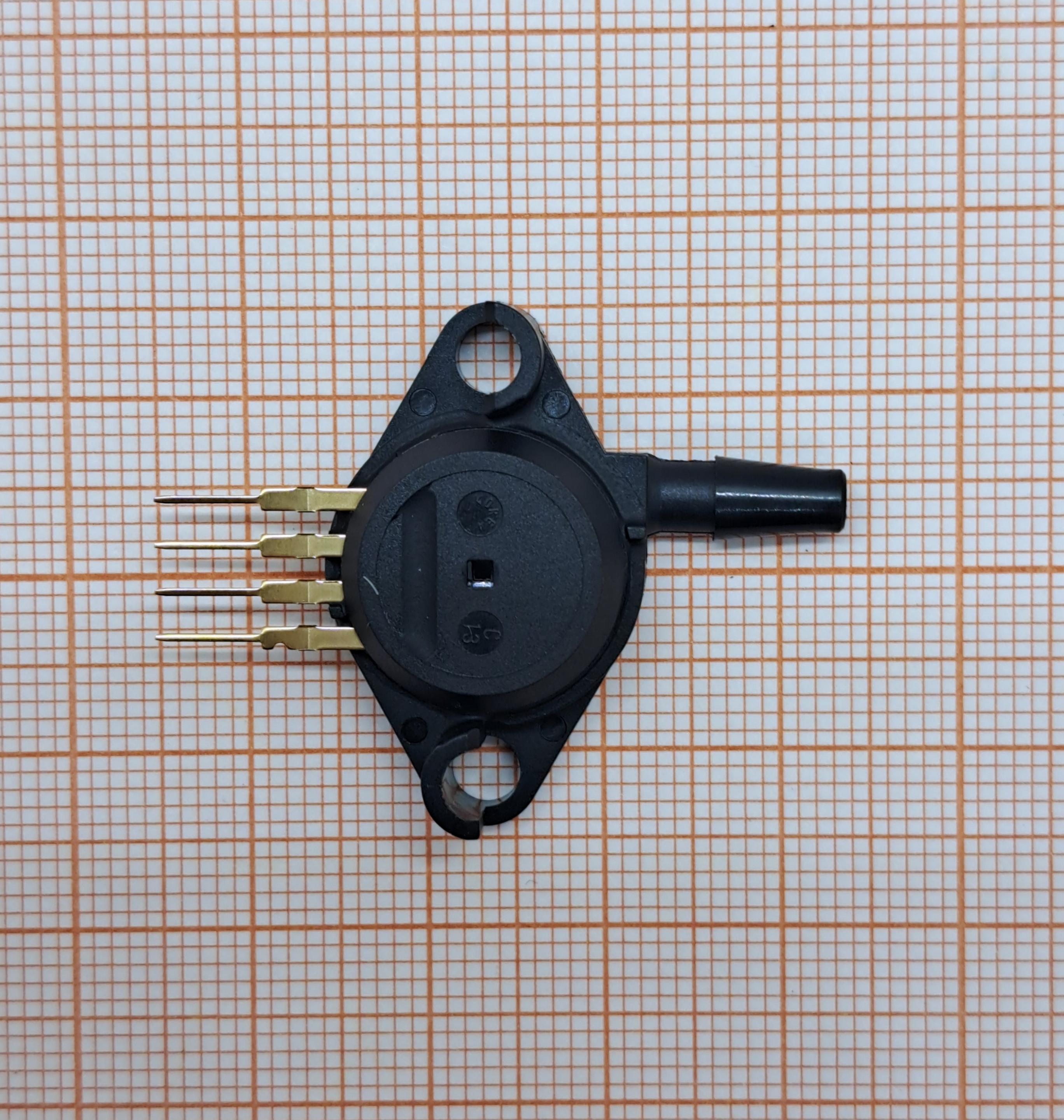

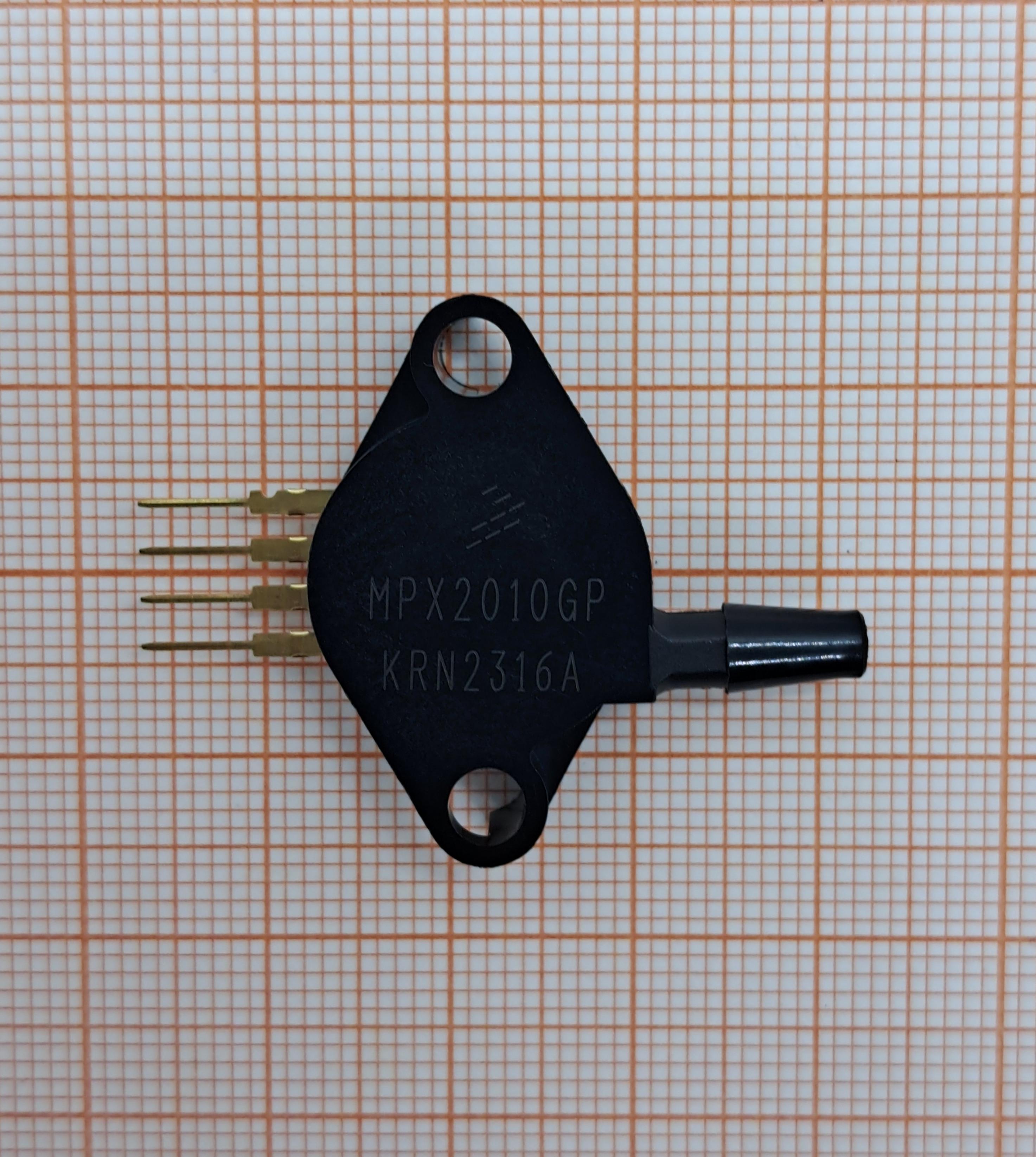

MPX2010GP — калиброванный пьезорезистивный датчик давления с температурной компенсацией от компании NXP Semiconductors (ранее Freescale). Предназначен для точного измерения относительного давления. Подходит для применения в промышленных, медицинских и бытовых системах, где требуется высокая точность и стабильность показаний.
Основные технические характеристики:
1. Диапазон измерения давления: 0–10 кПа (0–1,45 PSI).
2. Точность измерений: ±1% (включая линейность).
3. Выходной сигнал: 0–25 мВ (при напряжении питания 10 В).
4. Чувствительность: 0,5 мВ/В.
5. Напряжение питания: 10–16 В DC.
6. Время отклика: 1 мс (1000 μс).
Конструктивные параметры:
- корпус: 4‑контактный SIP‑модуль (для монтажа в отверстия);
- подключение давления: штуцер с барб‑соединением (Male, 4,93 мм) под трубку;
- вес: 3,25 г.
Ключевые преимущества
1. Калибровка на заводе — не требует дополнительной настройки перед эксплуатацией.
2. Температурная компенсация — стабильность показаний в широком диапазоне температур.
3. Высокая точность (±1%) — подходит для критичных приложений.
4. Быстродействие — время отклика 1 мс.
5. Устойчивость к перегрузкам.
6. Простота интеграции.
Типовые области применения:
1. Медицинская техника:
- аппараты искусственной вентиляции лёгких (ИВЛ);
- спирометры и дыхательные анализаторы;
- системы мониторинга давления в медицинских устройствах.
2. Промышленность:
- контроль давления в HVAC‑системах (отопление, вентиляция, кондиционирование);
- управление воздушными и газовыми потоками;
- промышленные контроллеры и датчики давления.
3. Бытовые и коммерческие системы:
- датчики давления в умных домах;
- измерительные приборы для бытового использования.
4. Научные исследования:
- лабораторные установки для измерения низких давлений.
