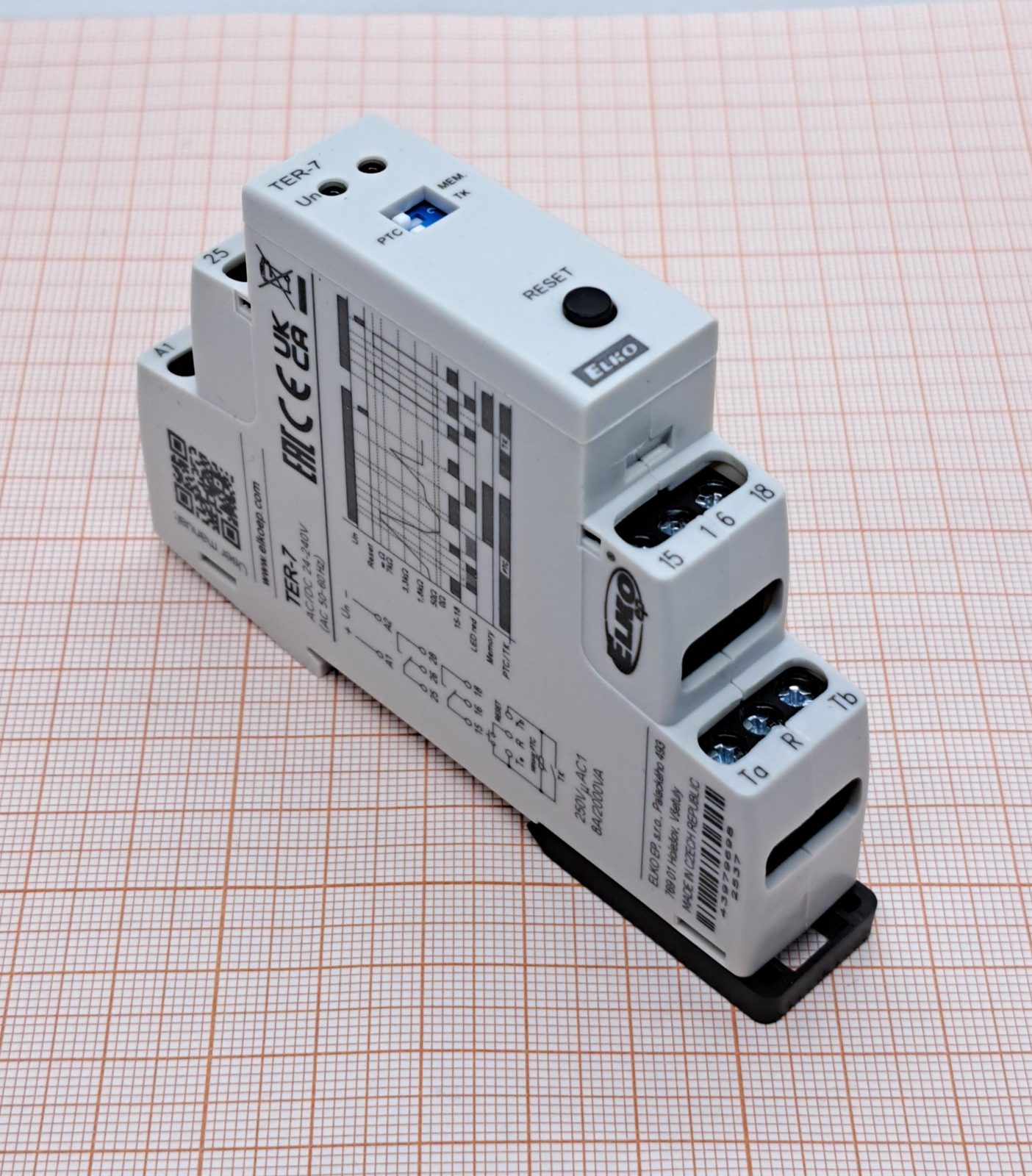

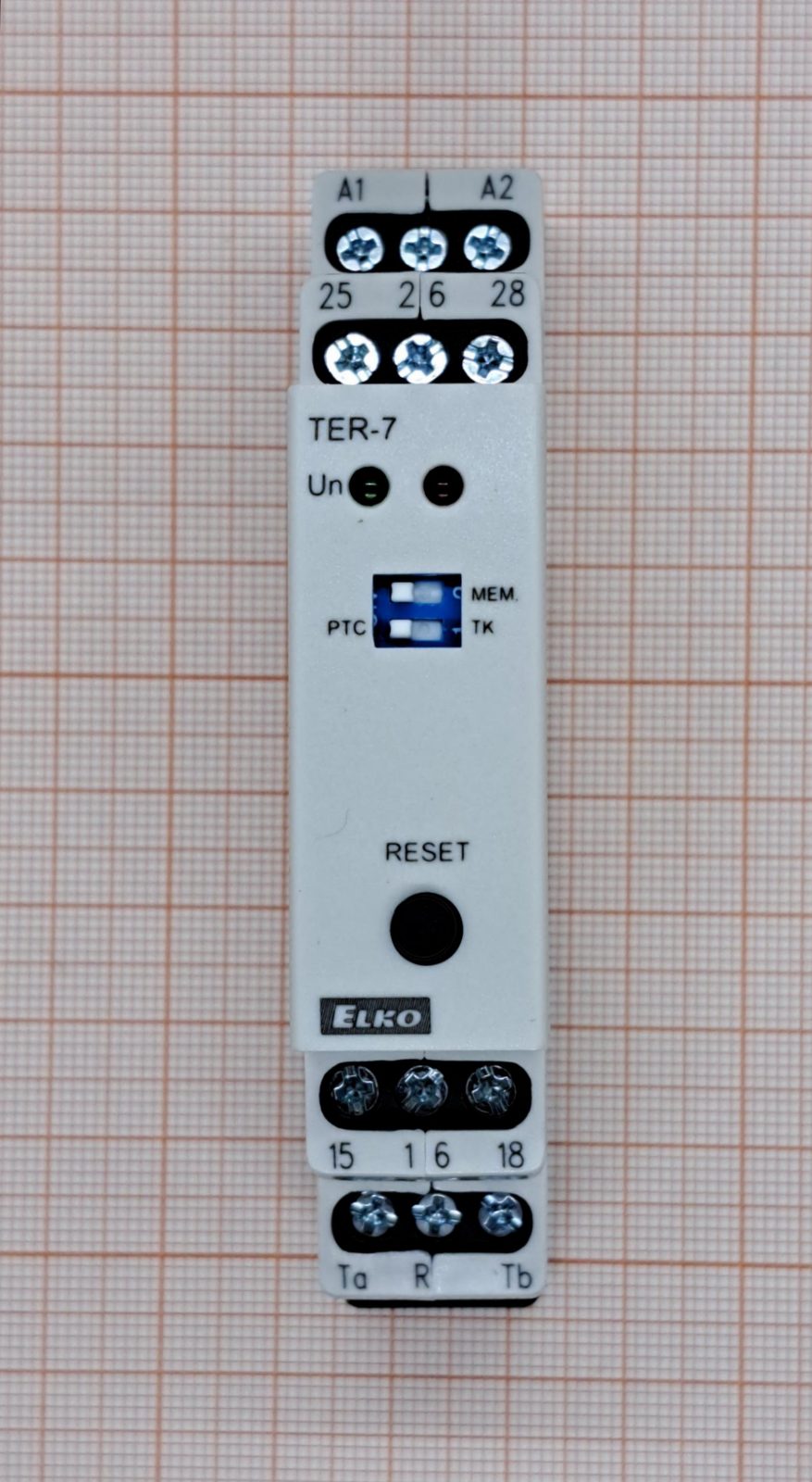

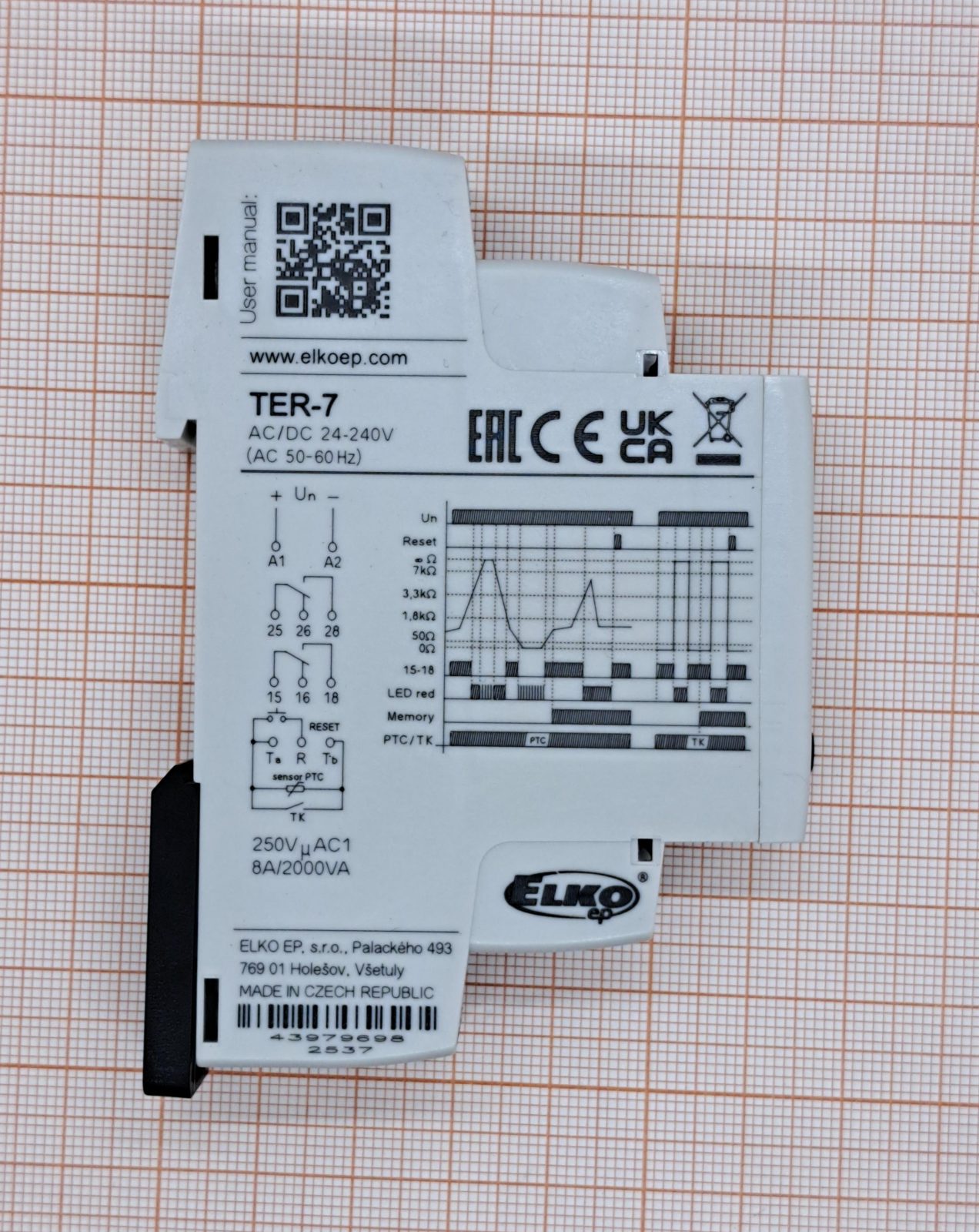

TER‑7 от ELKO Group (Латвия, основана в 1934 г. Лидер в производстве автоматики для отопления и энергосбережения) — специализированное реле для защиты электродвигателей путём контроля температуры их обмоток. Работает с PTC‑термисторами (позисторами), встроенными в обмотку двигателя или установленными как внешние датчики. Отличается простотой настройки, функцией памяти ошибок и гибкими вариантами сброса.
Основные функции:
- Контроль температуры обмотки двигателя по сопротивлению PTC‑термистора.
- Фиксированный уровень коммутации (не требует калибровки пользователем).
- Функция MEMORY: при ошибке реле блокируется до ручного вмешательства.
- Два способа сброса ошибки:
- кнопкой RESET на лицевой панели;
- дистанционно (по двум проводам).
5. Индикация состояния: мигающий красный LED при превышении температуры.
6. Контроль целостности датчика (обрыв/КЗ).
Ключевые технические параметры:
- тип датчика: PTC (встроенный или внешний);
- диапазон контролируемых сопротивлений: 50Ом - 1,5 кОм;
- напряжение питания: AC/DC 24–240 В (универсальное);
- способ установки: на DIN‑рейку (одномодульное исполнение);
- степень защиты: IP20;
- габаритные размеры (В × Ш × Г): 90×17,6×64 мм.
- рабочая температура: от -20 до 55°C.
Конструктивные особенности:
- Компактный корпус: занимает 1 модуль на DIN‑рейке.
- Гальваническая развязка: клеммы датчика можно замкнуть на PE без повреждения устройства.
- Интуитивная индикация: светодиодный индикатор состояния (красный — авария).
- Универсальность питания: работает как от сети переменного, так и постоянного тока.
- Защита от помех: устойчивость к кратковременным скачкам напряжения.
Принцип работы: реле отслеживает сопротивление PTC‑датчика, встроенного в обмотку двигателя. При превышении порога сопротивления (перегрев) реле размыкает выходные контакты, отключая питание двигателя. В случае ошибки (обрыв датчика, КЗ) реле блокируется (функция MEMORY) и требует ручного сброса.
Области применения:
- защита асинхронных и синхронных электродвигателей от перегрева;
- системы вентиляции и кондиционирования;
- насосные станции и компрессорные установки;
- конвейерные линии и промышленное оборудование;
- приложения, где критична надёжность работы двигателя при перепадах температур.
Преимущества:
- Простота настройки: фиксированный порог срабатывания, не требует регулировки.
- Надёжность: защита от ложных срабатываний благодаря контролю целостности датчика.
- Гибкость монтажа: DIN‑рейка, универсальное питание.
- Удобство обслуживания: визуальная индикация и два способа сброса.
- Экономичность: отсутствие необходимости в дополнительных блоках питания.
- Долговечность: устойчивость к промышленным помехам и перепадам напряжения.
TER‑7 — оптимальное решение для защиты электродвигателей в промышленных и коммерческих системах. Рекомендован для: модернизации существующих систем защиты двигателей; новых проектов с требованиями к компактности и универсальности; приложений, где критичен быстрый отклик на перегрев.
