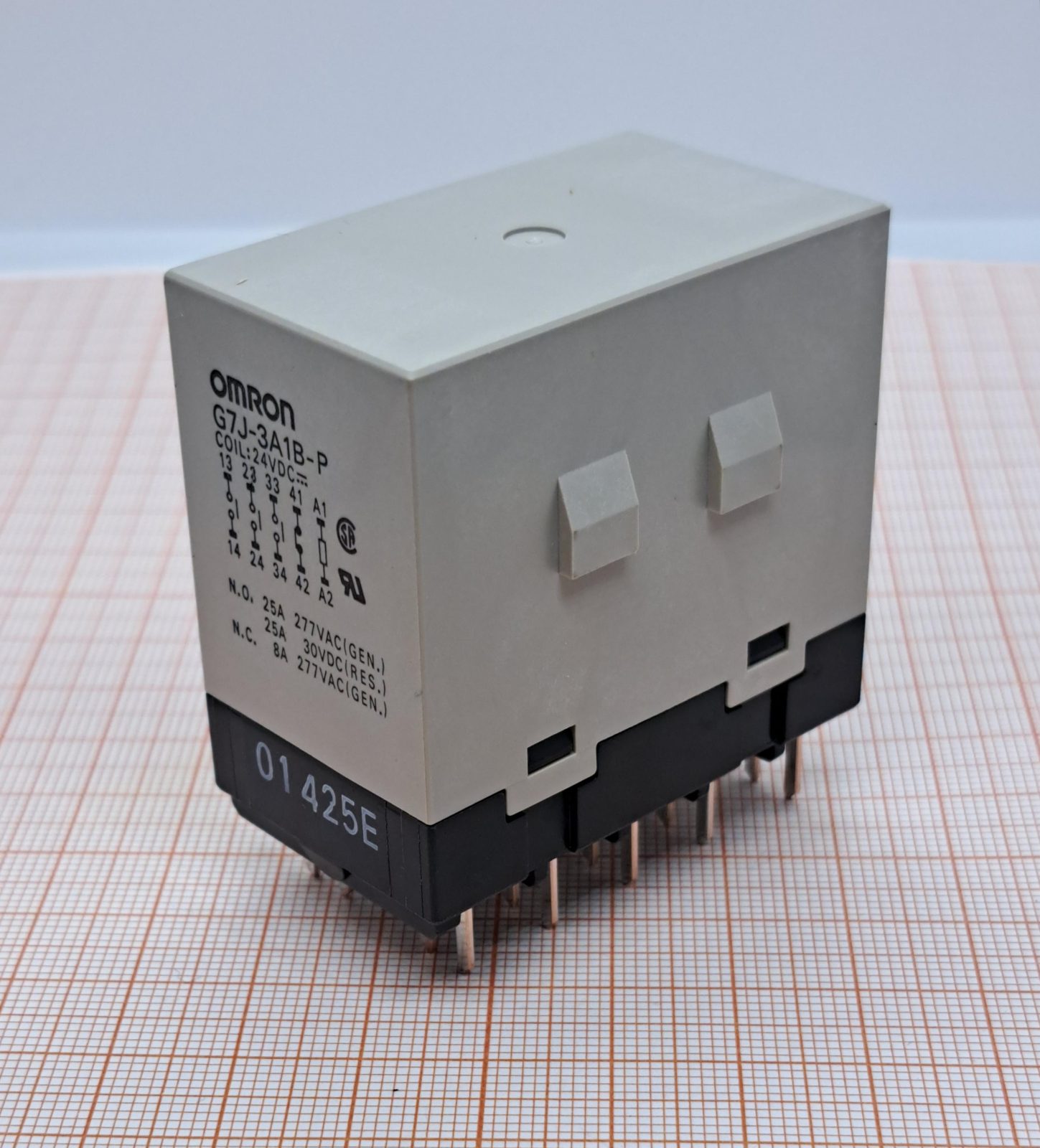

Реле G7J-3A1B-P 24VDC от Omron — это электромагнитное силовое реле для печатного монтажа (PCB), предназначенное для коммутации высоких нагрузок в промышленной и коммерческой аппаратуре. Оно обеспечивает надёжное переключение цепей с индуктивными и ёмкостными нагрузками.
Основные характеристики:
- Конфигурация контактов. 3 нормально-открытых (NO) и 1 нормально-закрытый (NC) канал (3PST-NO + SPST-NC).
- Напряжение катушки: 24 В постоянного тока (DC).
- Максимальный ток контактов: 25 А.
- Коммутируемое напряжение: до 30 В DC и до 277 В AC.
- Сопротивление контактов: 50 мОм.
- Рабочая температура: от -25 °C до +60 °C.

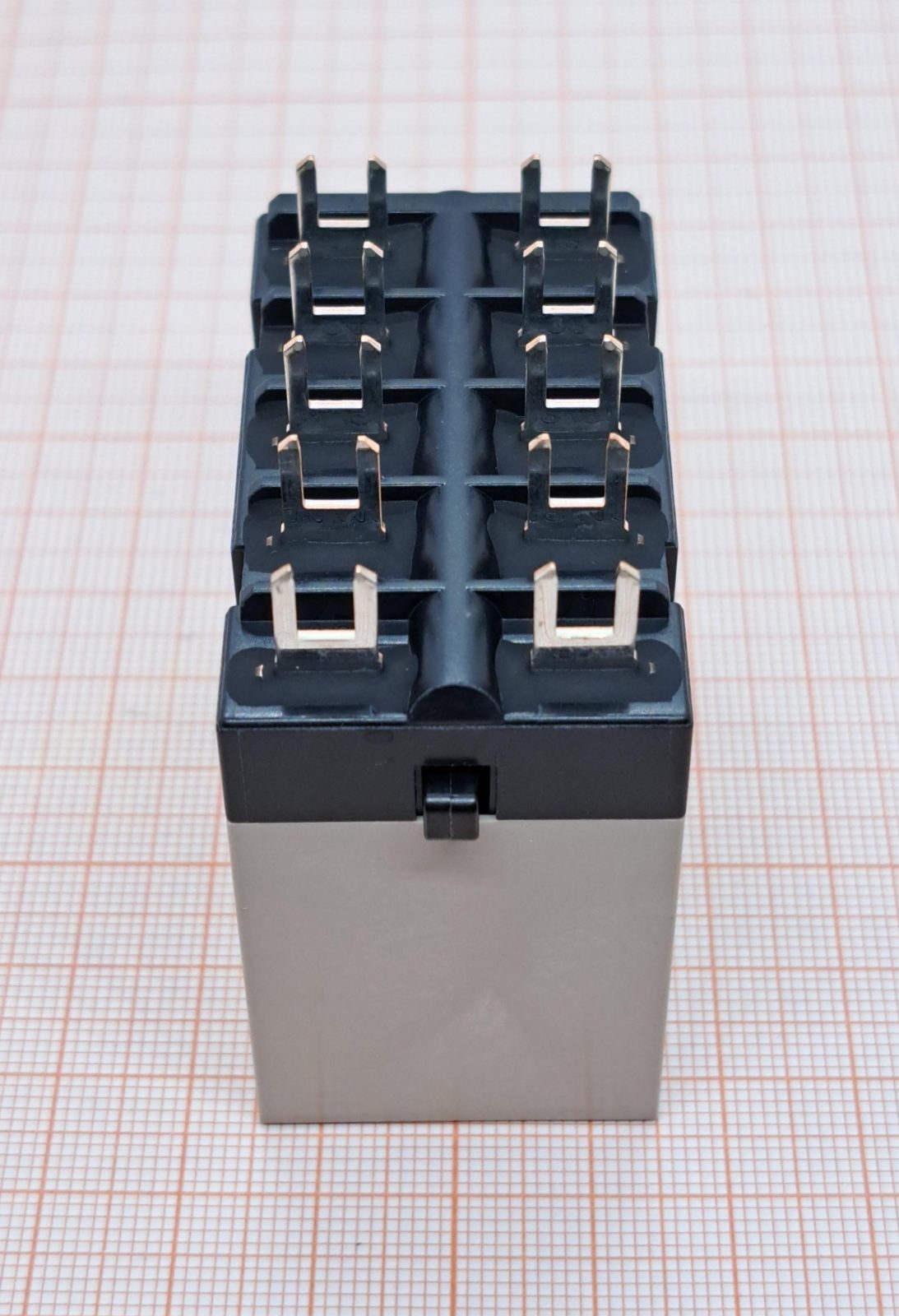

- Монтаж: печатный (PCB), выводы под пайку.

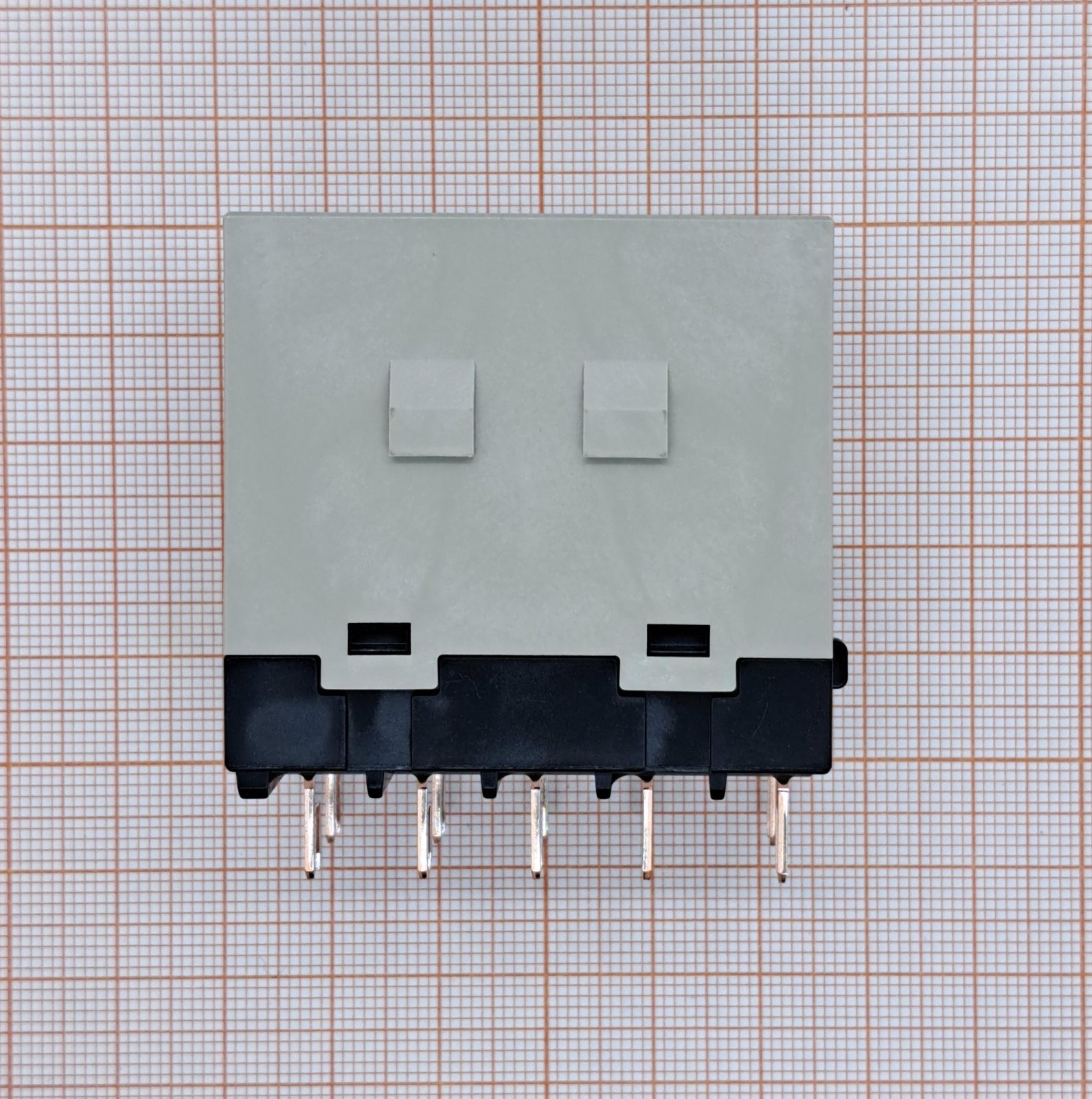

- Внешние размеры: 51,5 × 34,5 × 54,8 мм.
- Материал контактов: серебряный сплав (Ag alloy).
G7J-3A1B-P 24VDC используется в:
- источниках питания и ИБП;
- системах HVAC;
- промышленной автоматике;
- зарядных и распределительных модулях;
- оборудовании, где требуется гальваническая развязка, выдержка по изоляции и надёжное механическое переключение.
Конфигурация контактов позволяет строить цепи питания, резервирования и защитные схемы. Раздельная коммутация ветвей питания, а также использование нормально-закрытого канала для контроля или аварийного отключения повышает безопасность схем.
Особенности:
- Отсутствие дребезга контактов при кратковременном падении напряжения до 50% от номинального значения.
- Подходит для работы с индуктивными и ёмкостными нагрузками при условии использования мер подавления помех (например, обратного диода для катушки DC, RC-цепей или варисторов для силовых цепей).
