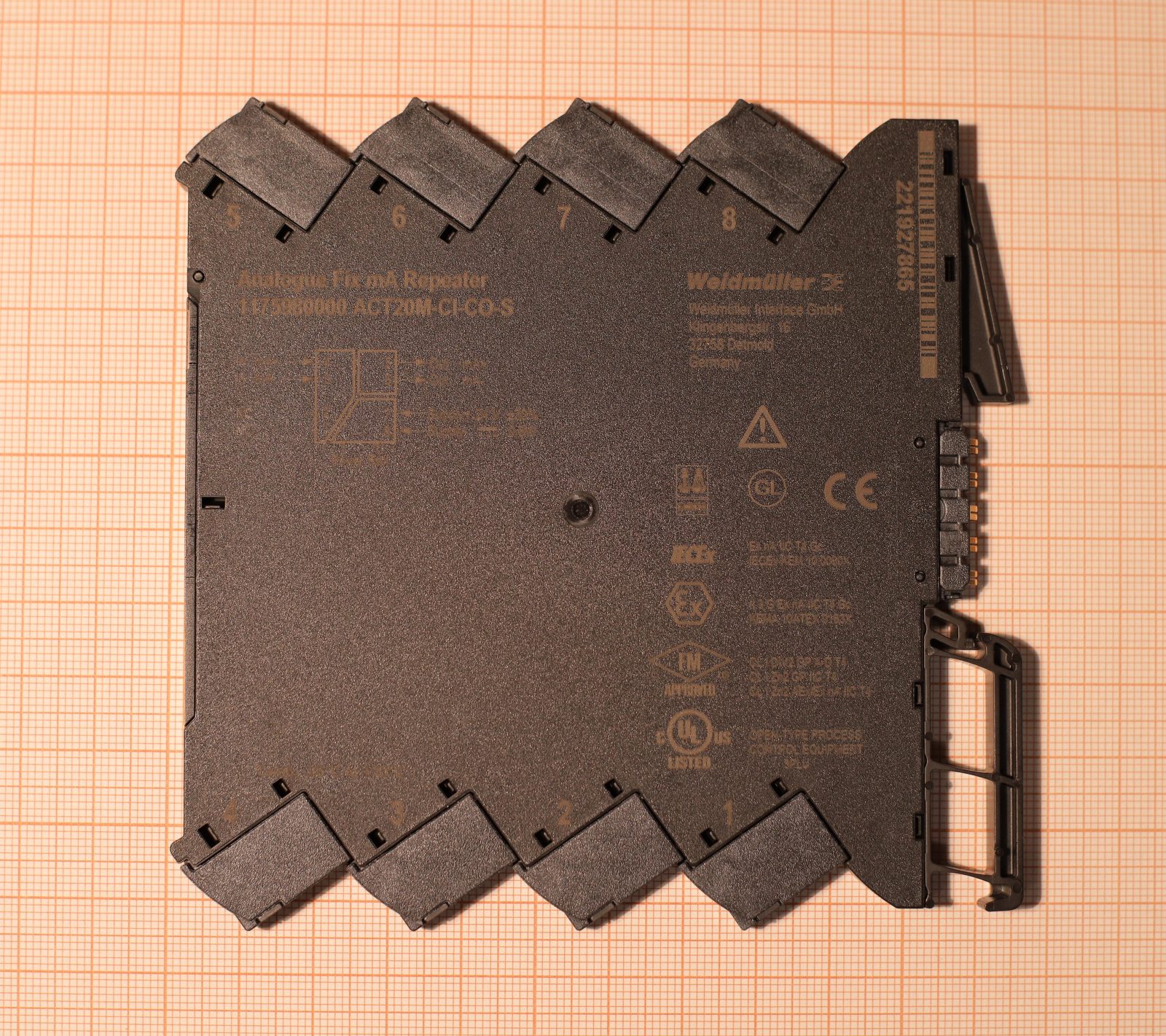

ACT20M-CI-CO-S — преобразователь аналоговых сигналов от Weidmüller, предназначенный для гальванической развязки и передачи аналоговых токовых сигналов по постоянному току. Устройство преобразует входной аналоговый токовый сигнал (0/4…20 мА) в выходной аналоговый токовый сигнал с обеспечением гальванической развязки. Источник питания гальванически развязан от входа и выхода.
Основные характеристики
- Количество каналов: одноканальный усилитель сигнала.
- Вход: 0/4…20 мА.
- Выход: 0/4…20 мА.
- Нагрузочное сопротивление: Менее 600 Ом.
- Напряжение питания: 24 В постоянного тока.
- Рабочая температура: От -25 °C до +70 °C.
- Степень защиты. IP20.
- Монтаж: На DIN-рейку TS 35.
- Размеры (Д/Ш/В). 114,3 мм × 6,1 мм × 112,5 мм.
Особенности:
- гальваническая развязка. 3-канальная гальваническая развязка до 2,5 кВ AC/DC всех цепей относительно друг друга. Испытательное напряжение — 2,5 кВ (вход-выход-питание);
- расчётное напряжение. 300 В AC/DC при категории перенапряжения II и степени загрязнения 2;
- соответствие стандартам. IEC 61010-1, EN 61326-1.
Устройство используется в промышленных системах автоматизации для передачи аналоговых сигналов с обеспечением гальванической развязки, что повышает надёжность и безопасность системы. Может применяться в зонах, где требуется соответствие стандартам ATEX.
