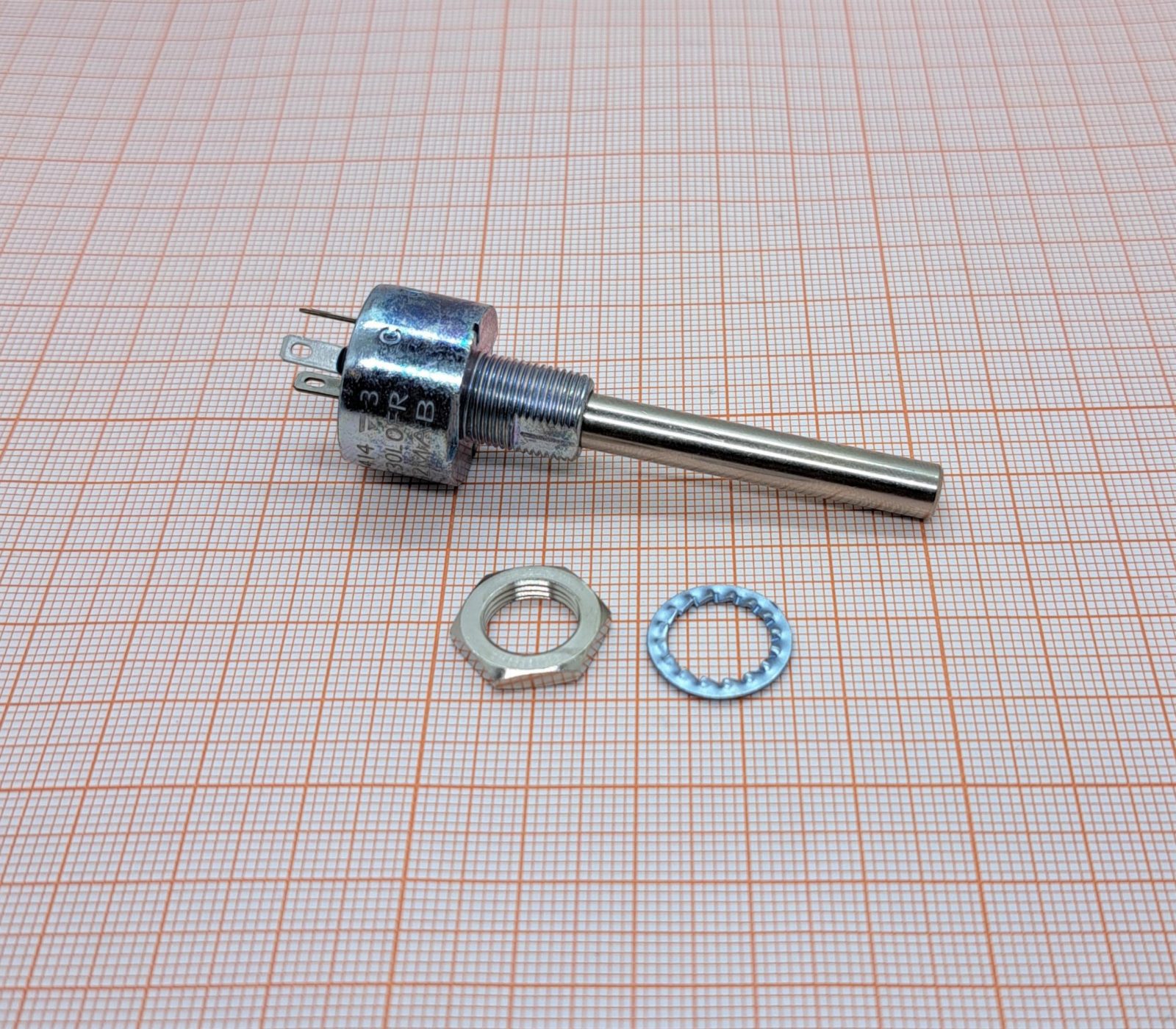

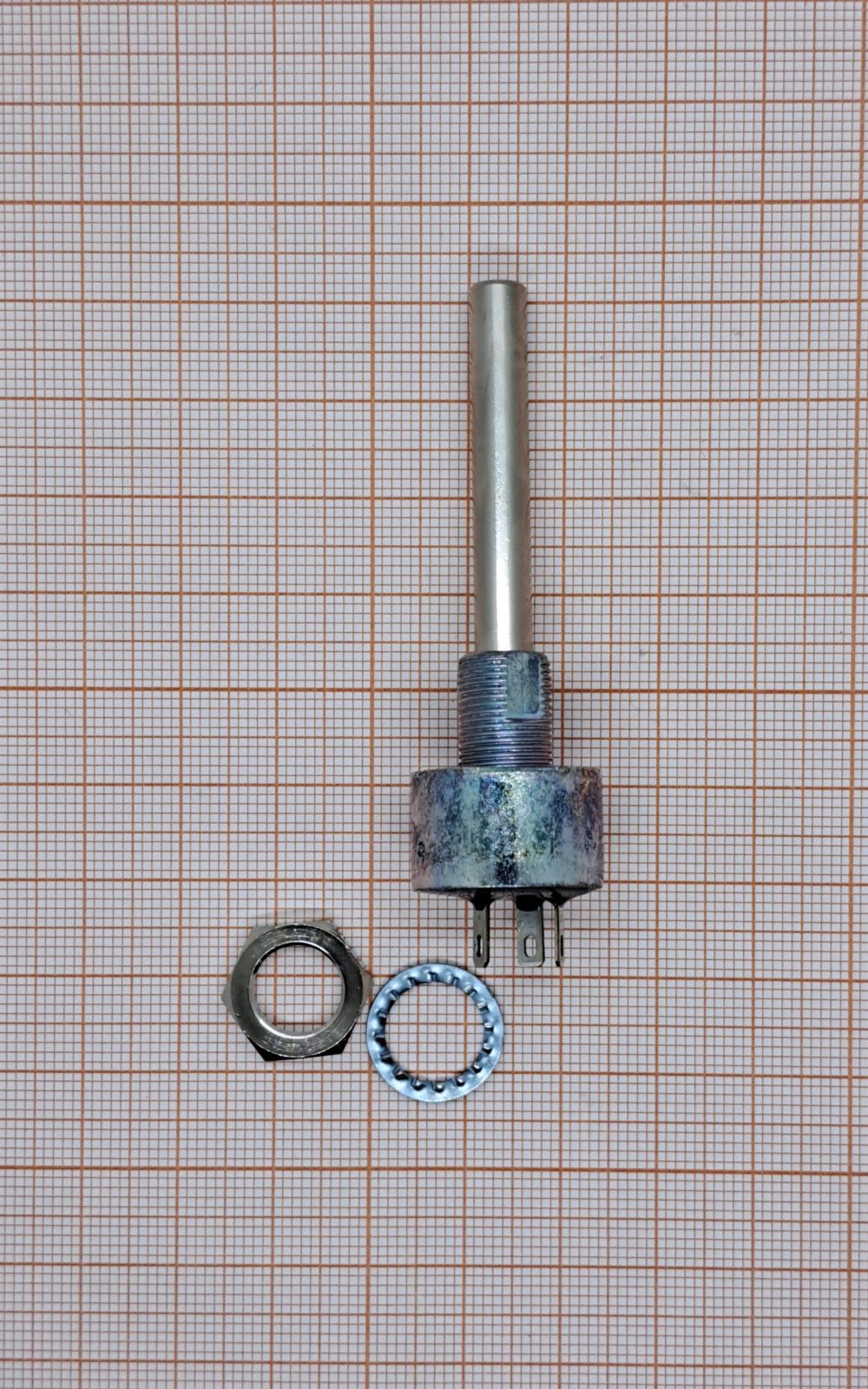

Потенциометр PE30L0FR102MAB производства Vishay — это осевой однооборотный регулирующий элемент с металлокерамической дорожкой. Он предназначен для использования в электронных схемах, где требуется ручная регулировка сопротивления.
Основные характеристики:
- Номинальное сопротивление: 1 кОм.
- Допуск: ±20%.
- Мощность: 3 Вт.
- Характеристика: Линейная.
- Температурный коэффициент: 150 ppm/°C.
- Рабочее напряжение (макс.): 300 В (постоянного тока).
- Рабочая температура: От -55 °C до 125 °C.
- Диаметр оси: 6 мм.
- Длина оси: 38 мм.
- Сопротивление изоляции (мин.): 1 МОм.
- Класс защиты: IP67.
- Угол поворота механический: 300 ± 5°.
- Угол поворота электрический: 270 ± 10°.
Принцип работы потенциометра:
- при подаче напряжения на два крайних вывода (например, на концы резистивной дорожки) на ней создаётся равномерное распределение потенциала;
- средний вывод, соединённый с подвижным контактом, снимает напряжение с определённой точки дорожки;
- положение ползунка определяет, какая часть резистивного элемента будет задействована в цепи. При перемещении ползунка изменяется соотношение сопротивлений между началом дорожки, точкой контакта и концом дорожки.
Таким образом, вращая ось потенциометра, можно плавно изменять выходное напряжение в пределах от 0 до значения, равного входному напряжению.
Особенности:
- Материал дорожки: металлокерамика (Cermet), обеспечивающая долговечность и стабильность характеристик.
- Применение: подходит для военных и промышленных приложений благодаря надёжности и широкому диапазону рабочих температур.
- Конструкция: гладкая ось, что упрощает монтаж и эксплуатацию.
