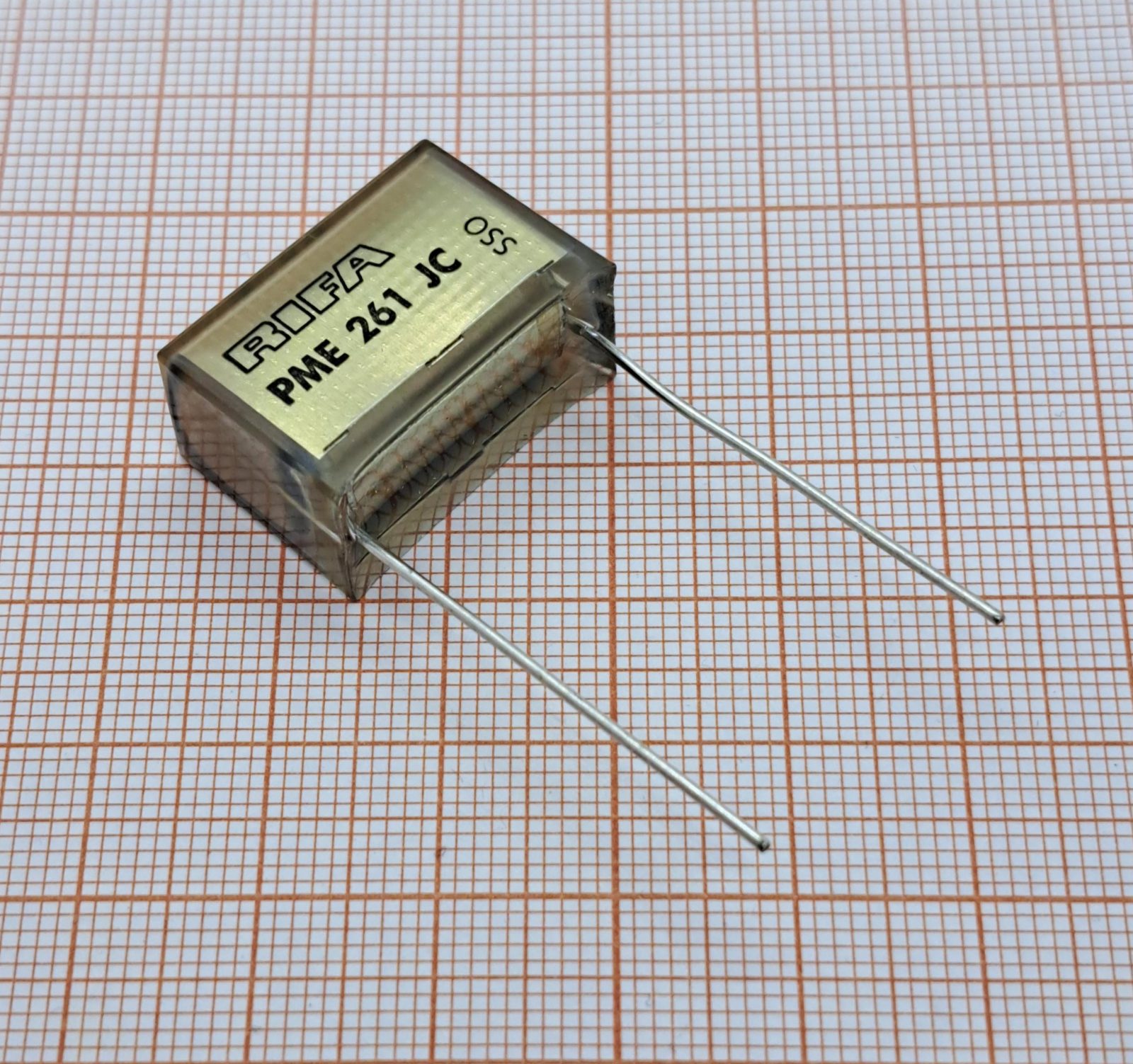

Конденсатор бумажный PME261JC6100KR30 KEMET

PME261JC6100KR30 — металлобумажный конденсатор с самовосстанавливающейся структурой от мирового лидера в производстве пассивных компонентов — компании KEMET.

Ключевые особенности:

• металлизированные обкладки;
• бумажный диэлектрик;
• самовосстановление при локальных пробоях;
• высокая надёжность и долговечность;
• устойчивость к импульсным нагрузкам.

Основные технические характеристики:

1. Номинальная ёмкость 100нФ.
2. Допуск ёмкости ±5%.
3. Номинальное напряжение 1000 В DC.
4. Рабочий температурный диапазон: от -40 до 100°C.
5. Тип монтажа: выводной (THT), аксиальные выводы.
6. Шаг выводов: 20,3 мм.
7. Корпус: компактный прямоугольный, пластик.

Конструкция:

• рулонная структура: бумага с металлизированными слоями скручена в рулон;
• диэлектрик: специальная конденсаторная бумага;
• обкладки: тонкий слой металла (алюминий/цинк), нанесённый на бумагу;
• герметизация: корпус заполнен компаундом для защиты от влаги;
• выводы: лужёная медь, аксиальное расположение.

Принцип самовосстановления: при локальном пробое диэлектрика металл вокруг повреждённого участка испаряется. Образуется изоляционный барьер. Конденсатор сохраняет работоспособность без короткого замыкания.

Преимущества:

1. Надёжность: самовосстановление продлевает срок службы.
2. Стабильность: сохранение ёмкости при старении и нагрузках.
3. Устойчивость: выдерживает импульсные токи до 10–20 А.
4. Безопасность: негорючий пластиковый корпус (UL 94 V-0).
5. Универсальность: подходит для постоянного и переменного тока.
6. Долговечность: срок службы 10000–20000 часов при номинальных условиях.

Области применения:

1. Силовая электроника:

• фильтры питания в высоковольтных источниках;
• коррекция коэффициента мощности (PFC);
• балласты газоразрядных ламп.

2. Аудиотехника:

• кроссоверы акустических систем («тёплый» звук);
• аналоговые фильтры в усилителях.

3. Промышленное оборудование:

• пусковые цепи электродвигателей;
• импульсные схемы управления;
• промышленные контроллеры.

4. Специальные устройства:

• генераторы высокого напряжения;
• лазерные системы;
• рентгеновское оборудование.
