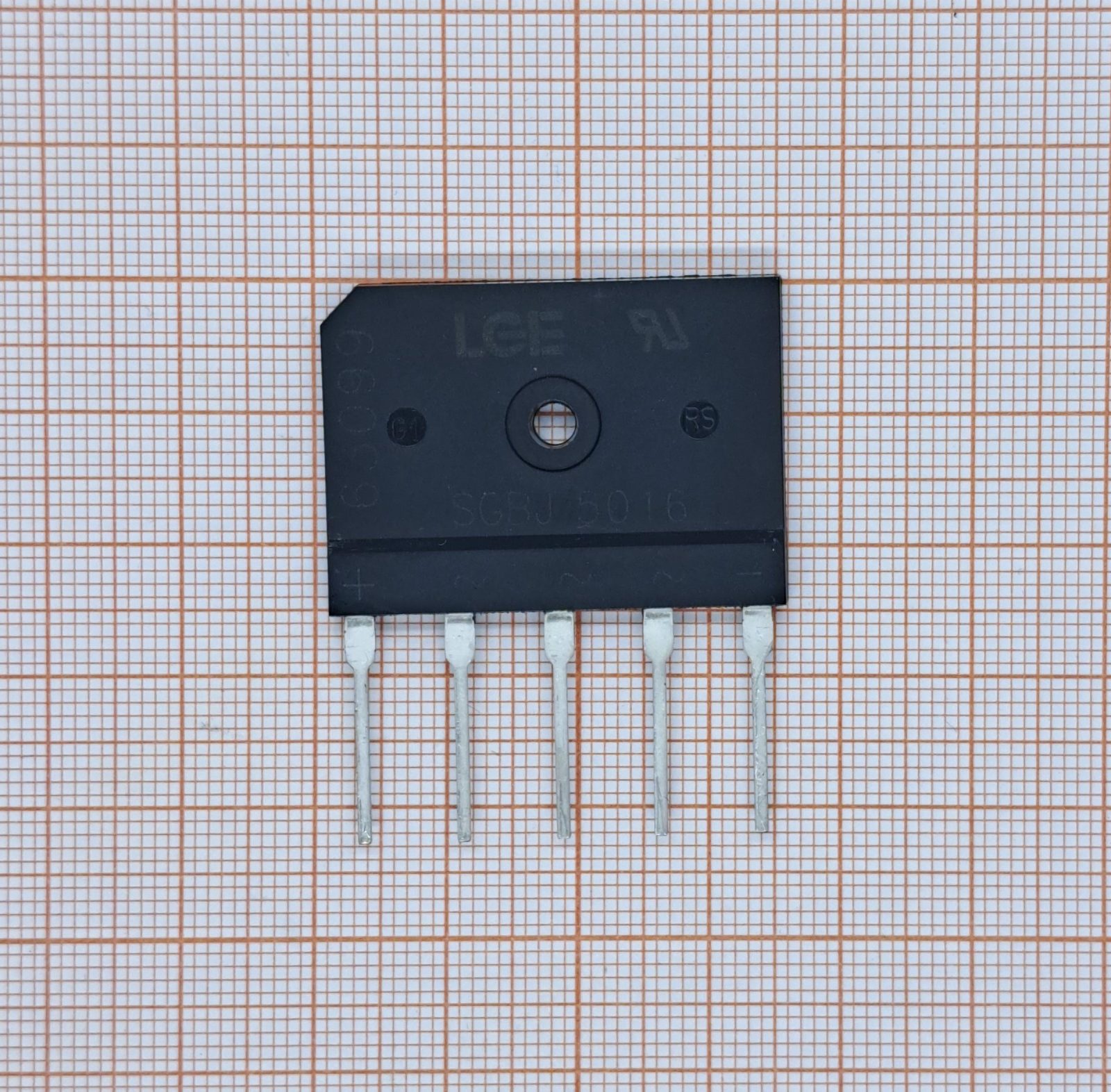

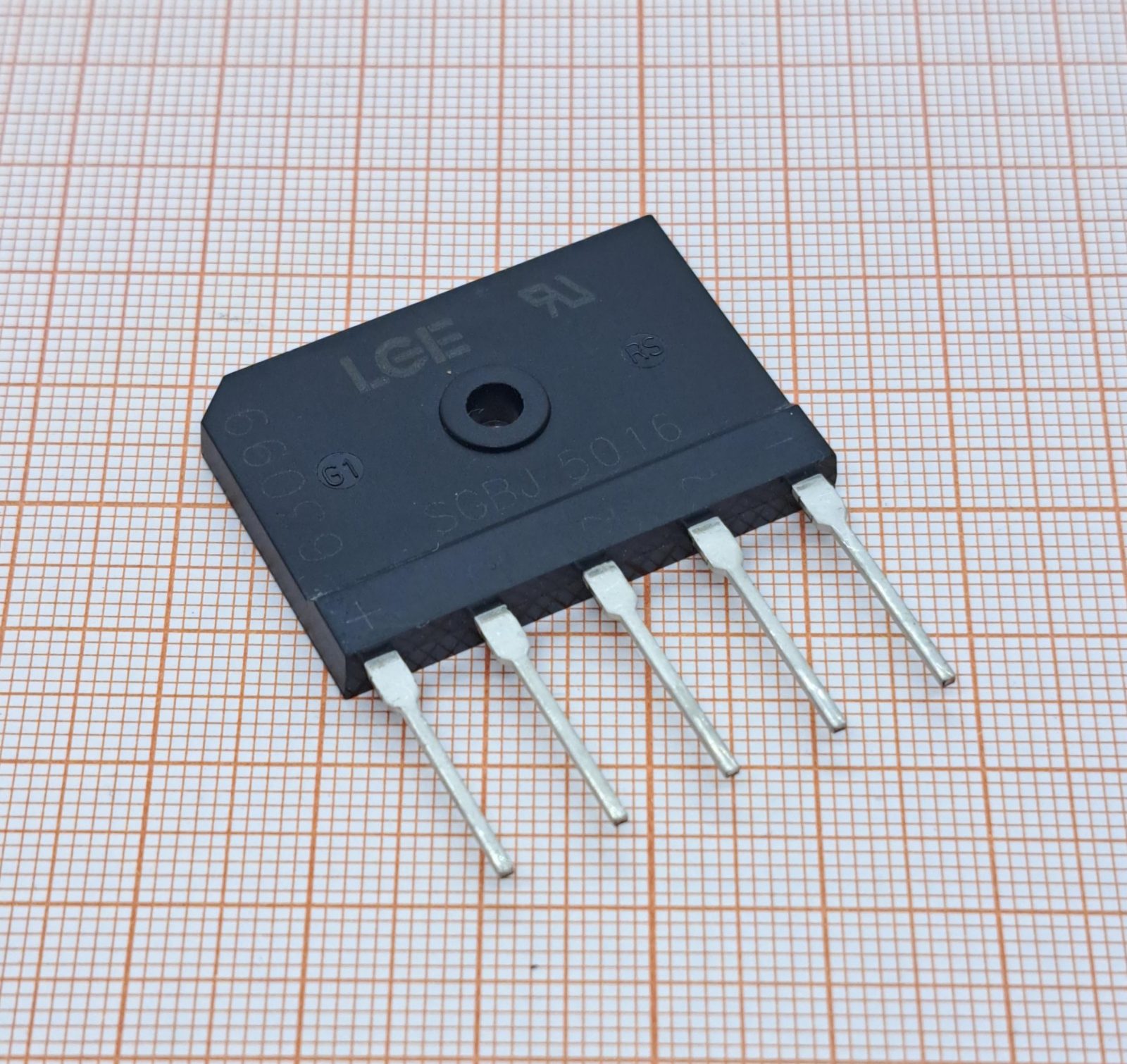

Диодный мост SGBJ5016 производства LUGUANG ELECTRONIC — это трёхфазный мостовой выпрямитель, предназначенный для преобразования переменного тока в постоянный. Он используется в источниках питания постоянного тока, входных выпрямителях для PWM-конвертеров и в схемах с двигателями постоянного тока.
Основные характеристики:
- Максимальное обратное напряжение (Urmax): 1,6 кВ.
- Средний прямой ток (If): 50 А.
- Импульсный ток (Ifsm): 500 А.
- Максимальное прямое напряжение (падение напряжения): 1,1 В.
- Корпус: SGBJ.
- Тип монтажа: THT (через отверстия).
- Выводы: плоские ножки (flat pin).
- Вес: 9.89 г.
- Максимальная рабочая температура: +150 °C.
Особенности:
- использует стеклянно-пассивированные чипы, что обеспечивает высокую надёжность;
- имеет низкое падение напряжения, что снижает потери мощности;
- обладает малым тепловым сопротивлением и высокой теплопроводностью, что способствует низкому повышению температуры при работе;
- изоляционное напряжение: 2500 В (от корпуса к выводам).
Применение
- Источники питания для оборудования постоянного тока.
- Входные выпрямители для PWM-конвертеров.
- Системы с двигателями постоянного тока.
