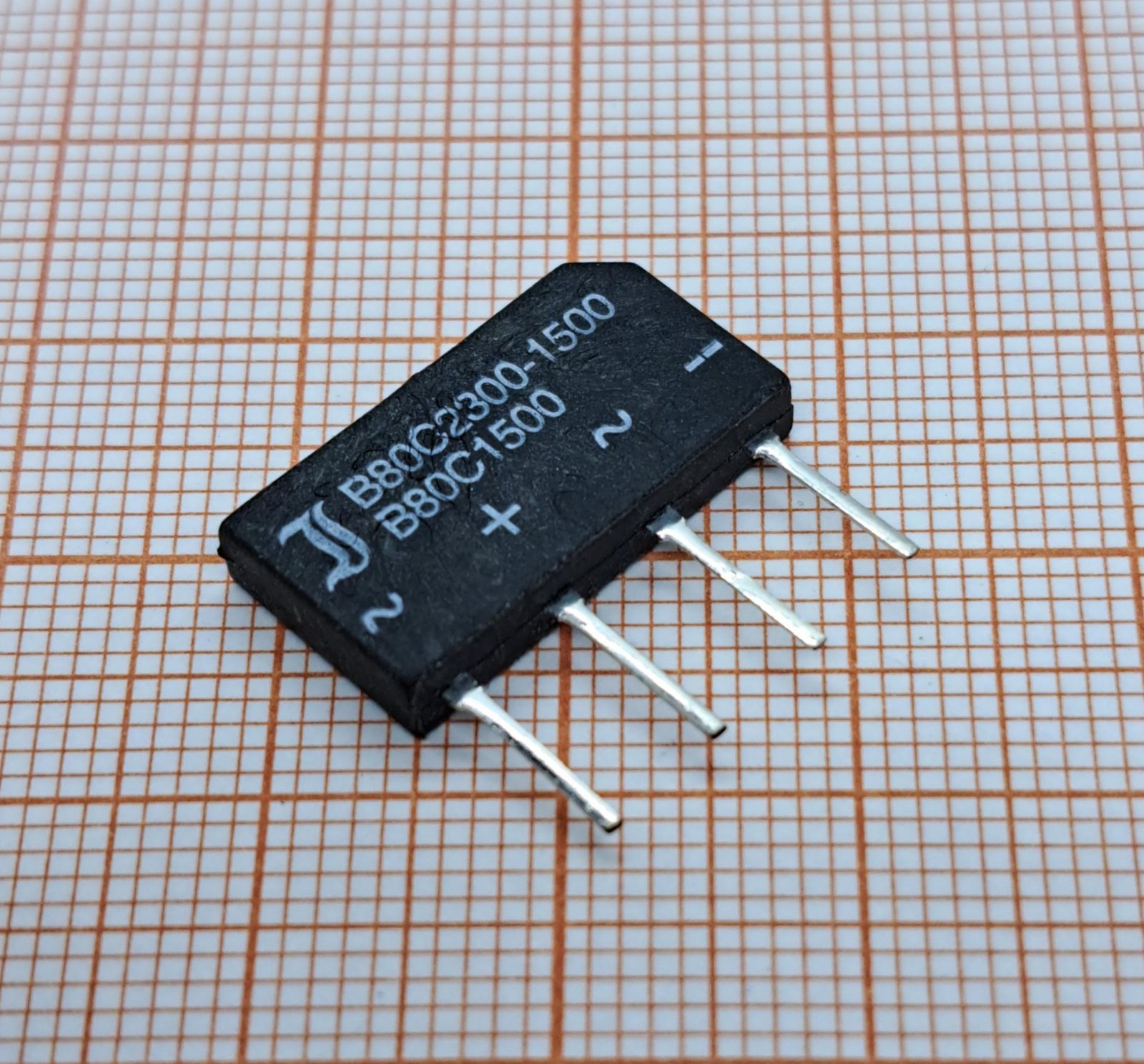

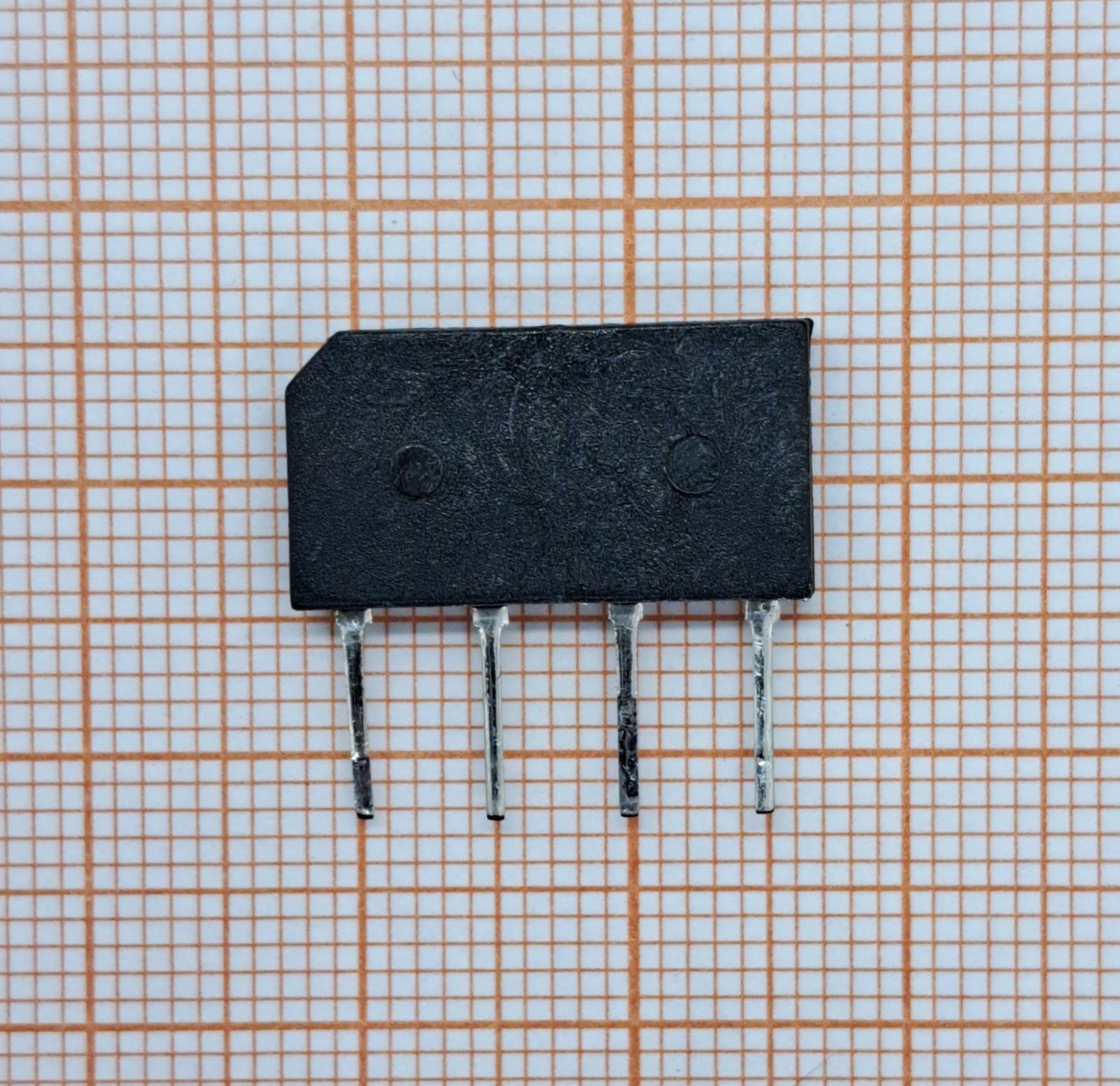

B80C1500B — однофазный диодный мост производства Diotec Semiconductor (Германия). Предназначен для преобразования переменного тока в постоянный в электронных схемах.
Основные характеристики:
- Максимальное обратное напряжение (VRRM) 160 В — максимальное пиковое обратное напряжение, которое может выдержать мост.
- Средний прямой ток (If) 1,5 А — номинальный средний ток через мост при работе с переменным током.
- Импульсный ток (Ifsm) 50 А — пиковый импульсный ток при частоте 50 Гц, 55 А — при 60 Гц.
- Прямое напряжение (Vf) 1,1 В — падение напряжения на диодах при прямом токе.
- Обратный ток (Ir) 5 мкА — ток утечки при максимальном обратном напряжении.
- Рабочая температура от −50 °C до +150 °C.
- Вес около 0,9 г.
Особенности:
- плоские выводы. Упрощают монтаж на печатную плату;
- промышленное качество. Диодный мост соответствует стандартам RoHS и REACH;
- компактные размеры. Габариты корпуса — примерно 19 × 3,5 × 10 мм.
Применение B80C1500B: блоки питания; адаптеры; электронные устройства, где требуется выпрямление однофазного переменного тока.
Принцип работы.
На вход диодного моста подаётся переменное напряжение, например, от бытовой электросети с частотой 50 Гц. Синусоидальное напряжение состоит из двух полуволн: положительной и отрицательной. Диодный мост обрабатывает каждую полуволну отдельно, обеспечивая протекание тока через нагрузку в одном и том же направлении.
