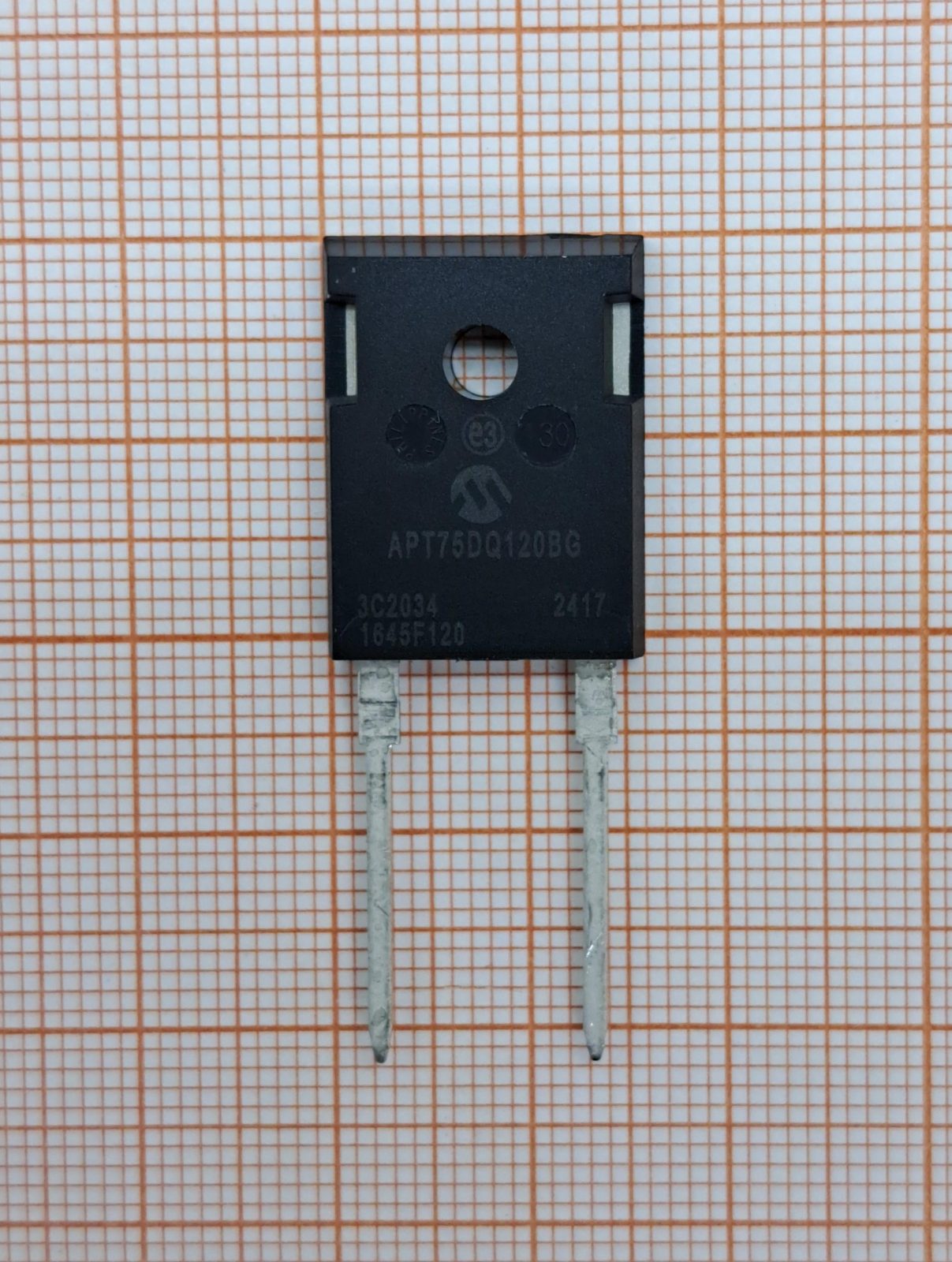

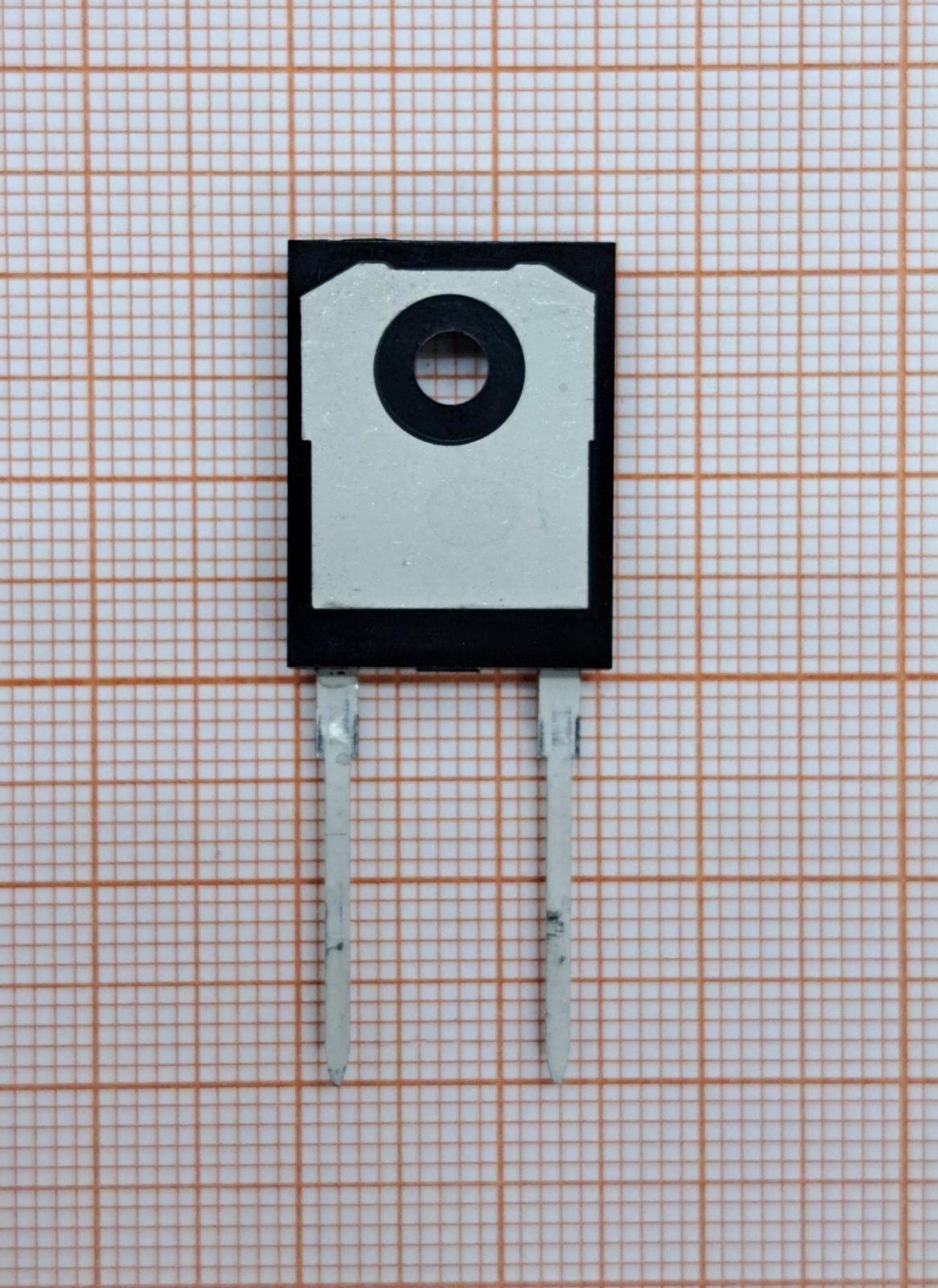

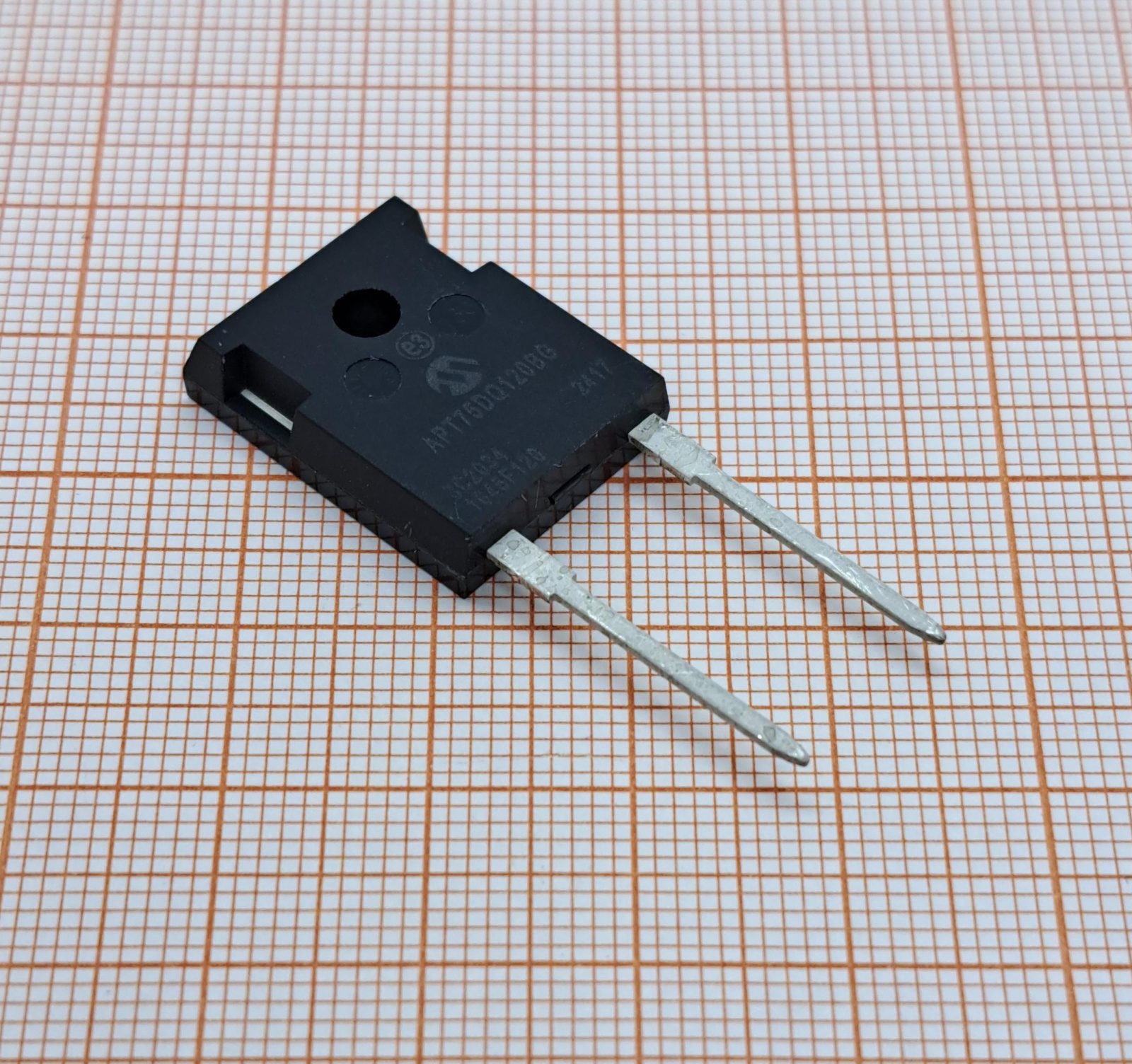

APT75DQ120BG — выпрямительный диод производства Microsemi (сейчас часть Microchip Technology). Он предназначен для применения в высокомощных схемах выпрямления, таких как источники питания, электроприводы, инверторные цепи и другие промышленные электронные устройства.
Технические характеристики:
- Максимальное обратное напряжение 1200 В.
- Средний выпрямленный ток 75 А.
- Импульсный ток 540 А.
- Прямое напряжение: максимум 3,1 В при токе 75 А.
- Время восстановления 325 нс.
- Рабочая температура p-n-перехода: от −55 °C до +175 °C.
Особенности:
- быстрое восстановление. Диод относится к категории сверхбыстрых (Ultrafast) с мягким восстановлением (Soft Recovery), что снижает электромагнитные помехи в силовых преобразователях;
- низкие потери. Благодаря низкому прямому напряжению и малому току утечки;
- надёжность. Подходит для работы в тяжёлых промышленных условиях благодаря широкому диапазону рабочих температур;
- соответствие стандартам. Соответствует экологическим нормам RoHS, бессвинцовое покрытие выводов.
Применение
- антипараллельный диод в импульсных источниках питания и инверторах;
- свободный диод в контроллерах двигателей, конвертерах и инверторах;
- демпферный диод;
- коррекция коэффициента мощности (PFC).
Также может использоваться в системах преобразования энергии, оборудовании для возобновляемых источников энергии и промышленном управлении.
