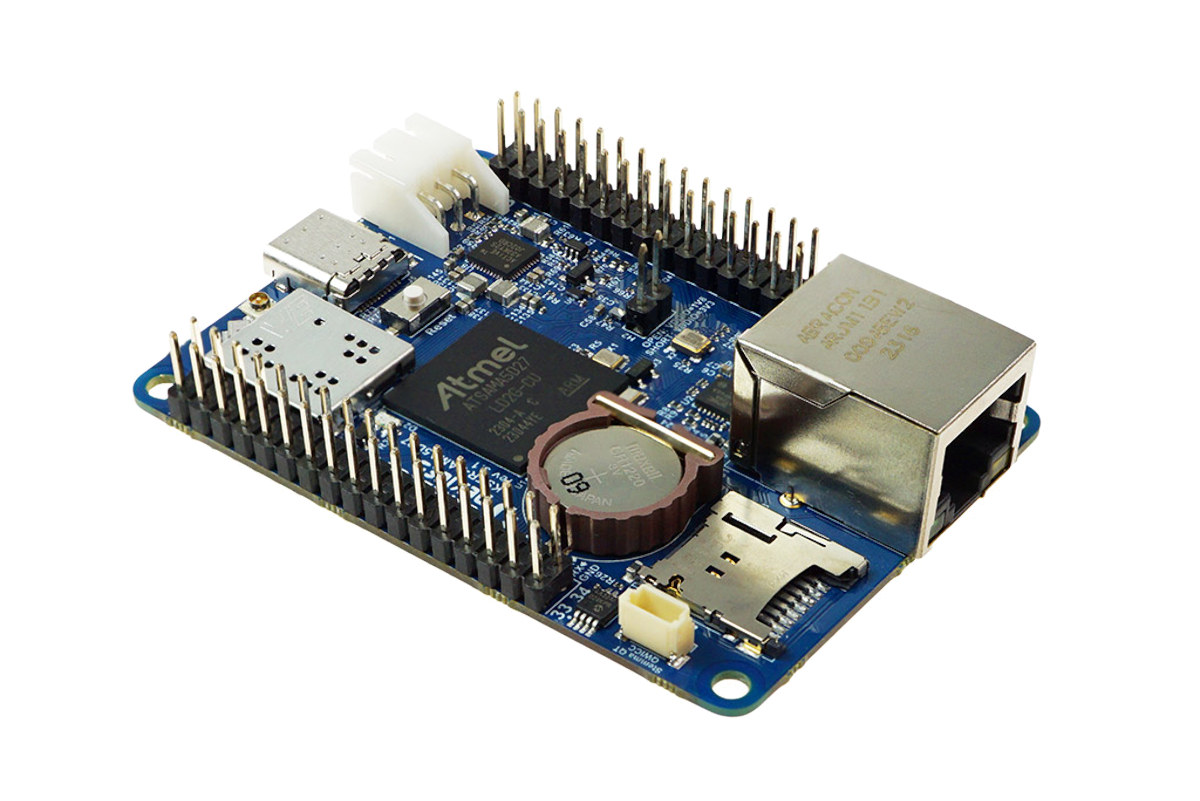

Conclusive Engineering KSTR-SAMA5D27 — это ультракомпактная одноплатная плата (SBC) размером 70×50 мм, ориентированная на встроенные решения: IoT-устройства, смарт-системы и периферийные узлы (edge computing). В её основе — SiP на базе Microchip SAMA5D27 с ядром Arm Cortex-A5 на 500 MHz и 256 МБ LPDDR2. Плата сочетает скромную вычислительную мощность с богатым набором периферии и средствами энергоуправления, что делает её интересной для проектов с ограниченным пространством и требованием по безопасности.
Аппаратная платформа и интерфейсы
Процессор SAMA5D27 обеспечивает низкое энергопотребление и наличие аппаратных функций безопасности (TrustZone, Secure Boot, аппаратный криптоускоритель, Memory Integrity Monitor). Память — 256 МБ LPDDR2 в SiP-корпоновке. Для хранения и конфигурации доступны microSD-слот и EEPROM.
Сетевые возможности включают 10/100 Mbps Ethernet (RJ45), 2.4 ГГц WLAN (IEEE 802.11 b/g/n) и Bluetooth 4.1. Для USB предусмотрен порт USB-C с поддержкой USB 2.0 OTG + один USB 2.0 Host на расширительном разъёме.
Широкий набор вводов/выводов
Плата оснащена двумя заголовками — 34- и 30-контактными, где доступны:
- 2× FLEXCOM, конфигурируемые как I2C, SPI или UART;
- I2C, 6-канальный ADC с опорным напряжением и 10-битным разрешением;
- ISC (Image Sensor Controller) с поддержкой 10- и 12-битных датчиков;
- 4-канальный PWM, таймеры и общие цифровые линии;
- CAN-шина, PDMIC (аудио), консольный UART;
- питание вывода с выбором VDDIO (3.3/1.8 В) и вывод VBAT;
- Qwiic-совместимый коннектор для быстрой интеграции модулей.
Отладка и программирование
Для отладки реализованы консольный UART на разъёме расширения, разъём Conclusive Developer Cable, системный UART, JTAG и системная I2C шина для прошивки EEPROM. Это даёт привычные для разработчиков средства низкоуровневой работы и отладки загрузчика/ядра.
Энергопотребление и питание
Питание — 5 В по USB-Type-C или от внешней Li-Ion батареи с возможностью зарядки и мониторинга уровня и температуры через 3-контактный разъём и паяные контакты. Плата ориентирована на низкое энергопотребление: SoC в «низкопотребляющем» режиме <200 μA с быстрым пробуждением и режим резервного питания ~5 μA. Есть RTC с батарейной подпиткой (CR1220) и резервная статическая RAM.
Безопасность и надёжность
Аппаратная поддержка TrustZone и Secure Boot даёт основу для защищённых загрузки и изоляции критичных подсистем. Встроенный криптоускоритель упрощает реализацию шифрования на периферии, что важно для шлюзов и конечных устройств, обрабатывающих приватные данные.
Источник: https://www.cnx-software.com
Программная поддержка
Conclusive Engineering предоставляет образы и поддержку для Linux (ядра 6.1 и 6.5), U-Boot, Yocto, Buildroot и Ubuntu; по запросу возможна поддержка FreeBSD. Документация и исходники доступны в вики производителя, что ускоряет интеграцию и кастомизацию прошивок.
Где применять и какие ограничения
KSTR-SAMA5D27 хороша для:
- контроллеров и шлюзов в промышленном IoT;
- портативных и автономных устройств с батарейной работой;
- защищённых периферий и устройств сбора данных с датчиками и камерами (через ISC);
- прототипирования модулей с Qwiic/микроинтерфейсами.
Ограничения: 256 МБ оперативной памяти и Cortex-A5 @500 MHz не предназначены для тяжёлых вычислительных нагрузок или сложных контейнерных стэков. Для задач с высокими требованиями к CPU/GPU или большим объёмом памяти эта плата не оптимальна.
Заключение
Conclusive Engineering KSTR-SAMA5D27 — компактная, энергоэффективная и оснащённая богатым набором интерфейсов платформа для встраиваемых и IoT-решений, где важны безопасность и надёжность при ограниченных размерах и энергопотреблении. При цене образца около $119 (плюс НДС) она представляет собой практичный вариант для проектов, требующих аппаратных средств защиты, поддержки периферии и батарейной работы в небольшом форм-факторе.
