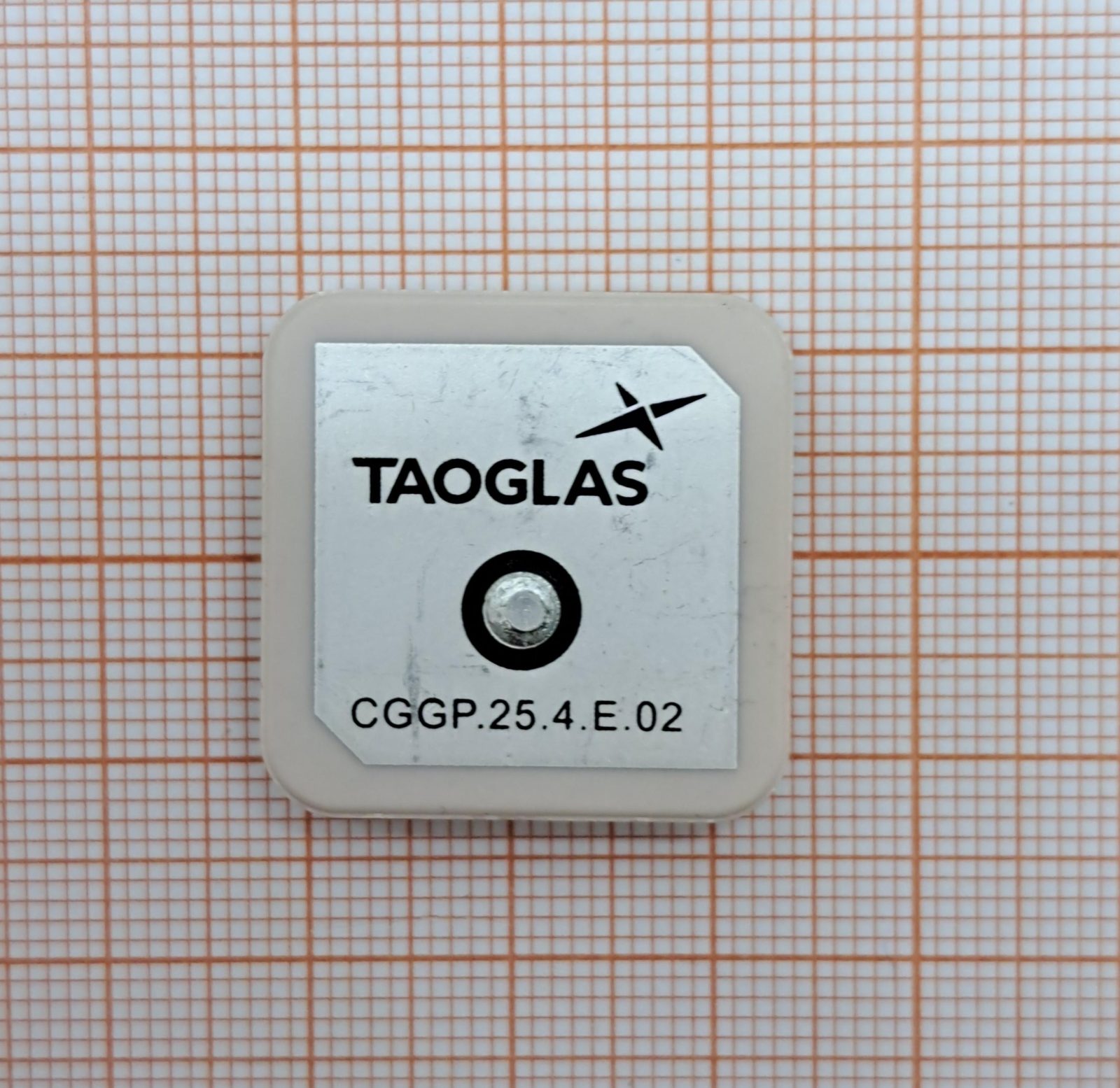

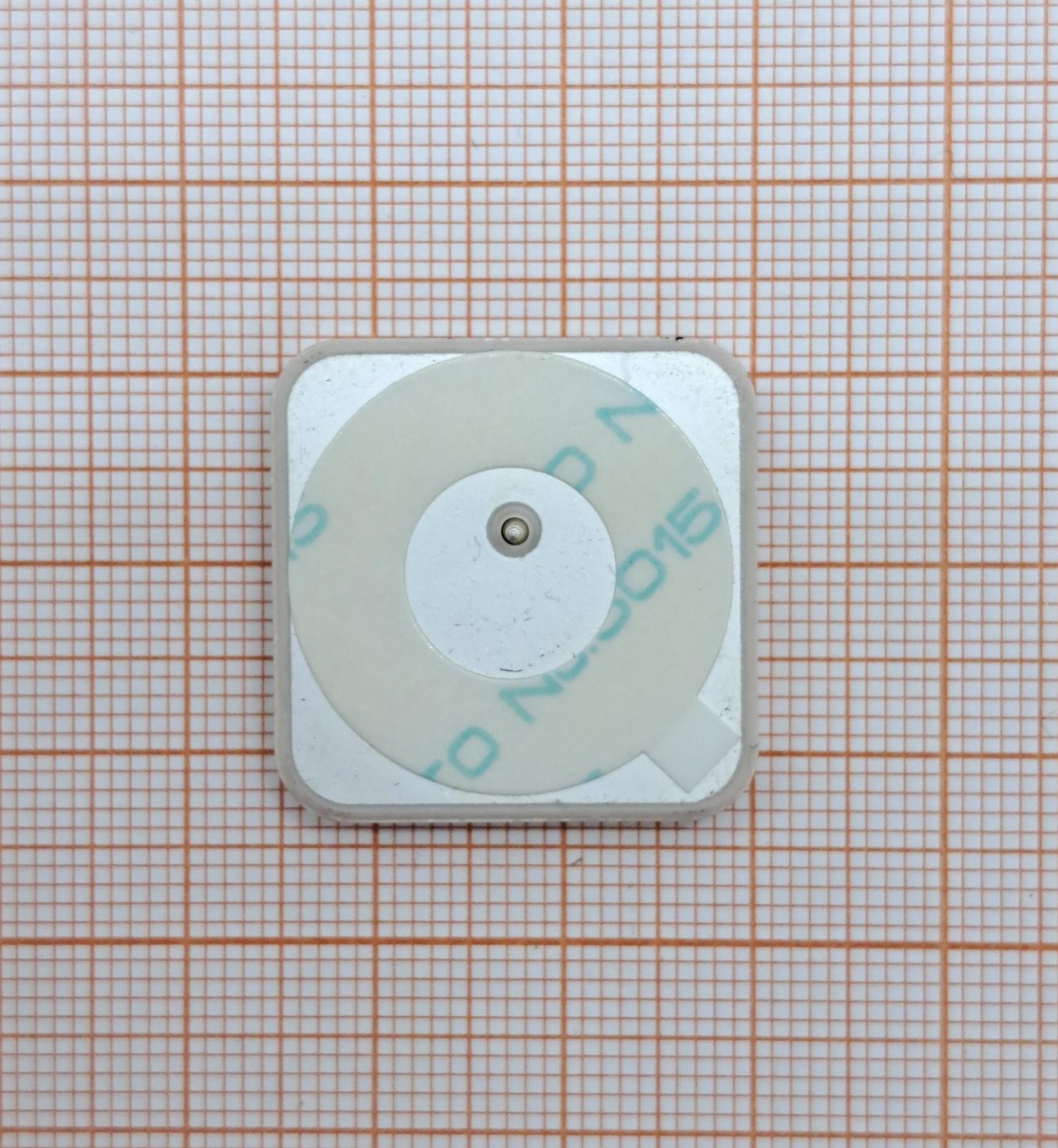

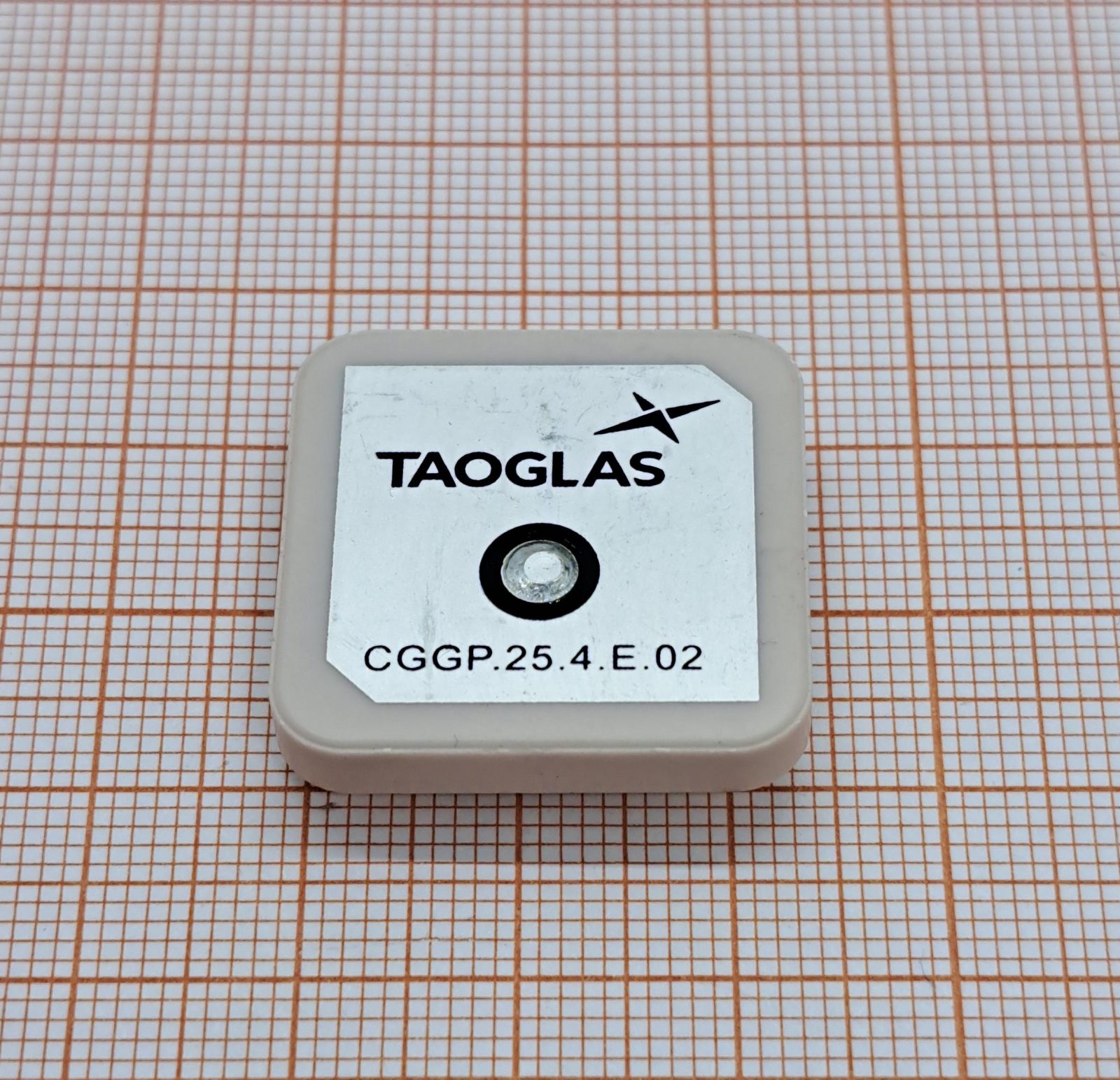

Антенна CGGP.25.4.E.02 от производителя Taoglas — это встраиваемая керамическая патч-антенна, предназначенная для работы в системах навигации и спутниковой связи, включая GPS, ГЛОНАСС и Galileo. Она рассчитана на две рабочие частоты: 1575,42 МГц (GPS/Galileo) и 1602 МГц (ГЛОНАСС).
Основные характеристики:
- Тип антенны: керамическая патч-антенна (Ceramic Patch).
- Частотный диапазон: 1575,42 МГц (GPS/Galileo) и 1602 МГц (ГЛОНАСС).
- Усиление 5,46 дБи.
- Коэффициент стоячей волны по напряжению (VSWR) 1,8.
- Входной импеданс 50 Ом.
- Размеры: 25 × 25 × 4 мм.
- Тип монтажа: поверхностный монтаж (Surface Mount) с выводом типа Pin.
- Рабочая температура: От -40 °C до +85 °C.
Антенна имеет двойную резонансную конструкцию для работы в диапазонах GPS/Galileo и ГЛОНАСС. Она оптимизирована для центрального расположения на заземляющей плоскости размером 70 × 70 мм. При таком монтаже возвратные потери составляют -28 дБ на частоте 1575,42 МГц и -22 дБ для ГЛОНАСС. Общая эффективность антенны превышает 60%.
Антенна CGGP.25.4.E.02 используется в GPS- и ГЛОНАСС-приёмниках;
- мобильных телефонах и других устройствах с поддержкой спутниковой навигации;
- системах навигации и спутниковой связи.
Особенности:
- Устойчивость к внешним воздействиям. Благодаря использованию керамического материала антенна надёжна в работе в указанном диапазоне частот.
- Компактные размеры и лёгкость монтажа. Подходят для встраивания в устройства.
- Пассивный тип. Не требует внешнего питания.
